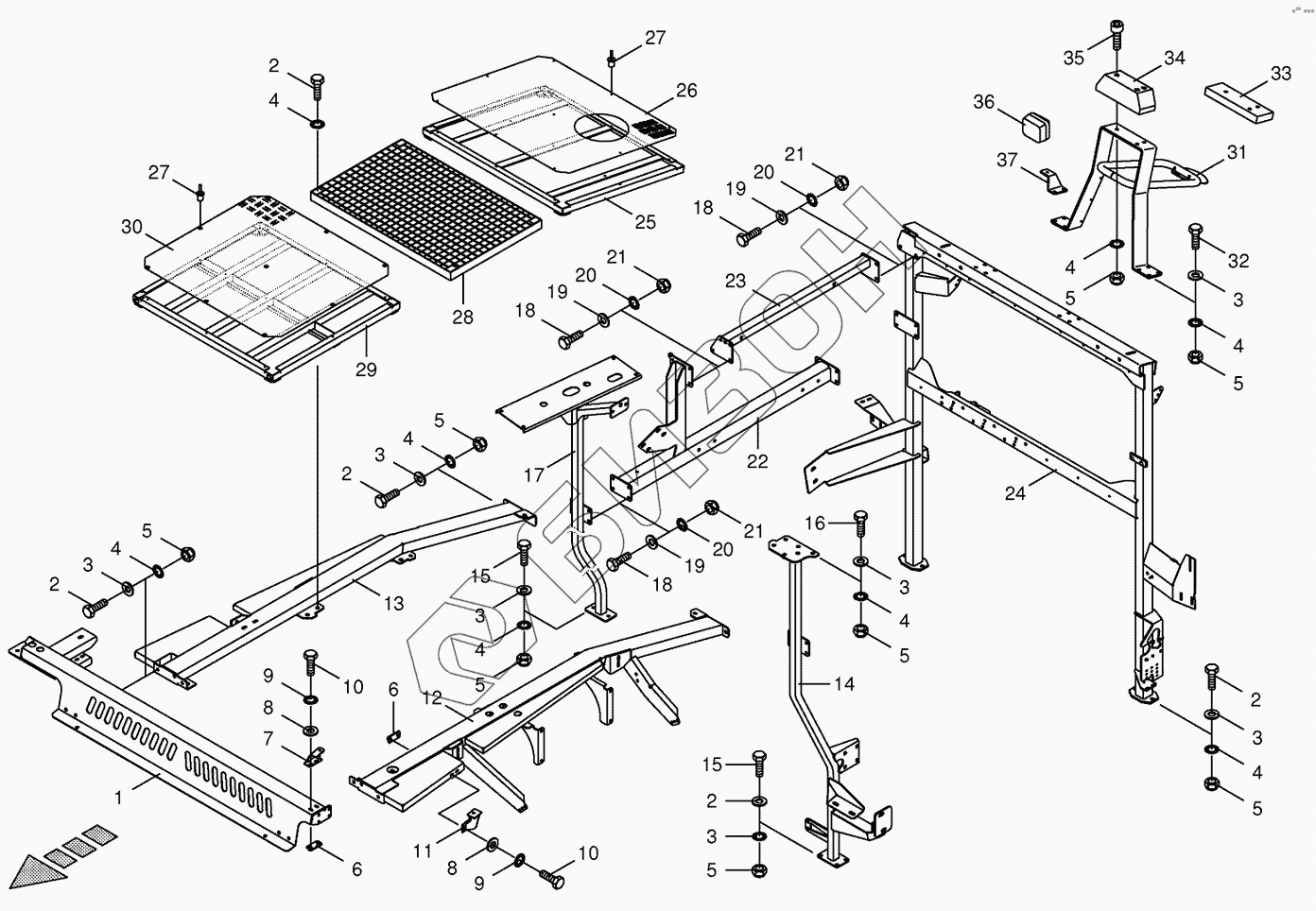

Графический каталог запасных частей к технике: KRONE BIG-X-650. Panelling frame/Cladding-back top
1
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
15
16
17
18
18
18
19
19
19
20
20
20
21
21
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 1 | 200235400 | Cross arm-front |
Загрузка ...
|
|
| 2 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 002132870 | Carrier plate |
Загрузка ...
|
|
| 7 | 002285660 | Cladding retainer-left |
Загрузка ...
|
|
| 7 | 002285620 | Cladding retainer-right |
Загрузка ...
|
|
| 8 | 009106030 | Washer |
Загрузка ...
|
|
| 9 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002264741 | Cladding retainer-left |
Загрузка ...
|
|
| 11 | 002264871 | Cladding retainer-right |
Загрузка ...
|
|
| 12 | 200234580 | Top brace-left |
Загрузка ...
|
|
| 13 | 200234590 | Top brace-right |
Загрузка ...
|
|
| 14 | 200235220 | Support-left middle |
Загрузка ...
|
|
| 15 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 17 | 200235320 | Support-right middle |
Загрузка ...
|
|
| 18 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009104140 | Washer |
Загрузка ...
|
|
| 20 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009087580 | Locknut |
Загрузка ...
|
|
| 22 | 200234880 | Tank support-below |
Загрузка ...
|
|
| 23 | 200234840 | Tank strut-top |
Загрузка ...
|
|
| 24 | 200235100 | Rear support |
Загрузка ...
|
|
| 25 | 200235020 | Supporting frame-back |
Загрузка ...
|
|
| 26 | 200235070 | Chequered plate-back |
Загрузка ...
|
|
| 27 | 009142370 | Blind rivet |
Загрузка ...
|
|
| 28 | 200235080 | Rust-middle |
Загрузка ...
|
|
| 29 | 200234950 | Supporting frame-front |
Загрузка ...
|
|
| 30 | 200235000 | Chequered plate-front |
Загрузка ...
|
|
| 31 | 002175783 | Emission uptake-Camera |
Загрузка ...
|
|
| 31 | 002164231 | Emission uptake-Mirror |
Загрузка ...
|
|
| 32 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 33 | 002157130 | Enclosure-optional |
Загрузка ...
|
|
| 34 | 009242310 | Rubber pad |
Загрузка ...
|
|
| 35 | 009031440 | Allen screw |
Загрузка ...
|
|
| 35 | 009031492 | Allen screw |
Загрузка ...
|
|
| 36 | 009246350 | Work light |
Загрузка ...
|
|
| 37 | 002157110 | Headlight support |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
