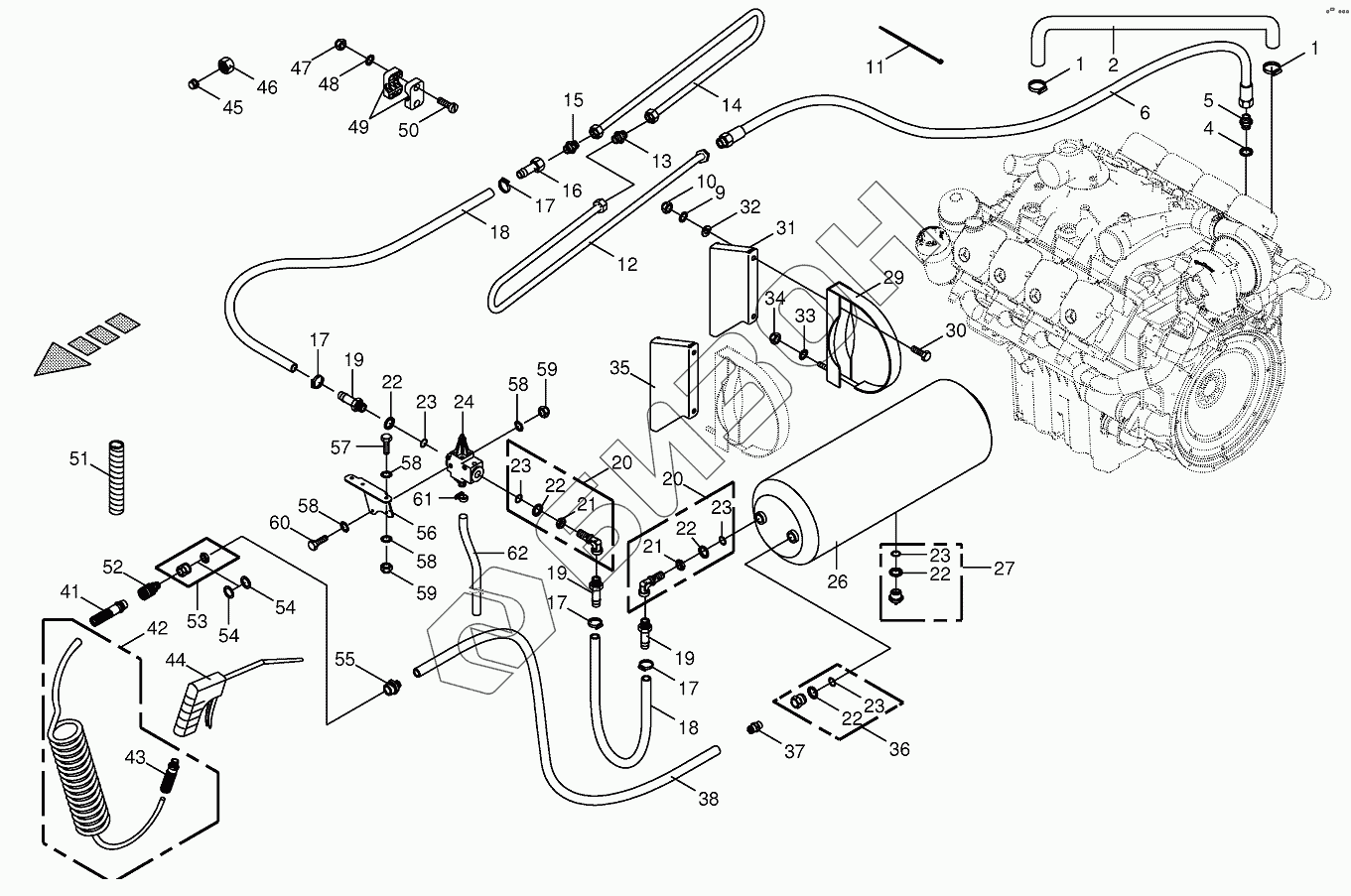

Графический каталог запасных частей к технике: KRONE BIG-X-650. Air pressure - Blow-out gun
1
1
2
4
5
6
9
10
11
12
13
14
15
16
17
17
17
17
18
18
19
19
19
20
20
21
21
22
22
22
22
22
23
23
23
23
23
24
26
27
29
30
31
32
33
34
35
36
37
38
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
58
58
58
59
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270017140 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 2 | 002147221 | Flexible suction hose |
Загрузка ...
|
|
| 4 | 009454410 | Thrust ring |
Загрузка ...
|
|
| 5 | 009197620 | Male connector |
Загрузка ...
|
|
| 6 | 009200990 | Hose |
Загрузка ...
|
|
| 9 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 009226711 | Cable band |
Загрузка ...
|
|
| 12 | 002145590 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 13 | 009211700 | Connector |
Загрузка ...
|
|
| 14 | 002145600 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 009198460 | Reducer fitting |
Загрузка ...
|
|
| 16 | 009453490 | Hose connector |
Загрузка ...
|
|
| 17 | 009450860 | Hose clamp |
Загрузка ...
|
|
| 18 | 009450850 | Hose-Id.-no.= 1m |
Загрузка ...
|
|
| 19 | 009455180 | Hose connector |
Загрузка ...
|
|
| 20 | 009451071 | Angle-male connector |
Загрузка ...
|
|
| 21 | 009210741 | Hex nut-low form |
Загрузка ...
|
|
| 22 | 009450880 | Thrust ring |
Загрузка ...
|
|
| 23 | 009450890 | O-ring |
Загрузка ...
|
|
| 24 | 009454311 | Pressure governor |
Загрузка ...
|
|
| 26 | 009450650 | Air pressure container |
Загрузка ...
|
|
| 27 | 009450671 | Drain valve |
Загрузка ...
|
|
| 29 | 009450661 | Tension band |
Загрузка ...
|
|
| 30 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 31 | 002144460 | Retainer-front |
Загрузка ...
|
|
| 32 | 009104140 | Washer |
Загрузка ...
|
|
| 33 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009087010 | Locknut |
Загрузка ...
|
|
| 35 | 002144460 | Retainer-front |
Загрузка ...
|
|
| 36 | 009455460 | Reducing piece |
Загрузка ...
|
|
| 37 | 270062600 | Male connector |
Загрузка ...
|
|
| 38 | 270053690 | Plastic tubing -Id.-no.= 1m |
Загрузка ...
|
|
| 41 | 009402660 | Plugnipple with bend protectio |
Загрузка ...
|
|
| 42 | 009402151 | Spiral hose |
Загрузка ...
|
|
| 43 | 009403610 | Straight screw-in connection |
Загрузка ...
|
|
| 44 | 009402670 | Blow-out gun |
Загрузка ...
|
|
| 45 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 46 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 47 | 009087041 | Locknut |
Загрузка ...
|
|
| 48 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 49 | 270059030 | Tube clamp -2 halves |
Загрузка ...
|
|
| 50 | 009034831 | Allen screw |
Загрузка ...
|
|
| 51 | 270046020 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 52 | 270040290 | Clutch w. external screw threa |
Загрузка ...
|
|
| 53 | 900005430 | Sleeve bulkhead |
Загрузка ...
|
|
| 54 | 009107190 | Supporting disc |
Загрузка ...
|
|
| 55 | 270062610 | Male connector |
Загрузка ...
|
|
| 56 | 200264800 | Bracket |
Загрузка ...
|
|
| 57 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 58 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 59 | 009087060 | Locknut |
Загрузка ...
|
|
| 60 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 61 | 009240490 | Tube clip |
Загрузка ...
|
|
| 62 | 009400890 | Hose-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
