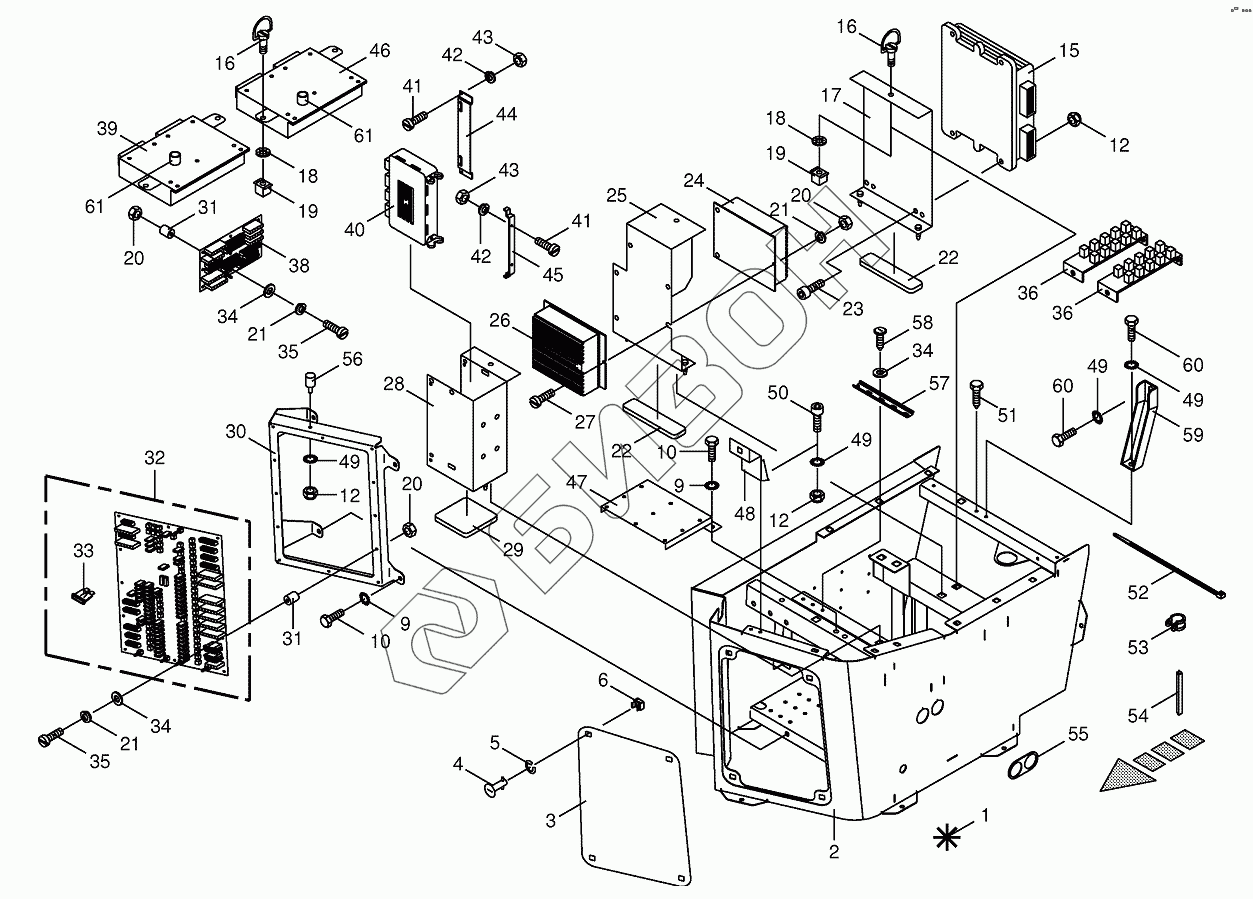

Графический каталог запасных частей к технике: KRONE BIG-X-650. Control box / controls eletronic
1
2
3
4
5
6
9
9
10
10
12
12
12
15
16
16
17
18
18
19
19
20
20
20
21
21
21
22
22
23
24
25
26
27
28
29
30
31
31
32
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
34
34
34
35
35
36
36
38
39
40
41
41
42
42
43
43
44
45
46
47
48
49
49
49
49
50
51
52
53
53
53
53
53
54
55
56
57
58
59
60
60
61
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200803180 | 200803180 | GAL-module-incl. software |
Загрузка ...
|
|
| 1 | 002208001 | Control box-cpl. |
Загрузка ...
|
|
| 2 | 002208101 | Substructure-panel |
Загрузка ...
|
|
| 3 | 002208250 | Maintenance door |
Загрузка ...
|
|
| 4 | 270000740 | Locking spigot |
Загрузка ...
|
|
| 5 | 270000760 | Retaining washer |
Загрузка ...
|
|
| 6 | 270000750 | Cam-lock |
Загрузка ...
|
|
| 9 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009087041 | Locknut |
Загрузка ...
|
|
| 15 | 200803160 | Travel control-incl. software |
Загрузка ...
|
|
| 16 | 270001310 | Quick coupler |
Загрузка ...
|
|
| 17 | 002208110 | Retainer |
Загрузка ...
|
|
| 18 | 270001320 | Circlip |
Загрузка ...
|
|
| 19 | 270001330 | Quick coupler |
Загрузка ...
|
|
| 20 | 009080061 | Hex nut |
Загрузка ...
|
|
| 21 | 009100010 | Spring washer |
Загрузка ...
|
|
| 22 | 200203190 | Mat-Rubber |
Загрузка ...
|
|
| 23 | 009030431 | Allen screw |
Загрузка ...
|
|
| 24 | 200803090 | Automatic pilot-incl. software |
Загрузка ...
|
|
| 25 | 002208130 | Retainer |
Загрузка ...
|
|
| 26 | 003039880 | Diom exit-module |
Загрузка ...
|
|
| 27 | 009034240 | Allen screw |
Загрузка ...
|
|
| 28 | 002208201 | Retainer |
Загрузка ...
|
|
| 29 | 200203180 | Mat-Rubber |
Загрузка ...
|
|
| 30 | 002208040 | Metal sheet |
Загрузка ...
|
|
| 31 | 009242020 | Rubber pad |
Загрузка ...
|
|
| 32 | 003039651 | Relay board-cpl. |
Загрузка ...
|
|
| 33 | 003021960 | Flat fuse |
Загрузка ...
|
|
| 33 | 003032010 | Flat fuse |
Загрузка ...
|
|
| 33 | 003018560 | Flat fuse |
Загрузка ...
|
|
| 33 | 003020760 | Flat fuse |
Загрузка ...
|
|
| 33 | 003020740 | Flat fuse |
Загрузка ...
|
|
| 33 | 003021940 | Flat fuse |
Загрузка ...
|
|
| 33 | 003031980 | Flat fuse |
Загрузка ...
|
|
| 33 | 003019770 | Flat fuse |
Загрузка ...
|
|
| 34 | 009103250 | Washer |
Загрузка ...
|
|
| 35 | 009034220 | Allen screw |
Загрузка ...
|
|
| 36 | 200803360 | Distributor circuit board-CAN |
Загрузка ...
|
|
| 38 | 200800111 | Potential distributor circuit board |
Загрузка ...
|
|
| 39 | 200808020 | Job computer-incl. Software-cpl. |
Загрузка ...
|
|
| 40 |
Загрузка ...
|
|||
| 41 | 009036520 | Allen screw |
Загрузка ...
|
|
| 42 | 009100310 | Spring washer |
Загрузка ...
|
|
| 43 | 009082071 | Hex nut |
Загрузка ...
|
|
| 44 | 003025830 | Bracket |
Загрузка ...
|
|
| 45 | 003025840 | Bracket |
Загрузка ...
|
|
| 46 | 200808010 | Job computer-incl. Software-cpl. |
Загрузка ...
|
|
| 47 | 200216150 | Holding plate |
Загрузка ...
|
|
| 48 | 200216140 | Supporting angle |
Загрузка ...
|
|
| 49 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 50 | 009030431 | Allen screw |
Загрузка ...
|
|
| 51 | 009069480 | Self-tapping screw |
Загрузка ...
|
|
| 52 | 009226711 | Cable band |
Загрузка ...
|
|
| 53 | 009240100 | Tube clip w. rubber |
Загрузка ...
|
|
| 53 | 900000310 | Tube clip w. rubber |
Загрузка ...
|
|
| 53 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 54 | 009251560 | Edge protection-Id.-no.= 1m-black |
Загрузка ...
|
|
| 55 | 200216170 | Packing strip |
Загрузка ...
|
|
| 56 | 270012060 | Rubber pad |
Загрузка ...
|
|
| 57 | 200228590 | Top hat rail |
Загрузка ...
|
|
| 58 | 009068110 | Slotted pan head screw |
Загрузка ...
|
|
| 59 | 200236570 | Strut |
Загрузка ...
|
|
| 60 | 009006060 | Hex head bolt |
Загрузка ...
|
|
| 61 | 003034010 | Battery |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
