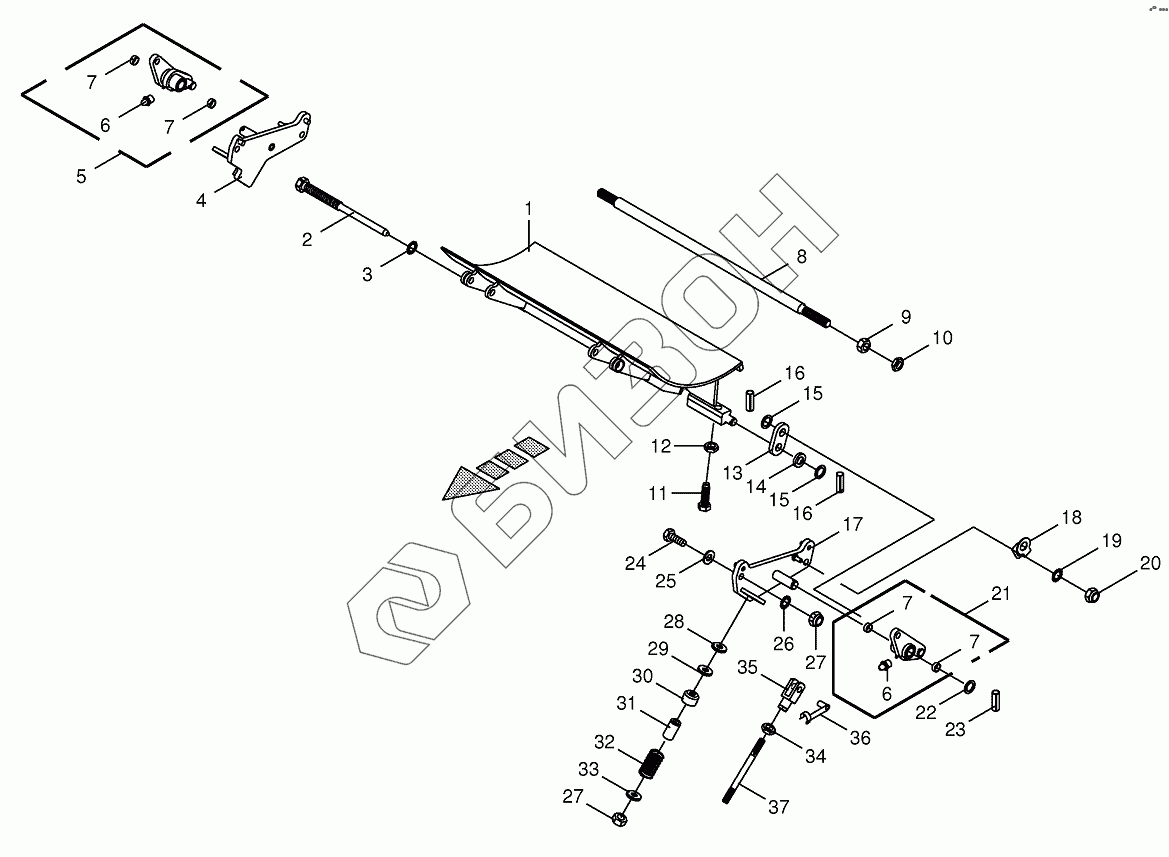

Графический каталог запасных частей к технике: KRONE BIG-X-650. Drum base -spring-mounted
1
2
3
4
5
6
6
7
7
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200237050 | Drum base |
Загрузка ...
|
|
| 2 | 200236690 | Take- up bolt |
Загрузка ...
|
|
| 3 | 009099171 | Detent edged washer |
Загрузка ...
|
|
| 4 | 200236770 | Retainer -right |
Загрузка ...
|
|
| 5 | 200236910 | Lever -right |
Загрузка ...
|
|
| 6 | 009191050 | Grease niple |
Загрузка ...
|
|
| 7 | 009353340 | Bearing bush |
Загрузка ...
|
|
| 8 | 200237160 | Spacer |
Загрузка ...
|
|
| 9 | 009080311 | Hex nut |
Загрузка ...
|
|
| 10 | 009085312 | Hex nut-low form |
Загрузка ...
|
|
| 11 | 200237110 | Setscrew |
Загрузка ...
|
|
| 12 | 009085251 | Hex nut-low form |
Загрузка ...
|
|
| 13 | 200239290 | Coupler |
Загрузка ...
|
|
| 14 | 200239100 | Washer |
Загрузка ...
|
|
| 15 | 009103690 | Washer |
Загрузка ...
|
|
| 16 | 009126162 | Roll pin |
Загрузка ...
|
|
| 17 | 200236720 | Retainer -left |
Загрузка ...
|
|
| 18 | 200236880 | Locking plate |
Загрузка ...
|
|
| 19 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 200236820 | Lever -left |
Загрузка ...
|
|
| 22 | 009105141 | Washer |
Загрузка ...
|
|
| 23 | 009126712 | Roll pin |
Загрузка ...
|
|
| 24 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009103620 | Washer |
Загрузка ...
|
|
| 26 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009087190 | Locknut |
Загрузка ...
|
|
| 28 | 009106720 | Ball socket |
Загрузка ...
|
|
| 29 | 009106710 | Washer |
Загрузка ...
|
|
| 30 | 200248090 | Top part headstock |
Загрузка ...
|
|
| 31 | 200248100 | Take up-tube |
Загрузка ...
|
|
| 32 | 004906070 | Pressure spring |
Загрузка ...
|
|
| 33 | 009103620 | Washer |
Загрузка ...
|
|
| 34 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 35 | 009271040 | Clevis |
Загрузка ...
|
|
| 36 | 009271190 | Pin |
Загрузка ...
|
|
| 37 | 200237120 | Drawbar |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
