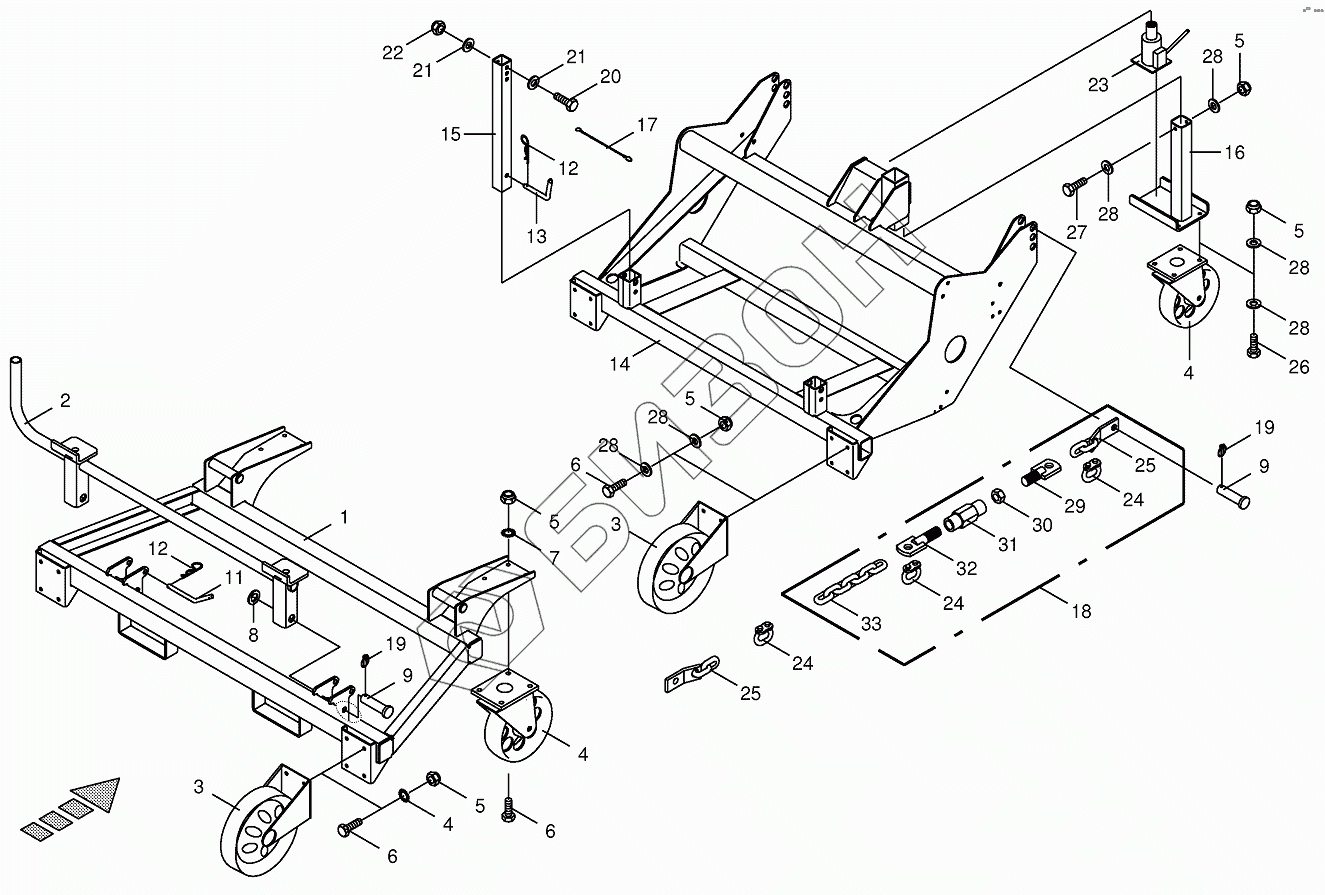

Графический каталог запасных частей к технике: KRONE BIG-X-650. Installation car
1
2
3
3
4
4
4
5
5
5
5
5
6
6
6
7
8
9
9
11
12
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
24
24
25
25
26
27
28
28
28
28
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002157352 | Maintenance carriage frame |
Загрузка ...
|
|
| 2 | 002157500 | Jack stands |
Загрузка ...
|
|
| 3 | 002169030 | Fixed roller for heavy loads |
Загрузка ...
|
|
| 4 | 002169020 | Guide roller |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009105141 | Washer |
Загрузка ...
|
|
| 9 | 009161203 | Pin |
Загрузка ...
|
|
| 11 | 001542360 | Locking pin |
Загрузка ...
|
|
| 12 | 009171041 | Spring clip |
Загрузка ...
|
|
| 13 | 00152135 | Locking pin |
Загрузка ...
|
|
| 14 | 200231850 | Drum carriage frame |
Загрузка ...
|
|
| 15 | 002157660 | Jack stand |
Загрузка ...
|
|
| 16 | 002157700 | Jack stand |
Загрузка ...
|
|
| 17 | 002743392 | Chain |
Загрузка ...
|
|
| 18 | 001464441 | Tension chain-cpl. |
Загрузка ...
|
|
| 19 | 009170061 | Linch pin |
Загрузка ...
|
|
| 20 | 009011220 | He head bolt |
Загрузка ...
|
|
| 21 | 009105061 | Washer |
Загрузка ...
|
|
| 22 | 009087010 | Locknut |
Загрузка ...
|
|
| 23 | 009404560 | Jacking equipment |
Загрузка ...
|
|
| 24 | 900005650 | Connect. link |
Загрузка ...
|
|
| 25 | 001513244 | Round steel chain with flat steel |
Загрузка ...
|
|
| 26 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009014380 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009104140 | Washer |
Загрузка ...
|
|
| 29 | 001464432 | Threaded rod |
Загрузка ...
|
|
| 30 | 009082250 | Hex nut |
Загрузка ...
|
|
| 31 | 001469831 | Spanner nut |
Загрузка ...
|
|
| 32 | 001464422 | Threaded rod-left-hand thread |
Загрузка ...
|
|
| 33 | 009225773 | Steel chain |
Загрузка ...
|
