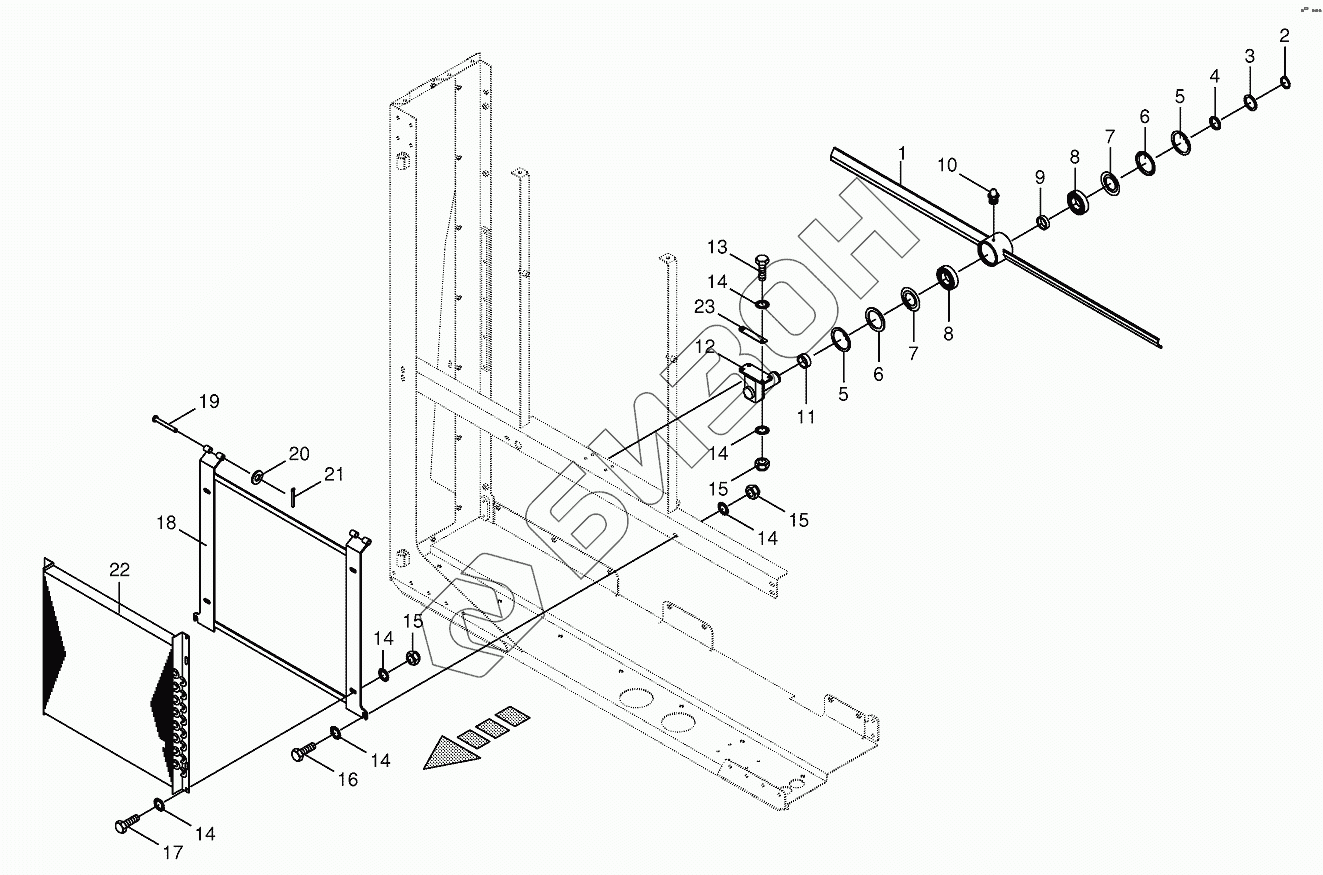

Графический каталог запасных частей к технике: KRONE BIG-X-650. Rotor / Air conditioner mounting
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
14
14
14
14
15
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200228840 | Passive rotor |
Загрузка ...
|
|
| 2 | 009115410 | Circlip |
Загрузка ...
|
|
| 3 | 009111330 | Shim ring |
Загрузка ...
|
|
| 4 | 002268553 | Spacer ring |
Загрузка ...
|
|
| 5 | 009116730 | Circlip |
Загрузка ...
|
|
| 6 | 009370140 | Nilos-Spacer ring |
Загрузка ...
|
|
| 7 | 009370150 | Nilos-ring |
Загрузка ...
|
|
| 8 | 009304670 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 002268532 | Spacer bushing |
Загрузка ...
|
|
| 10 | 009191050 | Grease niple |
Загрузка ...
|
|
| 11 | 002268543 | Spacer bushing |
Загрузка ...
|
|
| 12 | 002268321 | Rotor support |
Загрузка ...
|
|
| 13 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009087060 | Locknut |
Загрузка ...
|
|
| 16 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 18 | 200211460 | Air conditioner mounting |
Загрузка ...
|
|
| 19 | 002268441 | Pin |
Загрузка ...
|
|
| 20 | 009104140 | Washer |
Загрузка ...
|
|
| 21 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 22 | 009401110 | Condenser for air conditioner |
Загрузка ...
|
|
| 23 | 200244800 | Filler plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
