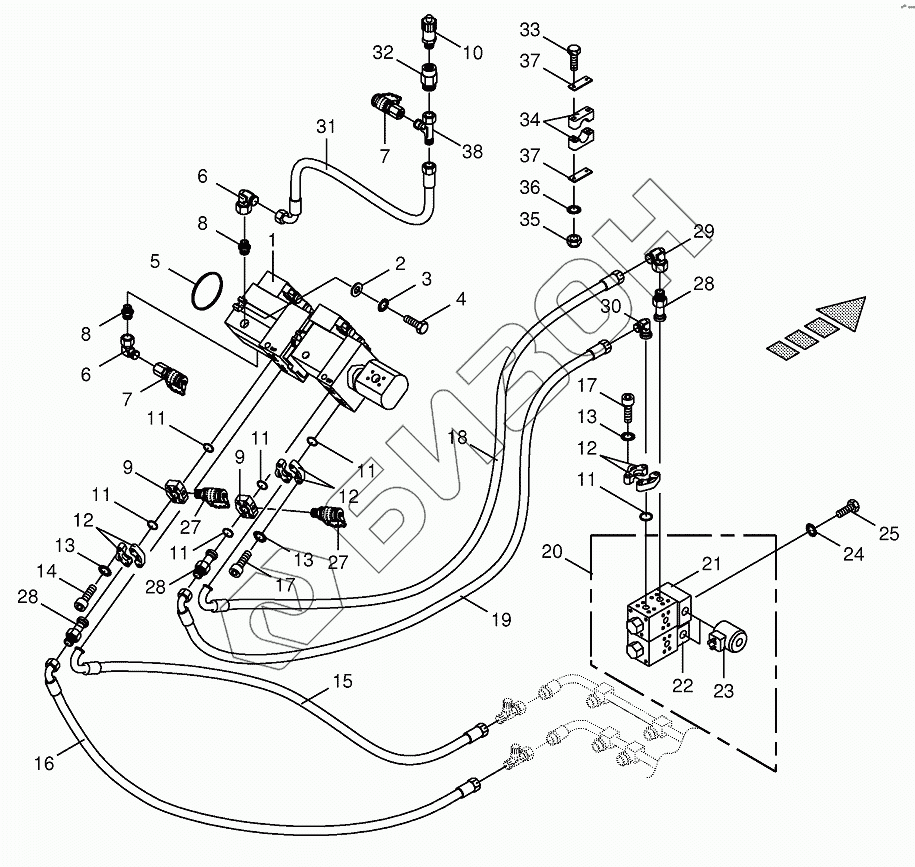

Графический каталог запасных частей к технике: KRONE BIG-X-650. Traction drive pump
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
11
11
11
11
12
12
12
13
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
27
27
28
28
28
29
30
31
32
33
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270056640 | 270056640 | High pressure hose line |
Загрузка ...
|
|
| 270083810 | 270083810 | Pressure spring |
Загрузка ...
|
|
| 009191610 | 009191610 | Sealing set |
Загрузка ...
|
|
| 1 | 009191831 | Variable displacement pump |
Загрузка ...
|
|
| 2 | 200239750 | Bushing |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009376100 | O-ring |
Загрузка ...
|
|
| 6 | 009208250 | Lug |
Загрузка ...
|
|
| 7 | 009199370 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 8 | 009193680 | Male connector |
Загрузка ...
|
|
| 9 | 270000690 | Intermediate flange |
Загрузка ...
|
|
| 10 | 003024731 | Pressure sensor |
Загрузка ...
|
|
| 11 | 270039240 | Flange gasket |
Загрузка ...
|
|
| 12 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 13 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009031471 | Allen screw |
Загрузка ...
|
|
| 15 | 270039920 | High pressure hose line |
Загрузка ...
|
|
| 16 | 270039900 | High pressure hose line |
Загрузка ...
|
|
| 17 | 009031431 | Allen screw |
Загрузка ...
|
|
| 18 | 270039990 | High pressure hose line |
Загрузка ...
|
|
| 19 | 270039910 | High pressure hose line |
Загрузка ...
|
|
| 20 | 002220132 | Hydraulik-ganged valve |
Загрузка ...
|
|
| 21 | 002334510 | Head rinse valve |
Загрузка ...
|
|
| 22 | 009190740 | Pilot valve |
Загрузка ...
|
|
| 23 | 009387280 | Magnetic steering hub |
Загрузка ...
|
|
| 24 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 26 | 003012190 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 27 | 009208720 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 28 | 009199020 | SAE extern.screw thread flange |
Загрузка ...
|
|
| 29 | 009199040 | Lug |
Загрузка ...
|
|
| 30 | 270038680 | SAE-flange adapter |
Загрузка ...
|
|
| 31 | 270040341 | High pressure hose line |
Загрузка ...
|
|
| 32 | 009193110 | Unscrewing connection |
Загрузка ...
|
|
| 33 | 009002440 | Hex head bolt |
Загрузка ...
|
|
| 34 | 270039410 | Tube clamp-2 halves |
Загрузка ...
|
|
| 35 | 009087040 | Locknut |
Загрузка ...
|
|
| 36 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 37 | 270039420 | Cover plate |
Загрузка ...
|
|
| 38 | 009208290 | Adjustable L connection |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
