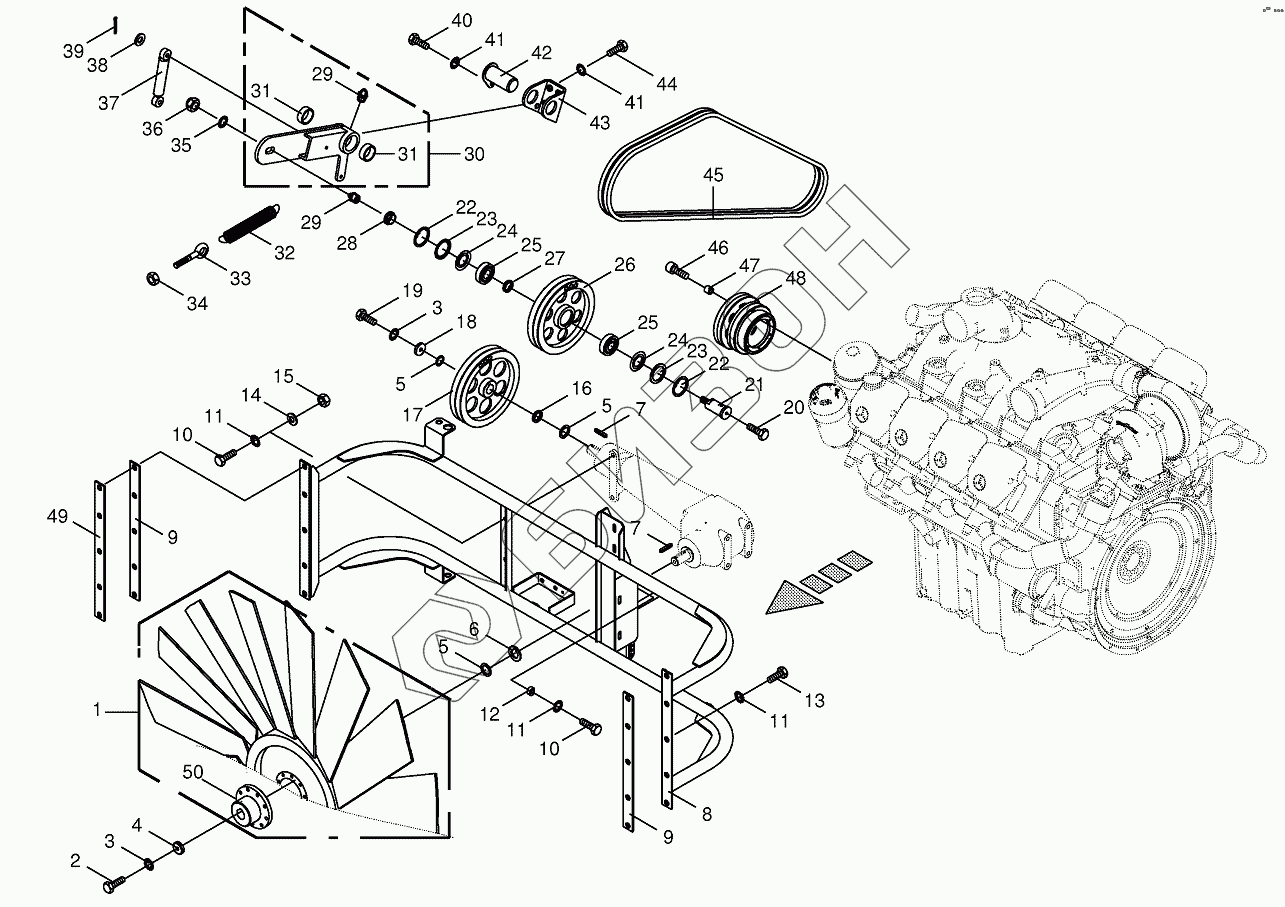

Графический каталог запасных частей к технике: KRONE BIG-X-650. Ventilator wheel / Drive
1
2
3
3
4
5
5
5
5
5
5
5
6
7
7
8
9
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
25
26
27
28
29
29
30
31
31
32
33
34
35
36
37
38
38
38
39
40
41
41
42
43
44
45
45
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002155720 | Ventilator wheel |
Загрузка ...
|
|
| 2 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 4 | 002238931 | Washer |
Загрузка ...
|
|
| 5 | 009108620 | Shim ring |
Загрузка ...
|
|
| 5 | 009108641 | Shim ring |
Загрузка ...
|
|
| 5 | 009108651 | Shim ring |
Загрузка ...
|
|
| 6 | 002282500 | Spacer ring |
Загрузка ...
|
|
| 7 | 009150781 | Fit-in key |
Загрузка ...
|
|
| 8 | 200210510 | Gearbox support |
Загрузка ...
|
|
| 9 | 002142180 | Enclosure |
Загрузка ...
|
|
| 10 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 002282511 | Spacer bushing |
Загрузка ...
|
|
| 13 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009103200 | Washer |
Загрузка ...
|
|
| 15 | 009082150 | Hex nut |
Загрузка ...
|
|
| 16 | 002256770 | Spacer ring |
Загрузка ...
|
|
| 17 | 002254401 | V-belt pulley |
Загрузка ...
|
|
| 18 | 002238931 | Washer |
Загрузка ...
|
|
| 19 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009060031 | Screw plug |
Загрузка ...
|
|
| 21 | 002168111 | Retention bolt |
Загрузка ...
|
|
| 22 | 009116510 | Circlip |
Загрузка ...
|
|
| 23 | 009370300 | Nilos-ring |
Загрузка ...
|
|
| 24 | 009370290 | Nilos-Spacer ring |
Загрузка ...
|
|
| 25 | 009303361 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 002211771 | Jockey pulley |
Загрузка ...
|
|
| 27 | 002168100 | Spacer ring |
Загрузка ...
|
|
| 28 | 002211712 | Bushing |
Загрузка ...
|
|
| 29 | 009191050 | Grease niple |
Загрузка ...
|
|
| 30 | 002168122 | Tension arm |
Загрузка ...
|
|
| 31 | 009353320 | Bearing bush |
Загрузка ...
|
|
| 32 | 002500674 | Tension spring |
Загрузка ...
|
|
| 33 | 009183070 | Eye screw |
Загрузка ...
|
|
| 34 | 009082100 | Hex nut |
Загрузка ...
|
|
| 35 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 36 | 009082200 | Hex nut |
Загрузка ...
|
|
| 37 | 009404100 | Damper |
Загрузка ...
|
|
| 38 | 009106030 | Washer |
Загрузка ...
|
|
| 38 | 200267570 | Washer |
Загрузка ...
|
|
| 39 | 009120281 | Cotter pin |
Загрузка ...
|
|
| 40 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 42 | 002168010 | Bearing bolt |
Загрузка ...
|
|
| 43 | 002168230 | Bearing bracket |
Загрузка ...
|
|
| 44 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009215460 | V-belt-Set |
Загрузка ...
|
|
| 45 | 002282361 | V-belt-Set |
Загрузка ...
|
|
| 46 | 009030800 | Allen screw |
Загрузка ...
|
|
| 47 | 002211671 | Bushing |
Загрузка ...
|
|
| 48 | 002276202 | Cup washer |
Загрузка ...
|
|
| 49 | 200216120 | Spacer plate |
Загрузка ...
|
|
| 50 | 270022850 | Flange hub |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
