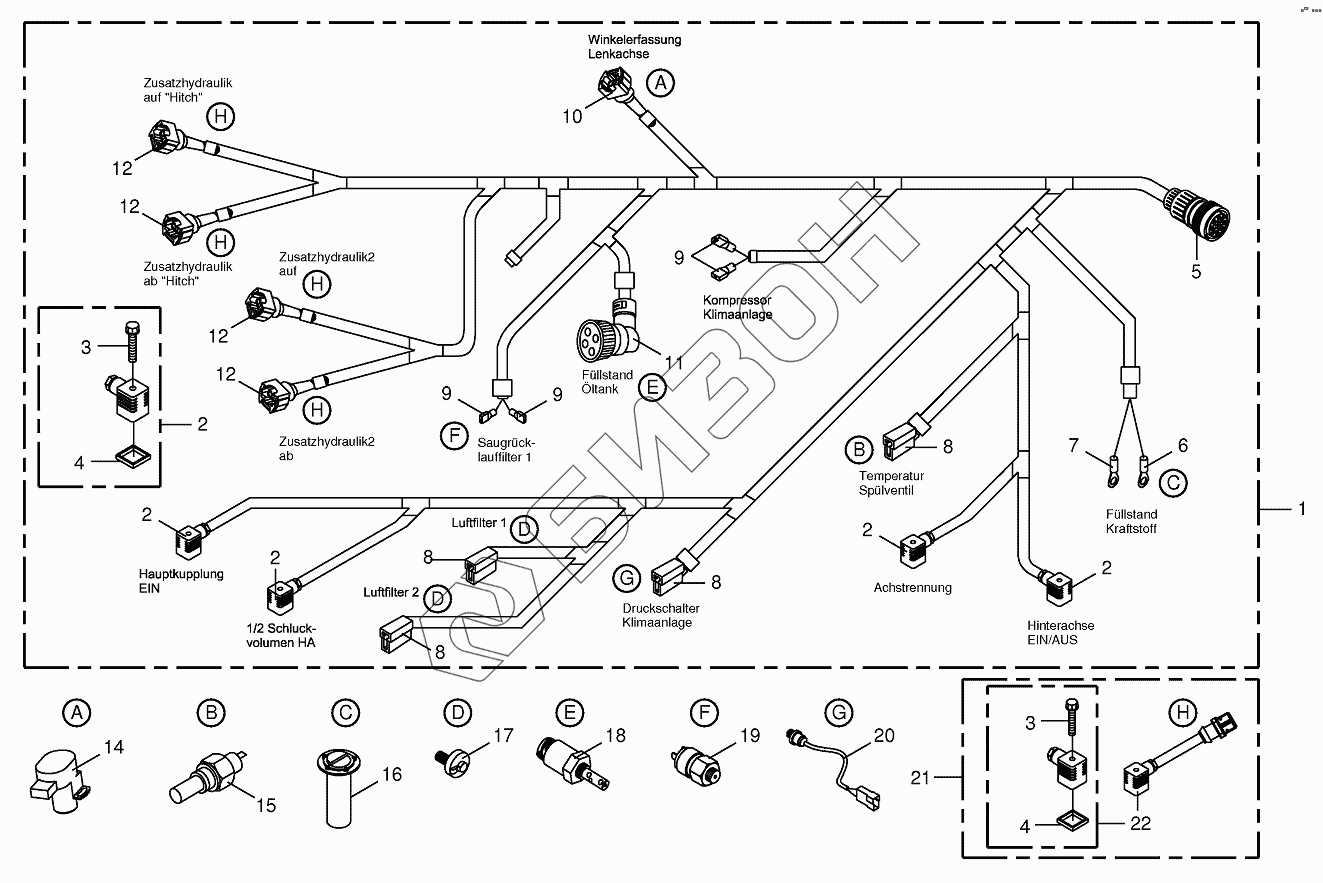

Графический каталог запасных частей к технике: KRONE BIG-X-650. Wiring Harness - rear / drive valve
1
2
2
2
2
2
3
3
4
4
5
6
7
8
8
8
8
9
9
9
10
11
12
12
12
12
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200804201 | Wiring harness-rear / drive valve Valve plug-black , low mounting |
Загрузка ...
|
|
| 2 | 003034120 | Valve plug-black , low mounting form |
Загрузка ...
|
|
| 3 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 4 | 003011860 | Gasket |
Загрузка ...
|
|
| 5 | 003024310 | Plug-31-pole |
Загрузка ...
|
|
| 6 | 003037540 | Cable terminal-red |
Загрузка ...
|
|
| 7 | 003018270 | Cable terminal-red |
Загрузка ...
|
|
| 8 | 003050590 | Plug-2-pole |
Загрузка ...
|
|
| 9 | 003026880 | Flat sleeve-red |
Загрузка ...
|
|
| 10 | 003031150 | Jet-plug-3-pole |
Загрузка ...
|
|
| 11 | 003031160 | AMP-circular plug-4-pole |
Загрузка ...
|
|
| 12 | 003031140 | Jet-plug-2-pole |
Загрузка ...
|
|
| 14 | 200804350 | Sensor-2-pole |
Загрузка ...
|
|
| 15 | 003034500 | Temperature switch |
Загрузка ...
|
|
| 16 | 002280071 | Sender plunging tube |
Загрузка ...
|
|
| 17 | 002210710 | Grooming switch |
Загрузка ...
|
|
| 18 | 003025101 | Levelling switch |
Загрузка ...
|
|
| 19 | 002297100 | Pressure switch |
Загрузка ...
|
|
| 20 | 009401091 | Pressure switch |
Загрузка ...
|
|
| 21 | 200804220 | Adapter wire-optional |
Загрузка ...
|
|
| 22 | 003034120 | Valve plug-black , low mounting form |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
