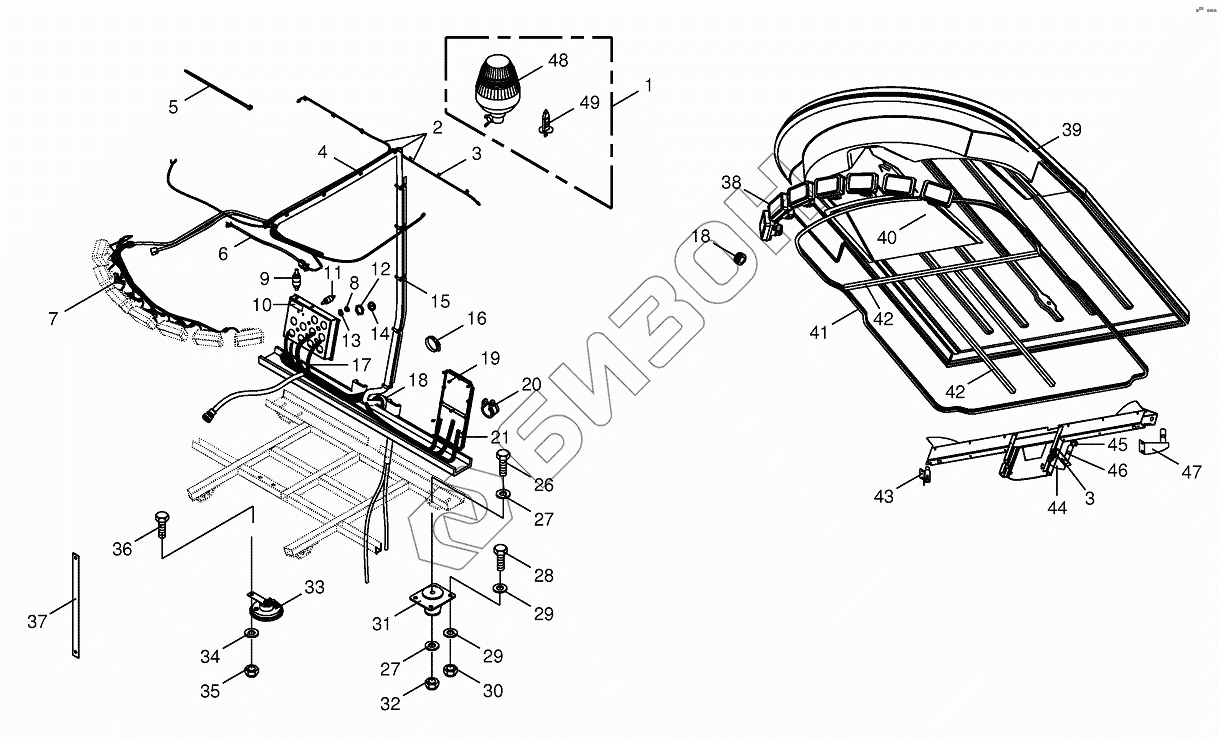

Графический каталог запасных частей к технике: KRONE BIG-X-650. Cab-mounting parts/electric parts
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 1 | 009246380 | Beacon light-yellow |
Загрузка ...
|
|
| 2 | 200800751 | Connecting cable-beacon light |
Загрузка ...
|
|
| 3 | 002207070 | Cable band support |
Загрузка ...
|
|
| 4 | 002206180 | Screwing-base |
Загрузка ...
|
|
| 5 | 009226722 | Cable band |
Загрузка ...
|
|
| 5 | 009226731 | Cable band |
Загрузка ...
|
|
| 6 | 002205810 | Wiring harness for fan |
Загрузка ...
|
|
| 7 | 002205802 | Wiring harness for headlights |
Загрузка ...
|
|
| 8 | 270012440 | Plug |
Загрузка ...
|
|
| 9 | 200800410 | Passage isulator |
Загрузка ...
|
|
| 10 | 002206100 | Label plug case |
Загрузка ...
|
|
| 11 | 200800400 | Passage isulator |
Загрузка ...
|
|
| 12 | 002205110 | Hex nut |
Загрузка ...
|
|
| 13 | 270012450 | Cable socket |
Загрузка ...
|
|
| 14 | 002205100 | Screw plug |
Загрузка ...
|
|
| 15 | 002206170 | Hose clip |
Загрузка ...
|
|
| 16 | 009240011 | Tube clip |
Загрузка ...
|
|
| 16 | 009240040 | Tube clip |
Загрузка ...
|
|
| 17 | 200800740 | Wiring harness-Cab / circuit board |
Загрузка ...
|
|
| 18 | 009242070 | Cable bushing |
Загрузка ...
|
|
| 19 | 009242020 | Rubber pad |
Загрузка ...
|
|
| 20 | 009240080 | Tube clip w. rubber |
Загрузка ...
|
|
| 21 | 200800141 | Wiring harness-Cab |
Загрузка ...
|
|
| 26 | 009011411 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009003451 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009103031 | Washer |
Загрузка ...
|
|
| 28 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009104140 | Washer |
Загрузка ...
|
|
| 30 | 009087580 | Locknut |
Загрузка ...
|
|
| 31 | 002203650 | Rubber pad |
Загрузка ...
|
|
| 32 | 009087161 | Locknut |
Загрузка ...
|
|
| 33 | 003025050 | Horn |
Загрузка ...
|
|
| 34 | 009104130 | Washer |
Загрузка ...
|
|
| 35 | 009087060 | Locknut |
Загрузка ...
|
|
| 36 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 37 | 003026760 | Bonding braid |
Загрузка ...
|
|
| 38 | 002205230 | Work light |
Загрузка ...
|
|
| 39 | 002204510 | Roof-yellow |
Загрузка ...
|
|
| 40 | 002205920 | Heat shield mat |
Загрузка ...
|
|
| 41 | 002205220 | Gasket-Id.-no.= 1m |
Загрузка ...
|
|
| 42 | 002204491 | Gasket |
Загрузка ...
|
|
| 43 | 002204550 | Support-right |
Загрузка ...
|
|
| 44 | 002204560 | Support-middle |
Загрузка ...
|
|
| 45 | 002205950 | Plug |
Загрузка ...
|
|
| 46 | 002206570 | Adapter |
Загрузка ...
|
|
| 47 | 002204540 | Support-left |
Загрузка ...
|
|
| 48 | 200807630 | Pane-yellow |
Загрузка ...
|
|
| 49 | 200807660 | Bulb |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
