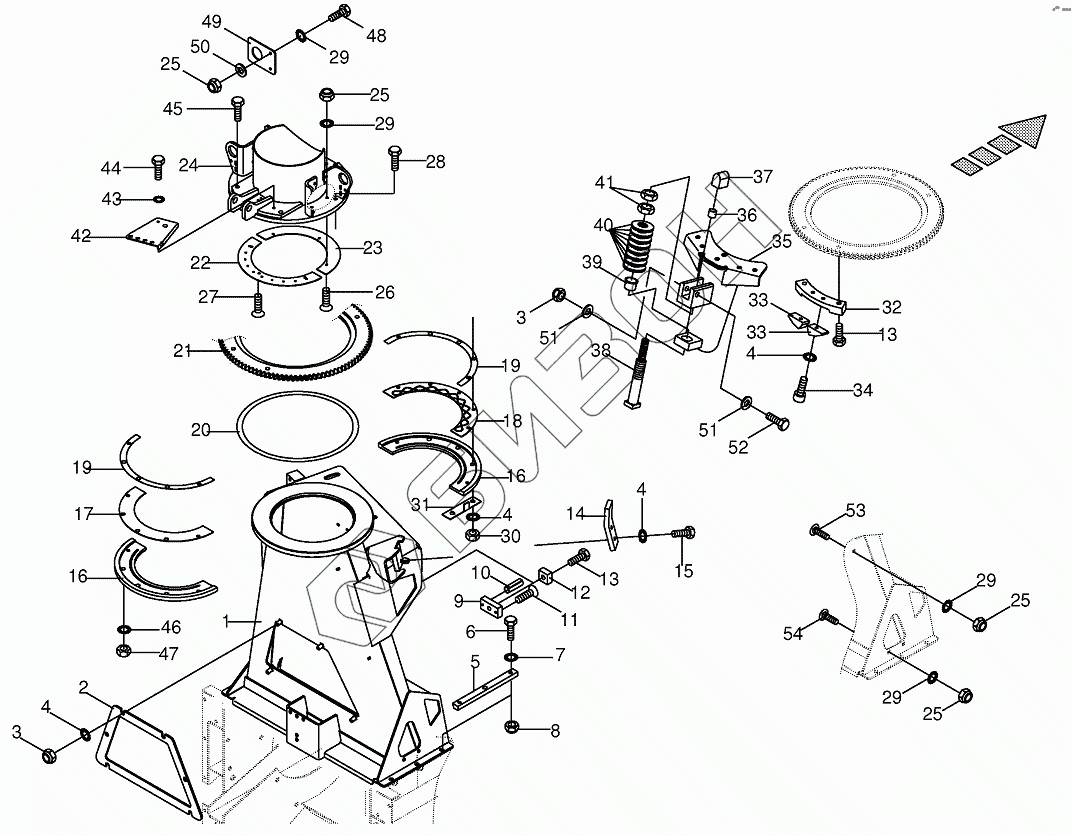

Графический каталог запасных частей к технике: KRONE BIG-X-650. Duct nozzle
1
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
19
20
21
22
23
24
25
25
25
25
26
27
28
29
29
29
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002156503 | Channel union |
Загрузка ...
|
|
| 2 | 002195582 | Cover |
Загрузка ...
|
|
| 3 | 009087010 | Locknut |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 002261293 | Pressure piece |
Загрузка ...
|
|
| 6 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 002173660 | Thread block |
Загрузка ...
|
|
| 10 | 009126712 | Roll pin |
Загрузка ...
|
|
| 11 | 009040241 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 002261390 | Enclosure |
Загрузка ...
|
|
| 13 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 14 | 002173721 | Support |
Загрузка ...
|
|
| 15 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 16 | 002260292 | Clamping piece |
Загрузка ...
|
|
| 17 | 002260261 | Spacing washer |
Загрузка ...
|
|
| 18 | 002260251 | Approach disc |
Загрузка ...
|
|
| 19 | 002173751 | Distance spacer |
Загрузка ...
|
|
| 20 | 002173760 | Distance spacer |
Загрузка ...
|
|
| 21 | 002158360 | Tooth rim |
Загрузка ...
|
|
| 22 | 002173730 | Approach disc |
Загрузка ...
|
|
| 23 | 002173740 | Spacing washer |
Загрузка ...
|
|
| 24 | 002260305 | Bearing ring |
Загрузка ...
|
|
| 25 | 009087041 | Locknut |
Загрузка ...
|
|
| 26 | 009043691 | Countersunkscrew |
Загрузка ...
|
|
| 27 | 009040310 | Countersunkscrew |
Загрузка ...
|
|
| 28 | 009011220 | He head bolt |
Загрузка ...
|
|
| 29 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009082150 | Hex nut |
Загрузка ...
|
|
| 31 | 002261273 | Angle |
Загрузка ...
|
|
| 32 | 002261312 | Latch bearing |
Загрузка ...
|
|
| 33 | 002260381 | Trap |
Загрузка ...
|
|
| 34 | 009031391 | Allen screw |
Загрузка ...
|
|
| 35 | 002260443 | Spring support |
Загрузка ...
|
|
| 36 | 009349570 | Bearing bush |
Загрузка ...
|
|
| 37 | 002260351 | Cam |
Загрузка ...
|
|
| 38 | 002260343 | Shaft |
Загрузка ...
|
|
| 39 | 009349090 | Collar bush |
Загрузка ...
|
|
| 40 | 009099310 | Belleville spring |
Загрузка ...
|
|
| 41 | 009085401 | Hex nut-low form |
Загрузка ...
|
|
| 42 | 002173772 | Hose support |
Загрузка ...
|
|
| 43 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 44 | 009002531 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009011411 | Hex head bolt |
Загрузка ...
|
|
| 46 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 47 | 009087161 | Locknut |
Загрузка ...
|
|
| 48 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 49 | 200205700 | Plug retainer |
Загрузка ...
|
|
| 50 | 009104111 | Washer |
Загрузка ...
|
|
| 51 | 009105061 | Washer |
Загрузка ...
|
|
| 52 | 009014580 | Hex head bolt |
Загрузка ...
|
|
| 53 | 009047101 | Coach bolt |
Загрузка ...
|
|
| 54 | 009047121 | Coach bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
