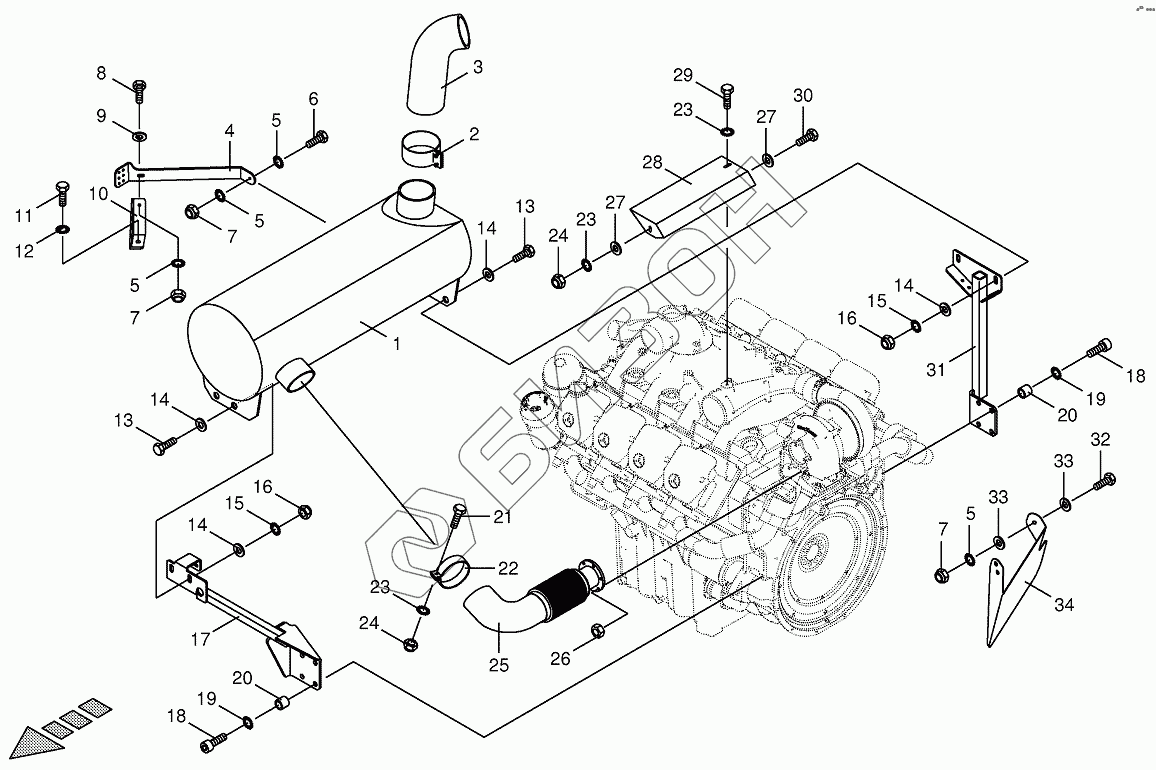

Графический каталог запасных частей к технике: KRONE BIG-X-650. Silencer
1
2
3
4
5
5
5
5
6
7
7
7
8
9
10
11
12
13
13
14
14
14
14
15
15
16
16
17
18
18
19
19
20
20
21
22
23
23
23
24
24
25
26
27
27
28
29
30
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270004620 | Silencer |
Загрузка ...
|
|
| 2 | 009401310 | Sealing strip |
Загрузка ...
|
|
| 3 | 270007350 | Exhaust pipe |
Загрузка ...
|
|
| 4 | 200212281 | Strut |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009087580 | Locknut |
Загрузка ...
|
|
| 8 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009103530 | Washer |
Загрузка ...
|
|
| 10 | 200212290 | Support |
Загрузка ...
|
|
| 11 | 009003190 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009099290 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009103490 | Washer |
Загрузка ...
|
|
| 15 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009087010 | Locknut |
Загрузка ...
|
|
| 17 | 200212271 | Silencer support-front |
Загрузка ...
|
|
| 18 | 009032131 | Allen screw |
Загрузка ...
|
|
| 19 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 20 | 002163940 | Spacer |
Загрузка ...
|
|
| 21 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 22 | 270024960 | Tube clamp |
Загрузка ...
|
|
| 23 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009087060 | Locknut |
Загрузка ...
|
|
| 25 | 270004630 | Flue gas pipe |
Загрузка ...
|
|
| 26 | 009080441 | Hex nut |
Загрузка ...
|
|
| 27 | 009104130 | Washer |
Загрузка ...
|
|
| 28 | 200216320 | Guard plate |
Загрузка ...
|
|
| 29 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 31 | 200212231 | Silencer support-back |
Загрузка ...
|
|
| 32 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009104140 | Washer |
Загрузка ...
|
|
| 34 | 200235480 | Heat guard plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
