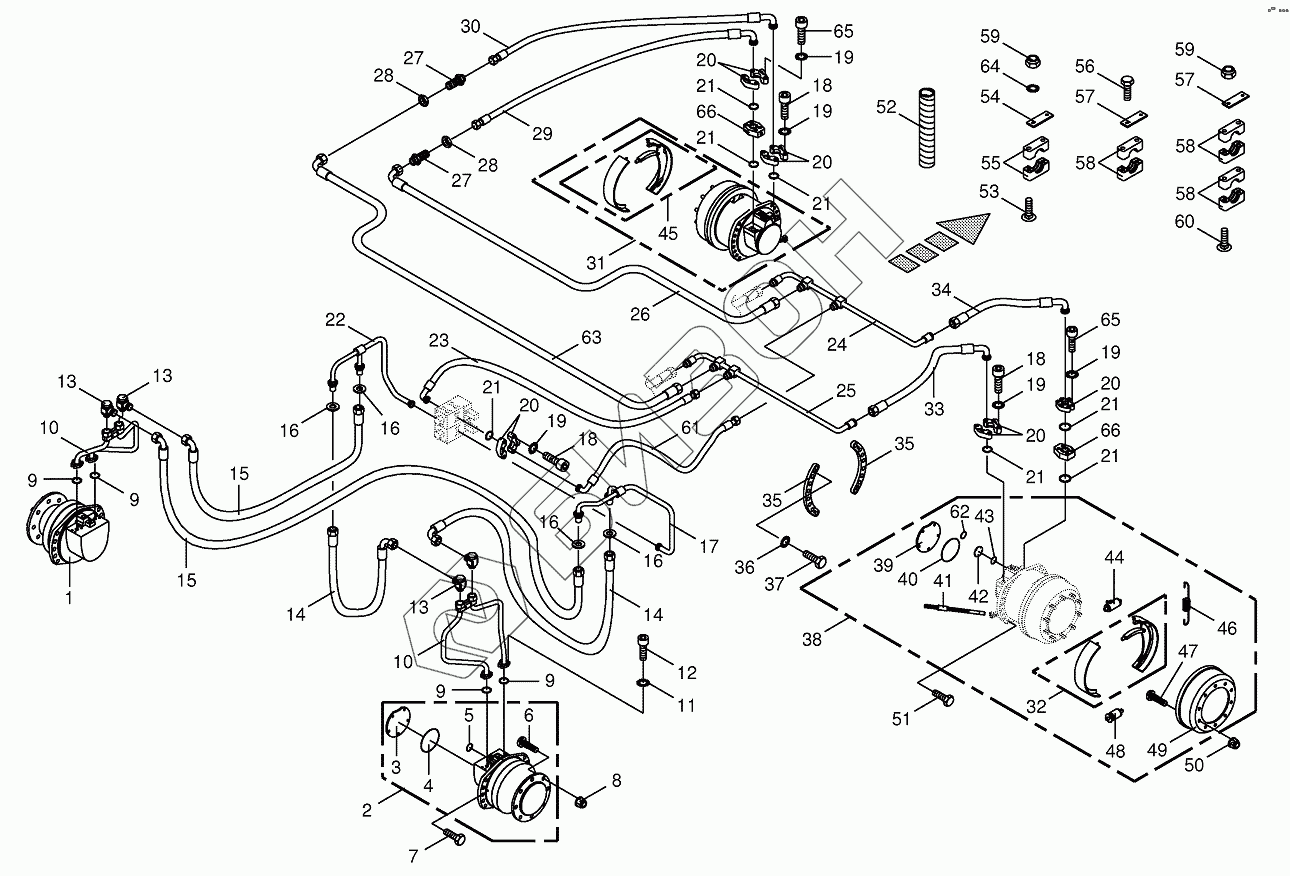

Графический каталог запасных частей к технике: KRONE BIG-X-650. Traction drive wheel engine
1
2
3
4
5
6
7
8
9
9
9
9
10
10
11
12
13
13
13
14
14
15
15
16
16
16
16
17
18
18
18
19
19
19
19
19
20
20
20
20
20
21
21
21
21
21
21
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
58
58
59
59
60
61
62
63
64
65
65
66
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002191550 | Wheel motor-back left |
Загрузка ...
|
|
| 2 | 002191540 | Wheel motor-back right |
Загрузка ...
|
|
| 3 | 009190510 | Cover |
Загрузка ...
|
|
| 4 | 009375730 | O-ring |
Загрузка ...
|
|
| 5 | 009375740 | O-ring |
Загрузка ...
|
|
| 6 | 009191190 | Wheel pin |
Загрузка ...
|
|
| 7 | 009003801 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009102270 | Nut |
Загрузка ...
|
|
| 9 | 009375570 | O-ring |
Загрузка ...
|
|
| 10 | 002220164 | Connection wheelmotor-back |
Загрузка ...
|
|
| 11 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009031091 | Allen screw |
Загрузка ...
|
|
| 13 | 002220170 | Hinged union |
Загрузка ...
|
|
| 14 | 009200111 | High pressure hose line |
Загрузка ...
|
|
| 15 | 009200470 | High pressure hose line |
Загрузка ...
|
|
| 16 | 002286920 | Washer |
Загрузка ...
|
|
| 17 | 200202360 | Solder piece |
Загрузка ...
|
|
| 18 | 009031431 | Allen screw |
Загрузка ...
|
|
| 19 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 21 | 009375580 | O-ring |
Загрузка ...
|
|
| 22 | 200202350 | Solder piece |
Загрузка ...
|
|
| 23 | 270013190 | High pressure hose line |
Загрузка ...
|
|
| 24 | 200202660 | Solder piece |
Загрузка ...
|
|
| 25 | 200202670 | Solder piece |
Загрузка ...
|
|
| 26 | 270023230 | High pressure hose line |
Загрузка ...
|
|
| 27 | 009193630 | Straight 2-way connector |
Загрузка ...
|
|
| 28 | 009080610 | Hex nut |
Загрузка ...
|
|
| 29 | 009198540 | High pressure hose line |
Загрузка ...
|
|
| 30 | 009198550 | High pressure hose line |
Загрузка ...
|
|
| 31 | 002220040 | Wheel motor-left front |
Загрузка ...
|
|
| 32 | 270009290 | Brake shoe-right, incl. spring |
Загрузка ...
|
|
| 33 | 009198570 | High pressure hose line |
Загрузка ...
|
|
| 34 | 009198560 | High pressure hose line |
Загрузка ...
|
|
| 35 | 200220760 | Screw-in slat |
Загрузка ...
|
|
| 36 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 37 | 009014211 | Hex head bolt |
Загрузка ...
|
|
| 38 | 002220030 | Wheel motor-right front |
Загрузка ...
|
|
| 39 | 009190550 | Cover |
Загрузка ...
|
|
| 40 | 009376300 | O-ring |
Загрузка ...
|
|
| 41 | 009190590 | Brake cable |
Загрузка ...
|
|
| 42 | 009190910 | Lid for operating piston |
Загрузка ...
|
|
| 43 | 009376310 | O-ring |
Загрузка ...
|
|
| 44 | 009190580 | Wheel brake cylinder |
Загрузка ...
|
|
| 45 | 270009710 | Brake shoe-left |
Загрузка ...
|
|
| 46 | 009190610 | Spring set |
Загрузка ...
|
|
| 47 | 009191180 | Wheel pin |
Загрузка ...
|
|
| 48 | 009405430 | Autom. adjuster |
Загрузка ...
|
|
| 49 | 009190600 | Brake drum-10 hole |
Загрузка ...
|
|
| 50 | 009102240 | Nut |
Загрузка ...
|
|
| 51 | 009003110 | Hex head bolt |
Загрузка ...
|
|
| 52 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 53 | 009047632 | Coach bolt |
Загрузка ...
|
|
| 54 | 009251300 | Cover plate |
Загрузка ...
|
|
| 55 | 009251522 | Tube clamp-2 halves |
Загрузка ...
|
|
| 56 | 009014360 | Hex head bolt |
Загрузка ...
|
|
| 57 | 009251251 | Cover plate |
Загрузка ...
|
|
| 58 | 009251531 | Tube clamp-2 halves |
Загрузка ...
|
|
| 59 | 009087580 | Locknut |
Загрузка ...
|
|
| 60 | 900000250 | Coach bolt |
Загрузка ...
|
|
| 61 | 270013440 | High pressure hose line |
Загрузка ...
|
|
| 62 | 900002260 | O-ring |
Загрузка ...
|
|
| 63 | 270023310 | High pressure hose line |
Загрузка ...
|
|
| 64 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 65 | 009031471 | Allen screw |
Загрузка ...
|
|
| 66 | 003601600 | Flange |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
