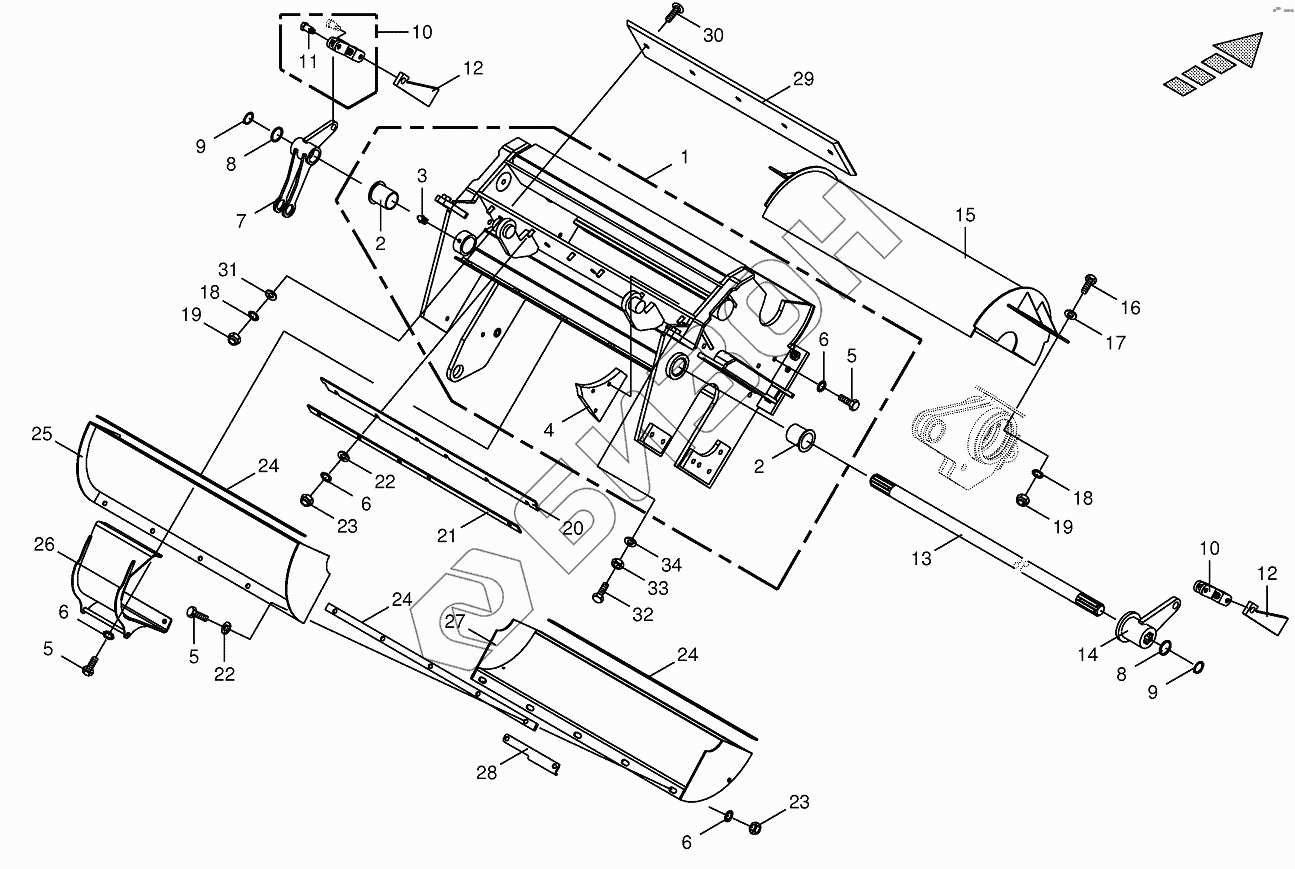

Графический каталог запасных частей к технике: KRONE BIG-X-650. Cracker housing-mounting parts
1
2
2
3
4
4
5
5
5
5
6
6
6
6
7
8
8
9
9
10
10
11
12
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
23
24
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200247924 | Corn conditioner housing with bushings |
Загрузка ...
|
|
| 2 | 009353370 | Collar socket |
Загрузка ...
|
|
| 3 | 009191050 | Grease niple |
Загрузка ...
|
|
| 4 | 002199671 | Key-right |
Загрузка ...
|
|
| 4 | 002199661 | Key-left |
Загрузка ...
|
|
| 5 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 7 | 002264803 | Lever-left |
Загрузка ...
|
|
| 8 | 009111361 | Shim ring |
Загрузка ...
|
|
| 9 | 009115320 | Circlip |
Загрузка ...
|
|
| 10 | 002168640 | Coupler-cpl. |
Загрузка ...
|
|
| 11 | 002265920 | Coupler screw |
Загрузка ...
|
|
| 12 | 002192972 | Key |
Загрузка ...
|
|
| 13 | 002265042 | Adjustment mandril |
Загрузка ...
|
|
| 14 | 002194311 | Lever-right |
Загрузка ...
|
|
| 15 | 002264255 | Roller basin-front |
Загрузка ...
|
|
| 16 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009103530 | Washer |
Загрузка ...
|
|
| 18 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009087580 | Locknut |
Загрузка ...
|
|
| 20 | 002265412 | Gasket |
Загрузка ...
|
|
| 21 | 002265402 | Strip |
Загрузка ...
|
|
| 22 | 009106030 | Washer |
Загрузка ...
|
|
| 23 | 009087060 | Locknut |
Загрузка ...
|
|
| 24 | 002168870 | Gasket |
Загрузка ...
|
|
| 25 | 002264193 | Roller basin-back top |
Загрузка ...
|
|
| 26 | 200248402 | Rope guide |
Загрузка ...
|
|
| 27 | 003509933 | Roller basin-back below |
Загрузка ...
|
|
| 28 | 003600950 | Support |
Загрузка ...
|
|
| 29 | 200272980 | Baffle |
Загрузка ...
|
|
| 30 | 009040200 | Countersunkscrew |
Загрузка ...
|
|
| 31 | 009104140 | Washer |
Загрузка ...
|
|
| 32 | 009003090 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009082150 | Hex nut |
Загрузка ...
|
|
| 34 | 009105061 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
