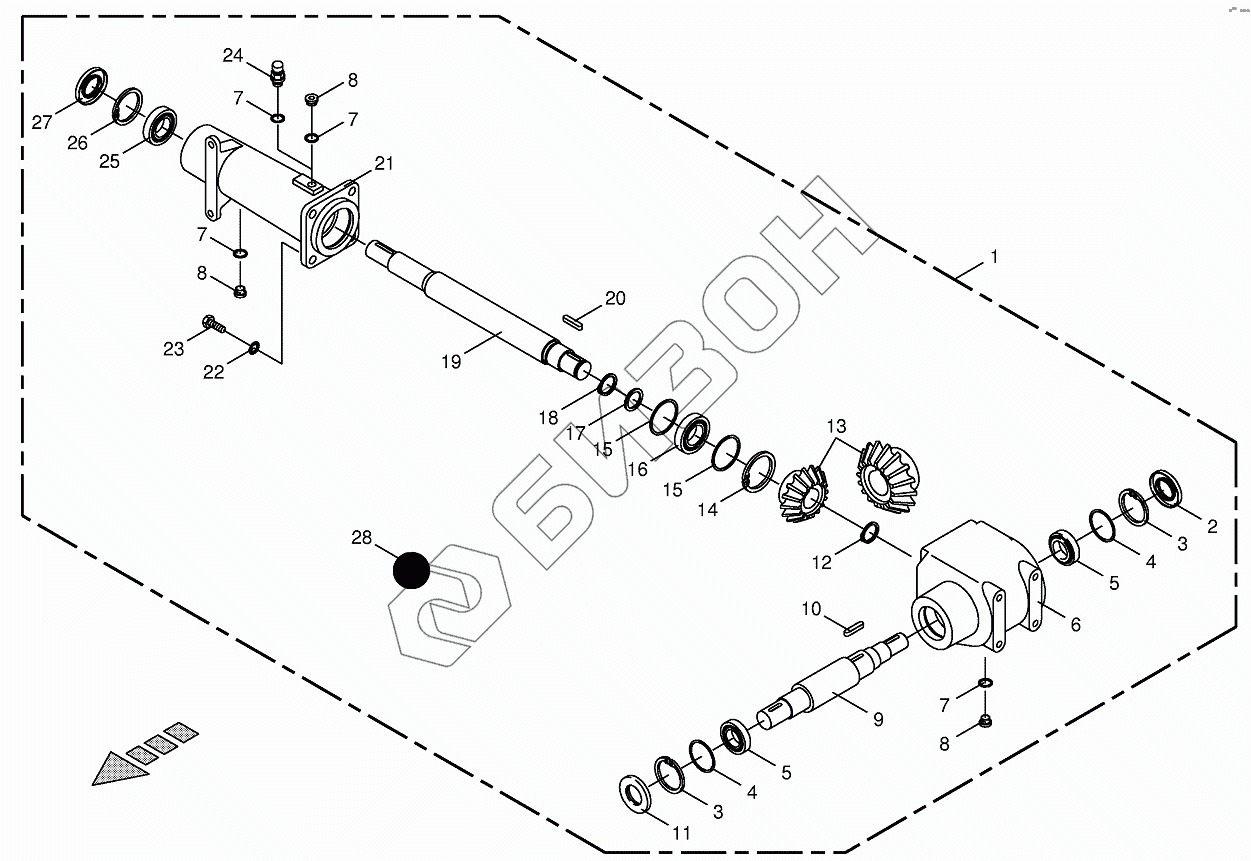

Графический каталог запасных частей к технике: KRONE BIG-X-650. Fan gearbox
1
2
3
3
4
4
4
4
5
5
6
7
7
7
7
8
8
8
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002254191 | Fan gearbox |
Загрузка ...
|
|
| 2 | 009363212 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 3 | 009116680 | Circlip |
Загрузка ...
|
|
| 4 | 009111600 | Shim ring |
Загрузка ...
|
|
| 4 | 009111620 | Shim ring |
Загрузка ...
|
|
| 4 | 009111640 | Shim ring |
Загрузка ...
|
|
| 5 | 009321060 | Taper roller bearing |
Загрузка ...
|
|
| 6 | 009557260 | Housing |
Загрузка ...
|
|
| 7 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 8 | 009060071 | Screw plug |
Загрузка ...
|
|
| 9 | 009557290 | Shaft |
Загрузка ...
|
|
| 10 | 009151622 | Fit-in key |
Загрузка ...
|
|
| 11 | 009360140 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 12 | 009115410 | Circlip |
Загрузка ...
|
|
| 13 | 009557300 | Bevel wheel set |
Загрузка ...
|
|
| 14 | 009116800 | Circlip |
Загрузка ...
|
|
| 15 | 009109700 | Shim ring |
Загрузка ...
|
|
| 15 | 009109740 | Shim ring |
Загрузка ...
|
|
| 15 | 009109730 | Shim ring |
Загрузка ...
|
|
| 16 | 009301680 | Grooved ball bearing |
Загрузка ...
|
|
| 17 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 18 | 009115180 | Circlip |
Загрузка ...
|
|
| 19 | 009557280 | Shaft |
Загрузка ...
|
|
| 20 | 009150360 | Fit-in key |
Загрузка ...
|
|
| 21 | 009557270 | Flanged tube |
Загрузка ...
|
|
| 22 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009555430 | Air bleed valve |
Загрузка ...
|
|
| 25 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 009116730 | Circlip |
Загрузка ...
|
|
| 27 | 009360210 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 28 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
