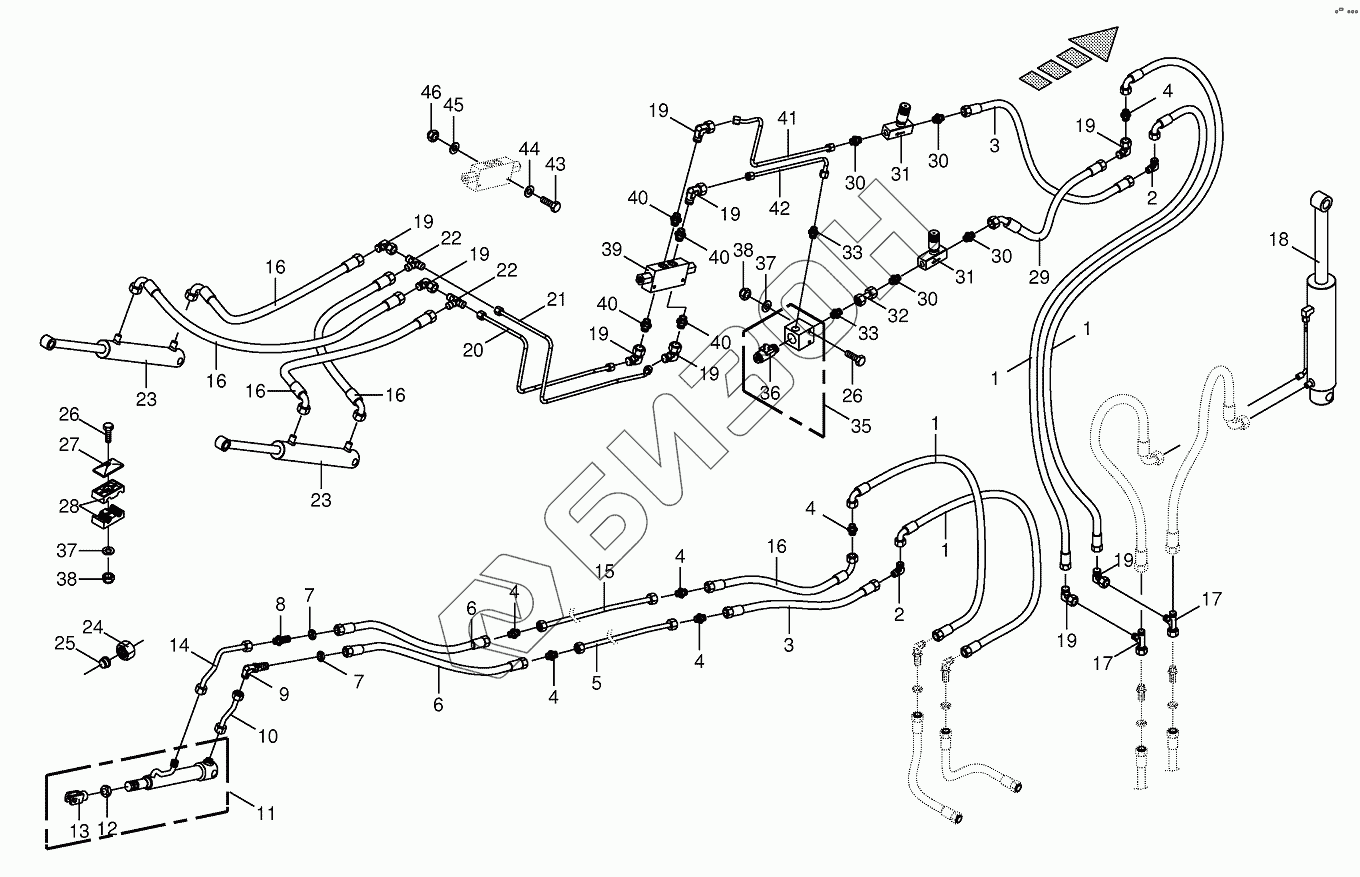

Графический каталог запасных частей к технике: KRONE BIG-X-650. Hydraulics-discharge chute-14-row
1
1
1
1
2
2
3
3
4
4
4
4
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
16
16
16
17
17
18
19
19
19
19
19
19
19
19
19
20
21
22
22
23
23
24
25
26
26
26
27
28
28
28
29
30
30
30
30
31
31
32
33
33
35
36
37
37
38
38
39
40
40
40
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009191750 | 009191750 | Solenoid coil |
Загрузка ...
|
|
| 270034050 | 270034050 | Sealing set |
Загрузка ...
|
|
| 270034120 | 270034120 | Sealing set |
Загрузка ...
|
|
| 009187850 | 009187850 | Sealing set |
Загрузка ...
|
|
| 1 | 009200800 | High pressure hose line |
Загрузка ...
|
|
| 2 | 900001140 | Angle lug |
Загрузка ...
|
|
| 3 | 270006570 | High pressure hose line |
Загрузка ...
|
|
| 4 | 009193020 | Connector |
Загрузка ...
|
|
| 5 | 200236380 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 6 | 009198750 | High pressure hose line |
Загрузка ...
|
|
| 7 | 009085190 | Hex nut-low form |
Загрузка ...
|
|
| 8 | 009199630 | Straight 2-way connector |
Загрузка ...
|
|
| 9 | 009199660 | Connector |
Загрузка ...
|
|
| 10 | 200236350 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 11 | 002225623 | Hydraulic cylinder |
Загрузка ...
|
|
| 12 | 009085000 | Hex nut-low form |
Загрузка ...
|
|
| 13 | 009271070 | Clevis |
Загрузка ...
|
|
| 14 | 200236340 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 200236390 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 16 | 270014800 | High pressure hose line |
Загрузка ...
|
|
| 17 | 009199670 | Adjustable L connection |
Загрузка ...
|
|
| 18 | 270030130 | Hydraulic cylinder |
Загрузка ...
|
|
| 19 | 009199650 | Angle lug |
Загрузка ...
|
|
| 20 | 200236372 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 21 | 200236362 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 22 | 009199690 | T-connector |
Загрузка ...
|
|
| 23 | 270064050 | Hydraulic cylinder |
Загрузка ...
|
|
| 24 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 25 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 26 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009251340 | Cover plate |
Загрузка ...
|
|
| 28 | 009251590 | Tube clamp-2 halves |
Загрузка ...
|
|
| 28 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 28 | 009251080 | Tube clamp-2 halves |
Загрузка ...
|
|
| 29 | 270024510 | High pressure hose line |
Загрузка ...
|
|
| 30 | 009199640 | Male connector |
Загрузка ...
|
|
| 31 | 009193040 | One-way restrictor-adjustable |
Загрузка ...
|
|
| 32 | 270029290 | Double nipple |
Загрузка ...
|
|
| 33 | 900000480 | Male connector |
Загрузка ...
|
|
| 35 | 002203601 | 2/2-way seated valve |
Загрузка ...
|
|
| 36 | 009191760 | 2/2-way seated valve |
Загрузка ...
|
|
| 37 | 009104130 | Washer |
Загрузка ...
|
|
| 38 | 009087060 | Locknut |
Загрузка ...
|
|
| 39 | 270064420 | Lowering brake valve |
Загрузка ...
|
|
| 40 | 900014700 | Male connector |
Загрузка ...
|
|
| 41 | 200270920 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 42 | 200270910 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 43 | 009014111 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009104111 | Washer |
Загрузка ...
|
|
| 45 | 009103511 | Washer |
Загрузка ...
|
|
| 46 | 009087041 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
