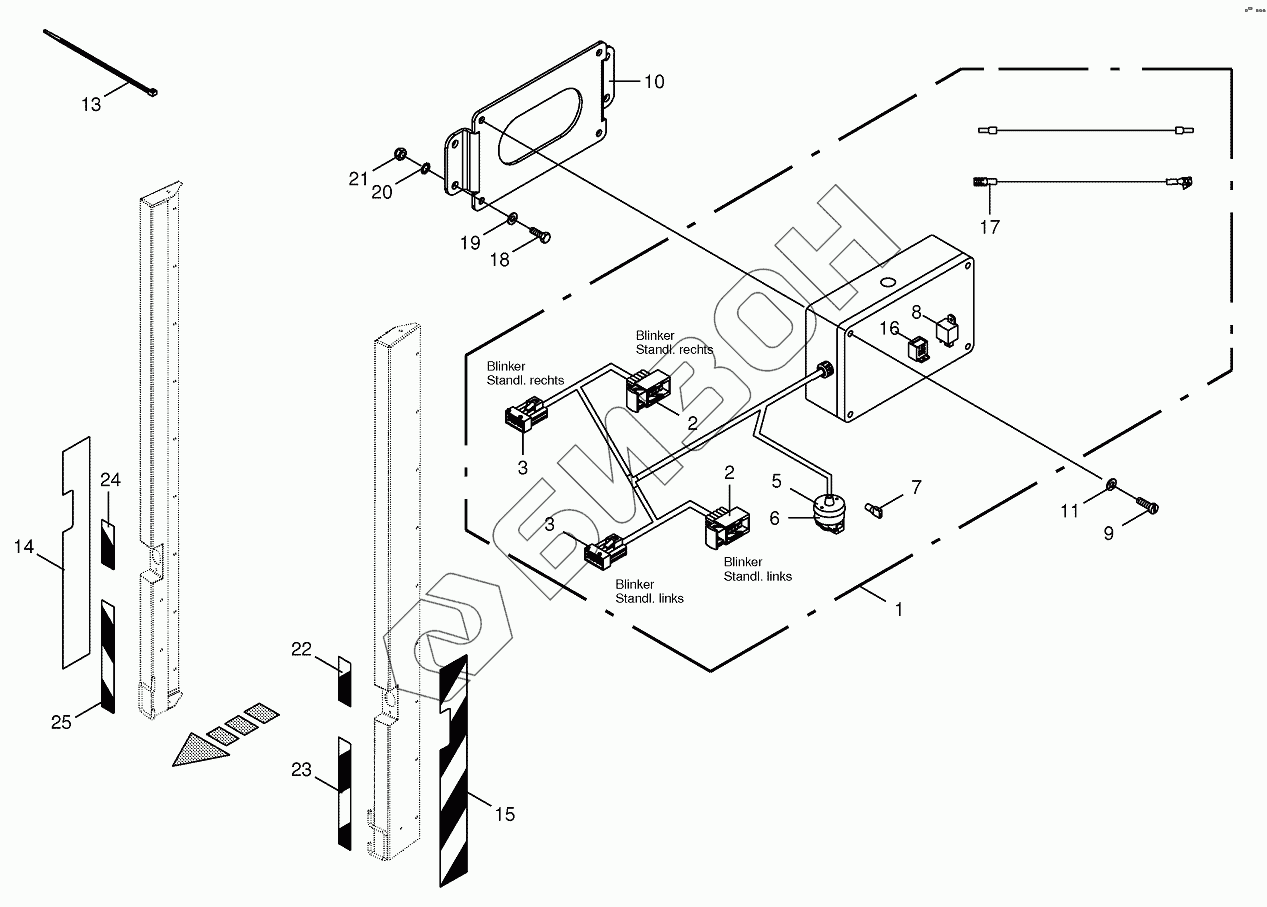

Графический каталог запасных частей к технике: KRONE BIG-X-650. Indicator/parking light commutation
1
2
2
3
3
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200807191 | Wiring harness |
Загрузка ...
|
|
| 2 | 003030730 | Bushing housing-10-pole |
Загрузка ...
|
|
| 3 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 5 | 009245170 | Socket base |
Загрузка ...
|
|
| 6 | 009245710 | Socket-7-pole |
Загрузка ...
|
|
| 7 | 003026880 | Flat sleeve-red |
Загрузка ...
|
|
| 8 | 003015540 | Reversing relay |
Загрузка ...
|
|
| 9 | 009034251 | Allen screw |
Загрузка ...
|
|
| 10 | 200271590 | Support |
Загрузка ...
|
|
| 11 | 009103250 | Washer |
Загрузка ...
|
|
| 13 | 009226711 | Cable band |
Загрузка ...
|
|
| 14 | 200931090 | Warning foil -right |
Загрузка ...
|
|
| 15 | 200931100 | Warning foil -left |
Загрузка ...
|
|
| 16 | 003034630 | Attachable sleeve housing |
Загрузка ...
|
|
| 17 | 009246940 | Flat sleeve-red |
Загрузка ...
|
|
| 18 | 009010040 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009104111 | Washer |
Загрузка ...
|
|
| 20 | 900013800 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009087041 | Locknut |
Загрузка ...
|
|
| 22 | 200934110 | Warning foil -left front top |
Загрузка ...
|
|
| 23 | 200934120 | Warning foil -left front below |
Загрузка ...
|
|
| 24 | 200934140 | Warning foil -right front top |
Загрузка ...
|
|
| 25 | 200934130 | Warning foil -right front below |
Загрузка ...
|
