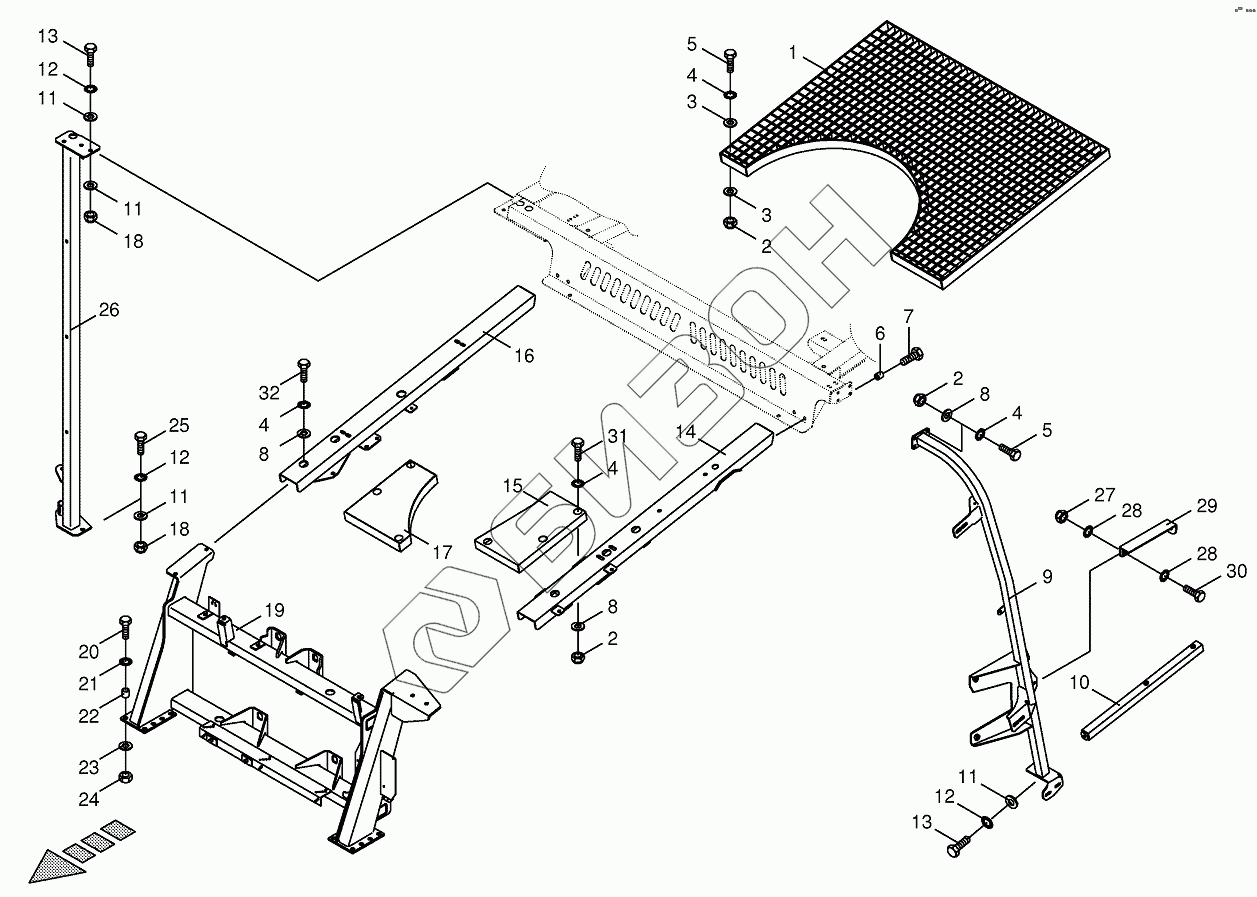

Графический каталог запасных частей к технике: KRONE BIG-X-650. Panelling frame/Cladding-front top
1
2
2
2
3
3
4
4
4
4
5
5
6
7
8
8
8
9
10
11
11
11
11
12
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002259614 | Rust-front |
Загрузка ...
|
|
| 2 | 009087580 | Locknut |
Загрузка ...
|
|
| 3 | 009103530 | Washer |
Загрузка ...
|
|
| 4 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002264880 | Bushing |
Загрузка ...
|
|
| 7 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009104140 | Washer |
Загрузка ...
|
|
| 9 | 200214600 | Support-left front |
Загрузка ...
|
|
| 10 | 002284410 | Cladding retainer |
Загрузка ...
|
|
| 11 | 009105061 | Washer |
Загрузка ...
|
|
| 12 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 14 | 002175923 | Stringer-left |
Загрузка ...
|
|
| 15 | 002285532 | Cover-left front top |
Загрузка ...
|
|
| 16 | 003601040 | Stringer-right |
Загрузка ...
|
|
| 17 | 002285540 | Cover-right front top |
Загрузка ...
|
|
| 18 | 009087010 | Locknut |
Загрузка ...
|
|
| 19 | 002144774 | Middle retainer |
Загрузка ...
|
|
| 20 | 009014840 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 22 | 002256241 | Bushing |
Загрузка ...
|
|
| 23 | 009103031 | Washer |
Загрузка ...
|
|
| 24 | 009082200 | Hex nut |
Загрузка ...
|
|
| 25 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 26 | 002168182 | Support-right middle |
Загрузка ...
|
|
| 27 | 009087060 | Locknut |
Загрузка ...
|
|
| 28 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 29 | 200214800 | Support angle |
Загрузка ...
|
|
| 30 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009006360 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
