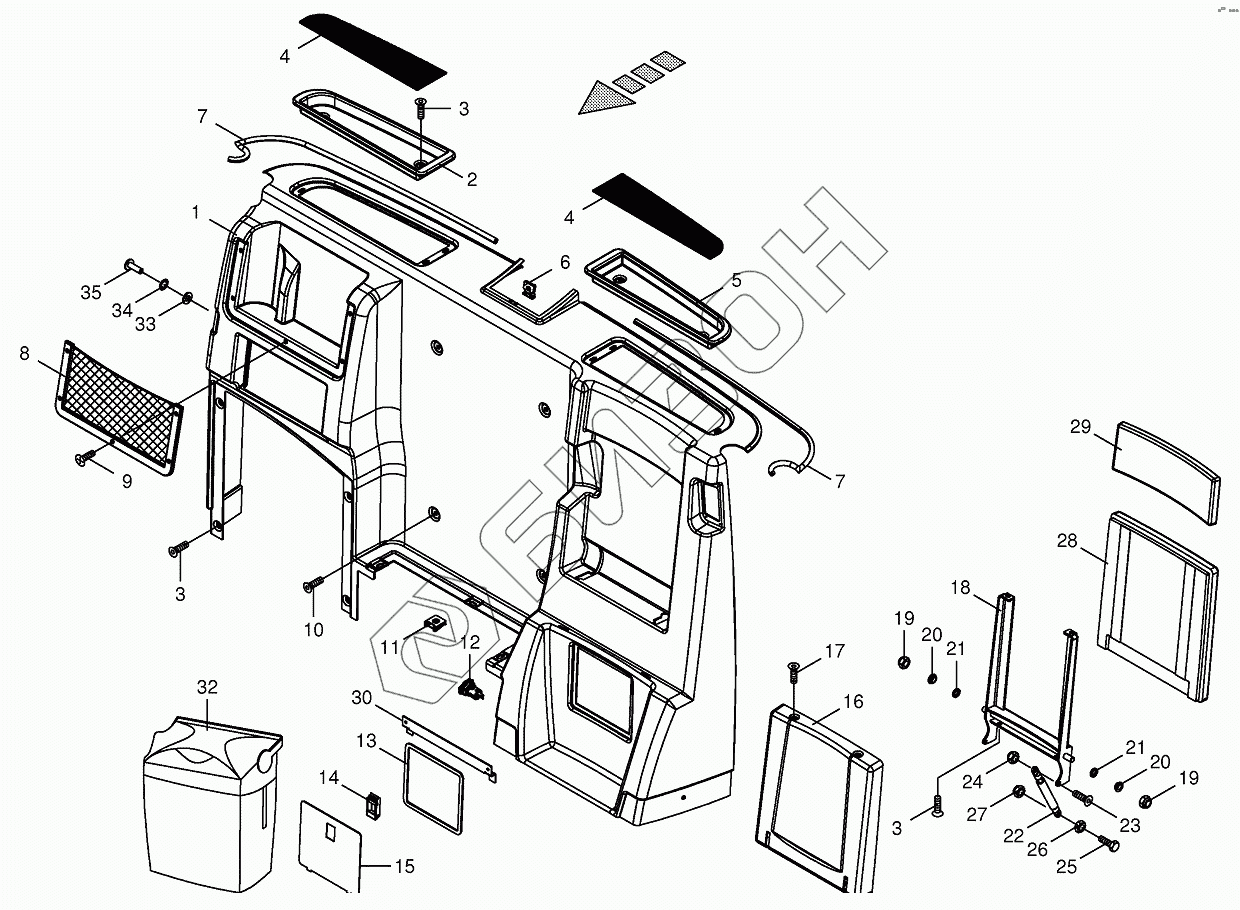

Графический каталог запасных частей к технике: KRONE BIG-X-700. Cab-rear covering/passenger seat
1
2
3
3
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270050310 | Rear covering |
Загрузка ...
|
|
| 2 | 200263120 | Depot-right |
Загрузка ...
|
|
| 3 | 200274490 | Fillister head screw |
Загрузка ...
|
|
| 4 | 200275610 | Deposit mat |
Загрузка ...
|
|
| 5 | 200263130 | Depot-left |
Загрузка ...
|
|
| 6 | 200275670 | Sheet steel angle |
Загрузка ...
|
|
| 7 | 200277470 | Sponge rubber profile |
Загрузка ...
|
|
| 8 | 200263110 | Rack |
Загрузка ...
|
|
| 9 | 200275650 | Countersunkscrew |
Загрузка ...
|
|
| 10 | 200275640 | Fillister head screw |
Загрузка ...
|
|
| 11 | 200275660 | Sheet nut |
Загрузка ...
|
|
| 12 | 200275630 | Socket-2-pole |
Загрузка ...
|
|
| 13 | 200275600 | Cellular rubber |
Загрузка ...
|
|
| 14 | 002204070 | Spring lock |
Загрузка ...
|
|
| 15 | 200275590 | Cover |
Загрузка ...
|
|
| 16 | 200275690 | Seat plate |
Загрузка ...
|
|
| 17 | 200275050 | Fillister head screw |
Загрузка ...
|
|
| 18 | 200275700 | Steel construction |
Загрузка ...
|
|
| 19 | 009087580 | Locknut |
Загрузка ...
|
|
| 20 | 200275680 | Sliding bushing |
Загрузка ...
|
|
| 21 | 200275620 | Brass ring |
Загрузка ...
|
|
| 22 | 200275710 | Gas spring |
Загрузка ...
|
|
| 23 | 009040051 | Countersunkscrew |
Загрузка ...
|
|
| 24 | 009087041 | Locknut |
Загрузка ...
|
|
| 25 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009080300 | Hex nut |
Загрузка ...
|
|
| 27 | 009087060 | Locknut |
Загрузка ...
|
|
| 28 | 200263220 | Plastic shell |
Загрузка ...
|
|
| 29 | 200263100 | Backrest |
Загрузка ...
|
|
| 30 | 200278260 | Supporting angle |
Загрузка ...
|
|
| 32 | 270057180 | Cooler |
Загрузка ...
|
|
| 33 | 200274850 | Washer |
Загрузка ...
|
|
| 34 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 35 | 200275180 | Fillister head screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
