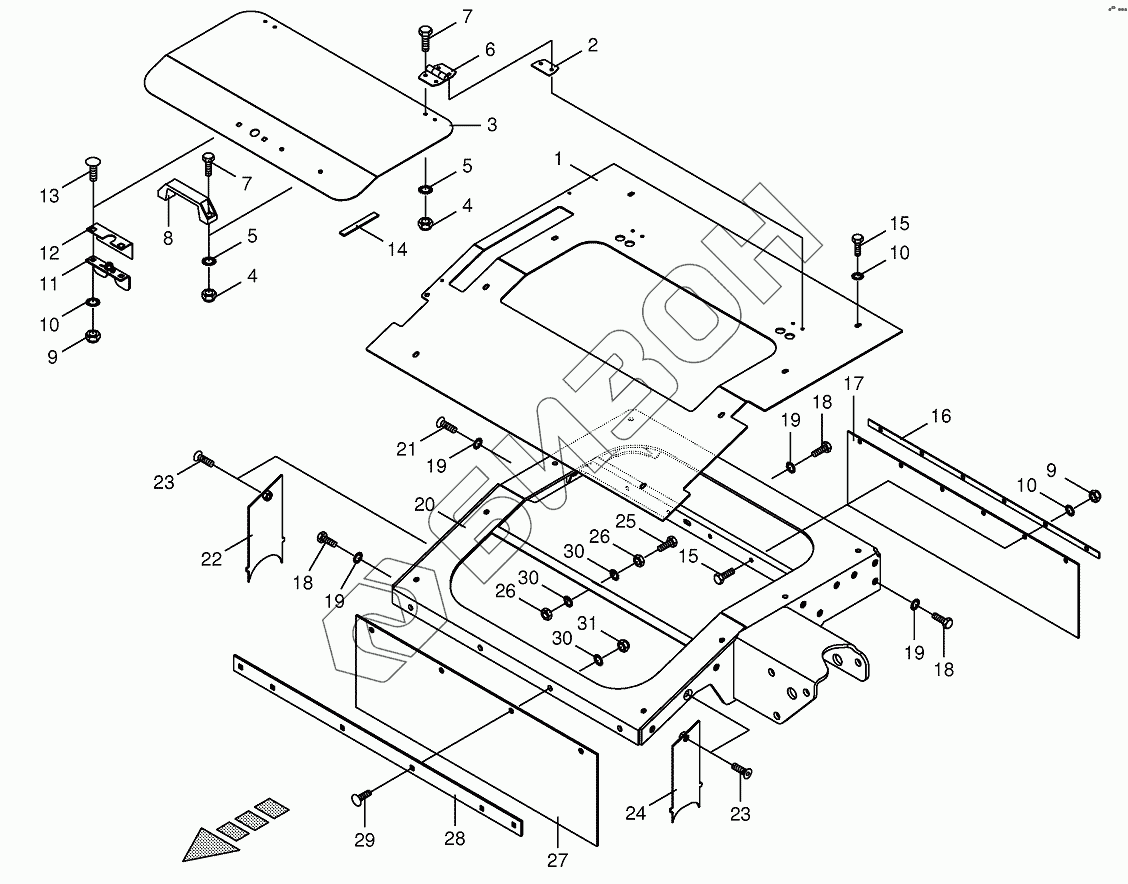

Графический каталог запасных частей к технике: KRONE BIG-X-700. Cover-Feeder Housing
1
2
3
4
4
5
5
6
7
7
8
9
9
10
10
10
11
12
13
14
15
15
16
17
18
18
18
18
18
18
18
19
19
19
19
20
21
22
22
22
23
23
24
24
24
25
26
26
27
28
29
29
29
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200263581 | Roof |
Загрузка ...
|
|
| 2 | 200227040 | Spacer plate |
Загрузка ...
|
|
| 3 | 200263610 | Maintenance door |
Загрузка ...
|
|
| 4 | 009087041 | Locknut |
Загрузка ...
|
|
| 5 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 6 | 270012110 | Hinge |
Загрузка ...
|
|
| 7 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009249150 | Hand grip |
Загрузка ...
|
|
| 9 | 009087060 | Locknut |
Загрузка ...
|
|
| 10 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009389841 | Gate lock |
Загрузка ...
|
|
| 12 | 002197830 | Angle |
Загрузка ...
|
|
| 13 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 14 | 009383030 | Sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 15 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 16 | 002174600 | Clamping strap |
Загрузка ...
|
|
| 17 | 002174590 | Rubber cover |
Загрузка ...
|
|
| 18 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 20 | 200263602 | Cover |
Загрузка ...
|
|
| 21 | 900012870 | Fillister head screw |
Загрузка ...
|
|
| 22 | 200263660 | Slot cover-right |
Загрузка ...
|
|
| 22 | 200273150 | Slot cover-right |
Загрузка ...
|
|
| 23 | 009040022 | Countersunkscrew |
Загрузка ...
|
|
| 24 | 200273140 | Slot cover-left |
Загрузка ...
|
|
| 24 | 200263650 | Slot cover-left |
Загрузка ...
|
|
| 25 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009082120 | Hex nut |
Загрузка ...
|
|
| 27 | 002279641 | Rubber cover |
Загрузка ...
|
|
| 28 | 200263620 | Strut |
Загрузка ...
|
|
| 29 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 29 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 30 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009087580 | Locknut |
Загрузка ...
|
