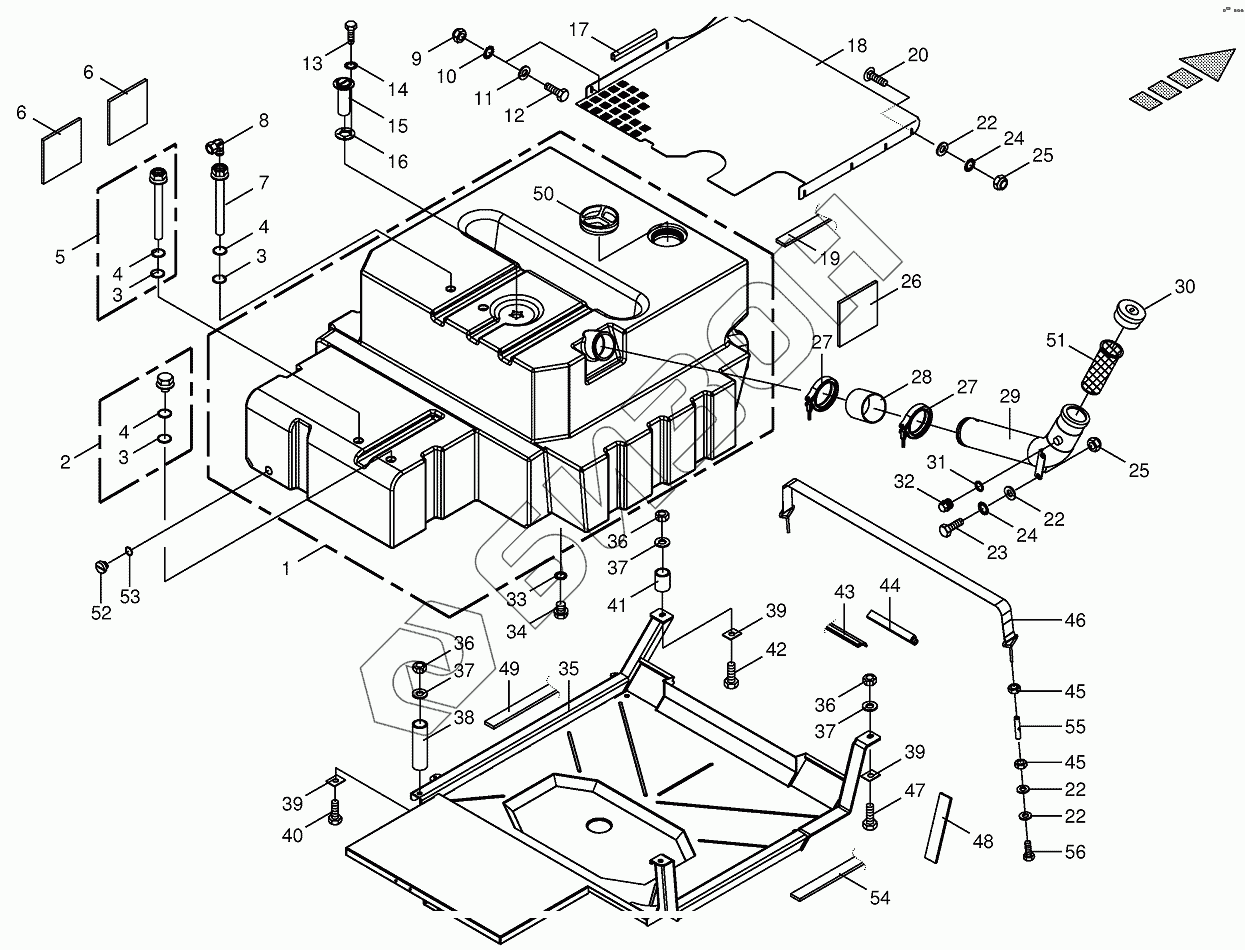

Графический каталог запасных частей к технике: KRONE BIG-X-700. Diesel fuel tank
1
2
3
3
3
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
22
22
22
23
24
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
36
36
37
37
37
38
39
39
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270045570 | Diesel tank |
Загрузка ...
|
|
| 2 | 002158020 | Screw plug |
Загрузка ...
|
|
| 3 | 009375250 | O-ring |
Загрузка ...
|
|
| 4 | 009376340 | O-ring |
Загрузка ...
|
|
| 5 | 002169571 | Return port |
Загрузка ...
|
|
| 6 | 002150500 | Rubber plate |
Загрузка ...
|
|
| 7 | 002169612 | Flow connexion |
Загрузка ...
|
|
| 8 | 009210671 | Angle lug |
Загрузка ...
|
|
| 9 | 009087010 | Locknut |
Загрузка ...
|
|
| 10 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009106090 | Washer |
Загрузка ...
|
|
| 12 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 13 | 900005410 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009100310 | Spring washer |
Загрузка ...
|
|
| 15 | 002280071 | Sender plunging tube |
Загрузка ...
|
|
| 16 | 270039651 | Gasket ring |
Загрузка ...
|
|
| 17 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
|
| 18 | 200214790 | Tank cover |
Загрузка ...
|
|
| 19 | 009385560 | Self-adhesive sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 20 | 009047322 | Coach bolt |
Загрузка ...
|
|
| 22 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009104130 | Washer |
Загрузка ...
|
|
| 25 | 009087060 | Locknut |
Загрузка ...
|
|
| 26 | 002150300 | Rubber plate |
Загрузка ...
|
|
| 27 | 009240400 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 28 | 200236470 | Tank lug collar |
Загрузка ...
|
|
| 29 | 002169761 | Filler neck |
Загрузка ...
|
|
| 30 | 009401230 | Oil tank filler cap |
Загрузка ...
|
|
| 31 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 32 | 009060101 | Screw plug |
Загрузка ...
|
|
| 33 | 009376370 | O-ring |
Загрузка ...
|
|
| 34 | 002158050 | Drain bolt |
Загрузка ...
|
|
| 35 | 200254790 | Tank support |
Загрузка ...
|
|
| 36 | 009082200 | Hex nut |
Загрузка ...
|
|
| 37 | 009103620 | Washer |
Загрузка ...
|
|
| 38 | 002169661 | Spacer tube |
Загрузка ...
|
|
| 39 | 002253440 | Pressure plate |
Загрузка ...
|
|
| 40 | 009002220 | Hex head bolt |
Загрузка ...
|
|
| 41 | 002169651 | Spacer tube |
Загрузка ...
|
|
| 42 | 009014920 | Hex head bolt |
Загрузка ...
|
|
| 43 | 002233911 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 44 | 009386941 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 45 | 009082100 | Hex nut |
Загрузка ...
|
|
| 46 | 200273470 | Fabric tape |
Загрузка ...
|
|
| 47 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 48 | 002274632 | Rubber plate |
Загрузка ...
|
|
| 49 | 002274612 | Rubber plate-below |
Загрузка ...
|
|
| 50 | 270022070 | Expurgatorial cap |
Загрузка ...
|
|
| 51 | 002169900 | Sieve |
Загрузка ...
|
|
| 52 | 002147320 | Screw plug |
Загрузка ...
|
|
| 53 | 270065090 | Rubber seal |
Загрузка ...
|
|
| 54 | 200267340 | Rubber plate -below |
Загрузка ...
|
|
| 55 | 200273460 | Threaded jacket |
Загрузка ...
|
|
| 56 | 009014250 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
