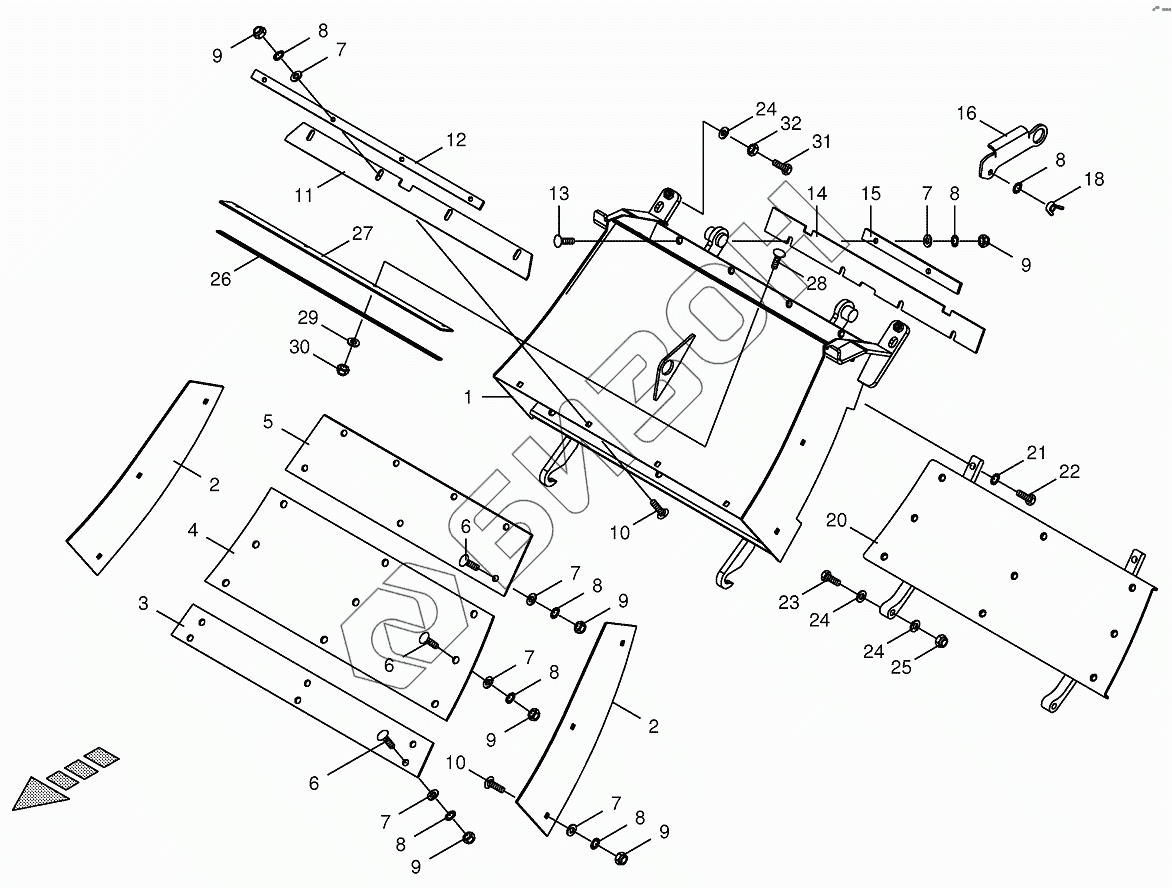

Графический каталог запасных частей к технике: KRONE BIG-X-700. Grass channel-spring-mounted
1
2
2
3
3
3
4
4
4
5
5
5
6
6
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
11
12
13
14
15
16
18
20
21
22
23
24
24
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200242623 | Grass slot trail |
Загрузка ...
|
|
| 2 | 200272990 | Wearing plate-lateral |
Загрузка ...
|
|
| 3 | 200242670 | Wearing plate |
Загрузка ...
|
|
| 3 | 200259930 | Wearing plate-HD optional |
Загрузка ...
|
|
| 4 | 200242660 | Wearing plate |
Загрузка ...
|
|
| 4 | 200259950 | Wearing plate-HD optional |
Загрузка ...
|
|
| 5 | 200242650 | Wearing plate |
Загрузка ...
|
|
| 5 | 200259940 | Wearing plate-HD optional |
Загрузка ...
|
|
| 6 | 900013760 | Countersunkscrew |
Загрузка ...
|
|
| 7 | 009104140 | Washer |
Загрузка ...
|
|
| 8 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009087580 | Locknut |
Загрузка ...
|
|
| 10 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 11 | 200246110 | Sealing rubber |
Загрузка ...
|
|
| 12 | 200246100 | Cover plate |
Загрузка ...
|
|
| 13 | 009040200 | Countersunkscrew |
Загрузка ...
|
|
| 14 | 200246120 | Sealing rubber |
Загрузка ...
|
|
| 15 | 002195112 | Support bar |
Загрузка ...
|
|
| 16 | 200248530 | Crane splice |
Загрузка ...
|
|
| 18 | 009093111 | Nut |
Загрузка ...
|
|
| 20 | 200242630 | Cover |
Загрузка ...
|
|
| 21 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009002272 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009105061 | Washer |
Загрузка ...
|
|
| 25 | 009087010 | Locknut |
Загрузка ...
|
|
| 26 | 200257210 | Clamping strap |
Загрузка ...
|
|
| 27 | 200257200 | Sealing rubber |
Загрузка ...
|
|
| 28 | 009047121 | Coach bolt |
Загрузка ...
|
|
| 29 | 009104111 | Washer |
Загрузка ...
|
|
| 30 | 009087041 | Locknut |
Загрузка ...
|
|
| 31 | 009003090 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009082150 | Hex nut |
Загрузка ...
|
