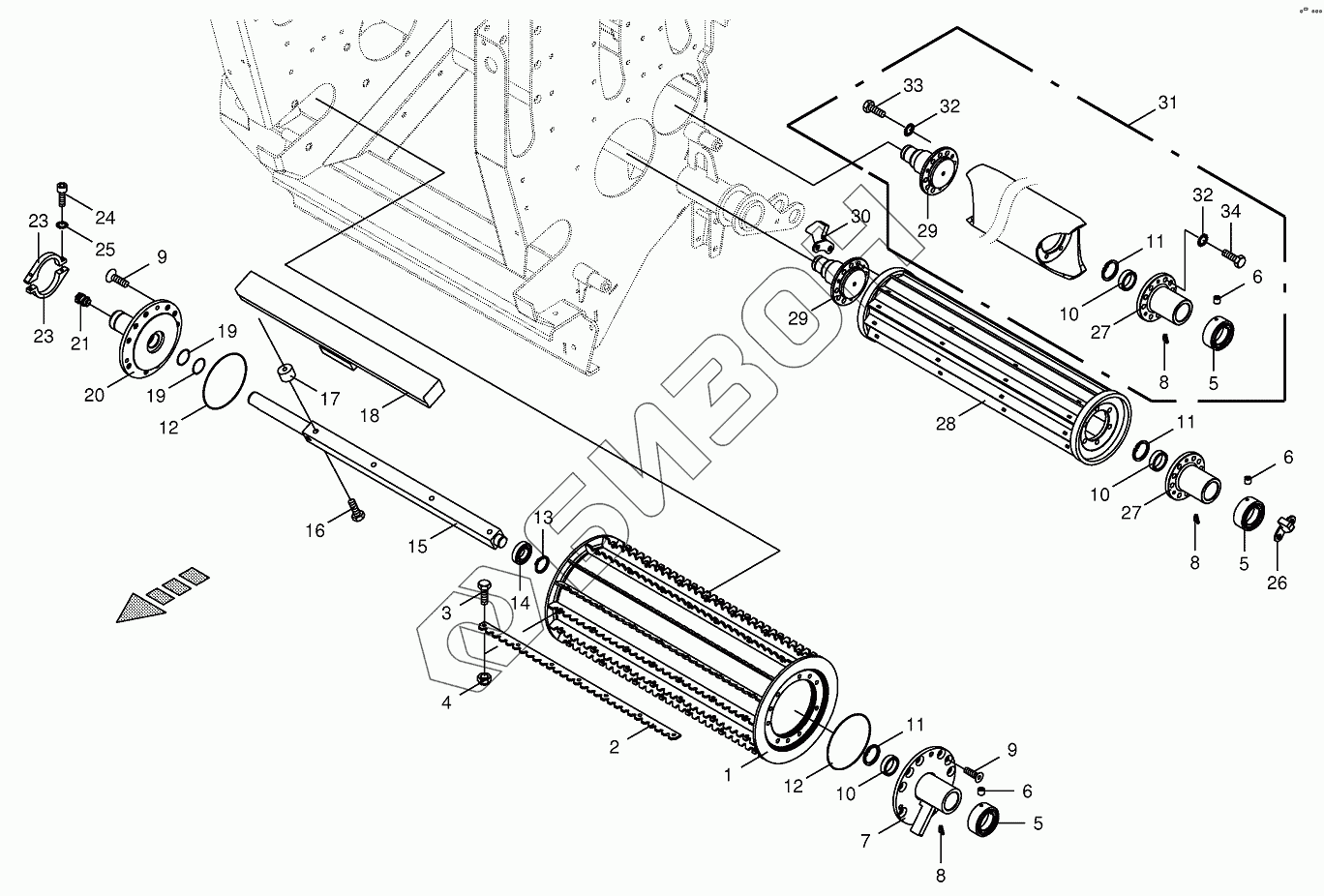

Графический каталог запасных частей к технике: KRONE BIG-X-700. Lower feed rollers
1
2
3
4
5
5
5
6
6
6
7
8
8
8
9
9
10
10
10
11
11
11
12
12
13
14
15
16
17
18
19
19
20
21
23
23
24
25
26
27
27
28
29
29
30
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200259670 | Feed roller-below |
Загрузка ...
|
|
| 2 | 200224180 | Serrated bar |
Загрузка ...
|
|
| 3 | 900001910 | Hex head bolt-special |
Загрузка ...
|
|
| 4 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 5 | 200259720 | Sealing bush |
Загрузка ...
|
|
| 6 | 009059212 | Threaded pin |
Загрузка ...
|
|
| 7 | 200259530 | Drive spigot |
Загрузка ...
|
|
| 8 | 009191060 | Grease niple |
Загрузка ...
|
|
| 9 | 900014160 | Countersunkscrew |
Загрузка ...
|
|
| 10 | 200259760 | Ring |
Загрузка ...
|
|
| 11 | 009116510 | Circlip |
Загрузка ...
|
|
| 12 | 009376010 | O-ring |
Загрузка ...
|
|
| 13 | 009115360 | Circlip |
Загрузка ...
|
|
| 14 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 15 | 200259330 | Axle |
Загрузка ...
|
|
| 16 | 009014391 | Hex head bolt |
Загрузка ...
|
|
| 17 | 002242262 | Spacer |
Загрузка ...
|
|
| 18 | 002242256 | Metal sensor-Metal positioning |
Загрузка ...
|
|
| 19 | 009375030 | O-ring |
Загрузка ...
|
|
| 20 | 200219740 | Bearing bolt |
Загрузка ...
|
|
| 21 | 003034491 | Strain relief bolting |
Загрузка ...
|
|
| 23 | 200244450 | Stripper-below right |
Загрузка ...
|
|
| 24 | 009030751 | Allen screw |
Загрузка ...
|
|
| 25 | 009099030 | Detent edged washer |
Загрузка ...
|
|
| 26 | 200295331 | Scraper |
Загрузка ...
|
|
| 27 | 200259840 | Drive spigot |
Загрузка ...
|
|
| 28 | 200204692 | Intermediate roller-below |
Загрузка ...
|
|
| 29 | 200218110 | Bearing bolt |
Загрузка ...
|
|
| 30 | 200295351 | Scraper |
Загрузка ...
|
|
| 31 | 200294470 | Smoothing roll |
Загрузка ...
|
|
| 32 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 33 | 900014200 | Hex head bolt |
Загрузка ...
|
|
| 34 | 900014210 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
