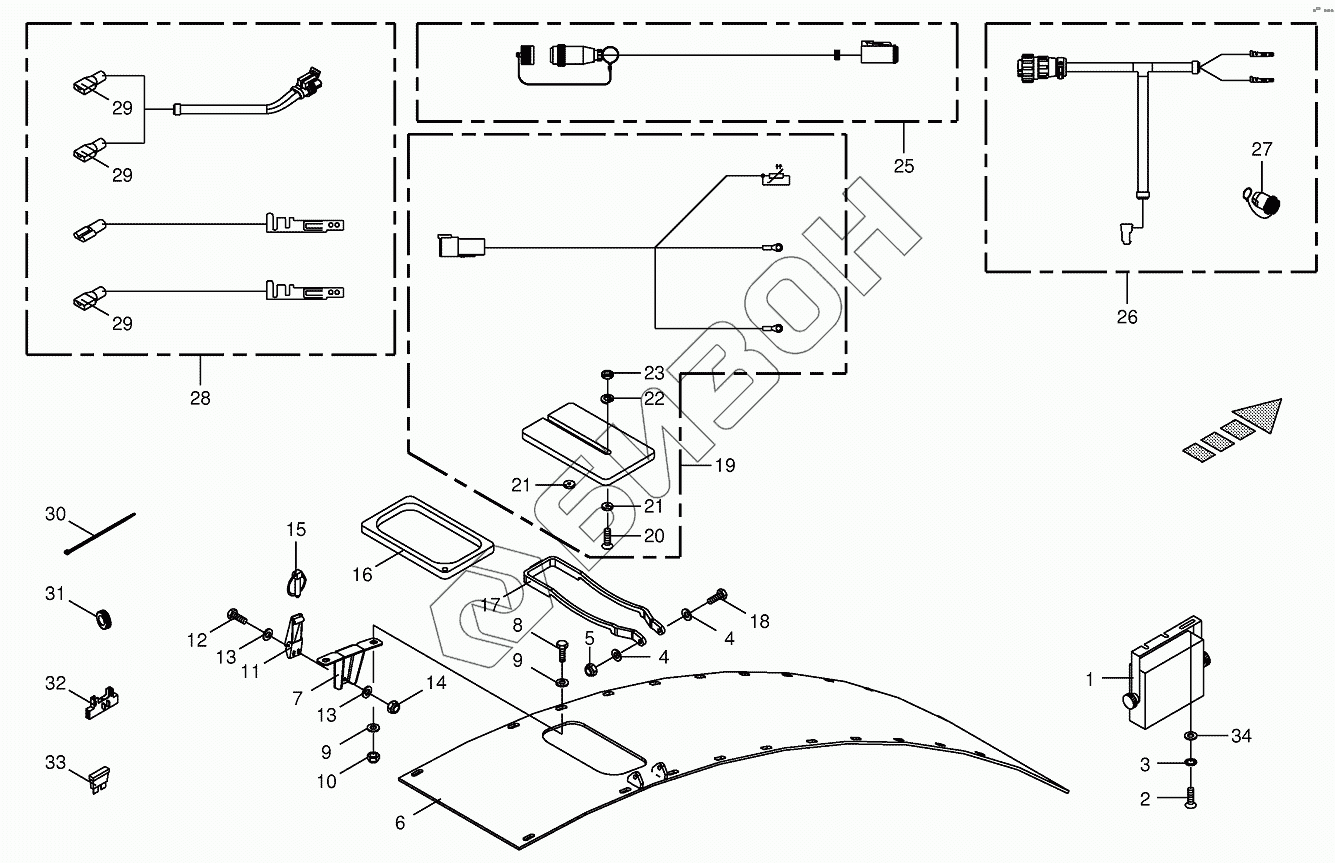

Графический каталог запасных частей к технике: KRONE BIG-X-700. Moisture measurement
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
25
26
27
28
29
29
29
30
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200805920 | Control unit |
Загрузка ...
|
|
| 2 | 900014560 | Fillister head screw |
Загрузка ...
|
|
| 3 | 900013800 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009104130 | Washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 200256580 | Wearing plate |
Загрузка ...
|
|
| 7 | 200259820 | Support |
Загрузка ...
|
|
| 8 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 9 | 900001210 | Washer |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 009242190 | Clamping lock |
Загрузка ...
|
|
| 12 | 009002920 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009103650 | Washer |
Загрузка ...
|
|
| 14 | 009087020 | Locknut |
Загрузка ...
|
|
| 15 | 009170140 | Linch pin |
Загрузка ...
|
|
| 16 | 200267770 | Wearing plate |
Загрузка ...
|
|
| 17 | 200256600 | Fold-away bow |
Загрузка ...
|
|
| 18 | 009010542 | Hex head bolt |
Загрузка ...
|
|
| 19 | 200256610 | Sensorplate |
Загрузка ...
|
|
| 20 | 009043451 | Countersunkscrew |
Загрузка ...
|
|
| 21 | 200259830 | Cone pulley |
Загрузка ...
|
|
| 22 | 009100310 | Spring washer |
Загрузка ...
|
|
| 23 | 900012780 | Hex nut -low form |
Загрузка ...
|
|
| 25 | 200812030 | Wiring harness -sensors |
Загрузка ...
|
|
| 26 | 200812780 | Wiring harness |
Загрузка ...
|
|
| 27 | 003024720 | Connector-7-pole |
Загрузка ...
|
|
| 28 | 200812770 | Cable |
Загрузка ...
|
|
| 29 | 003026890 | Flat sleeve-blue |
Загрузка ...
|
|
| 30 | 009226711 | Cable band |
Загрузка ...
|
|
| 30 | 009226731 | Cable band |
Загрузка ...
|
|
| 31 | 009242080 | Cable bushing |
Загрузка ...
|
|
| 32 | 200805930 | Fuse carrier |
Загрузка ...
|
|
| 33 | 200805560 | Flat fuse |
Загрузка ...
|
|
| 34 | 009103511 | Washer |
Загрузка ...
|
