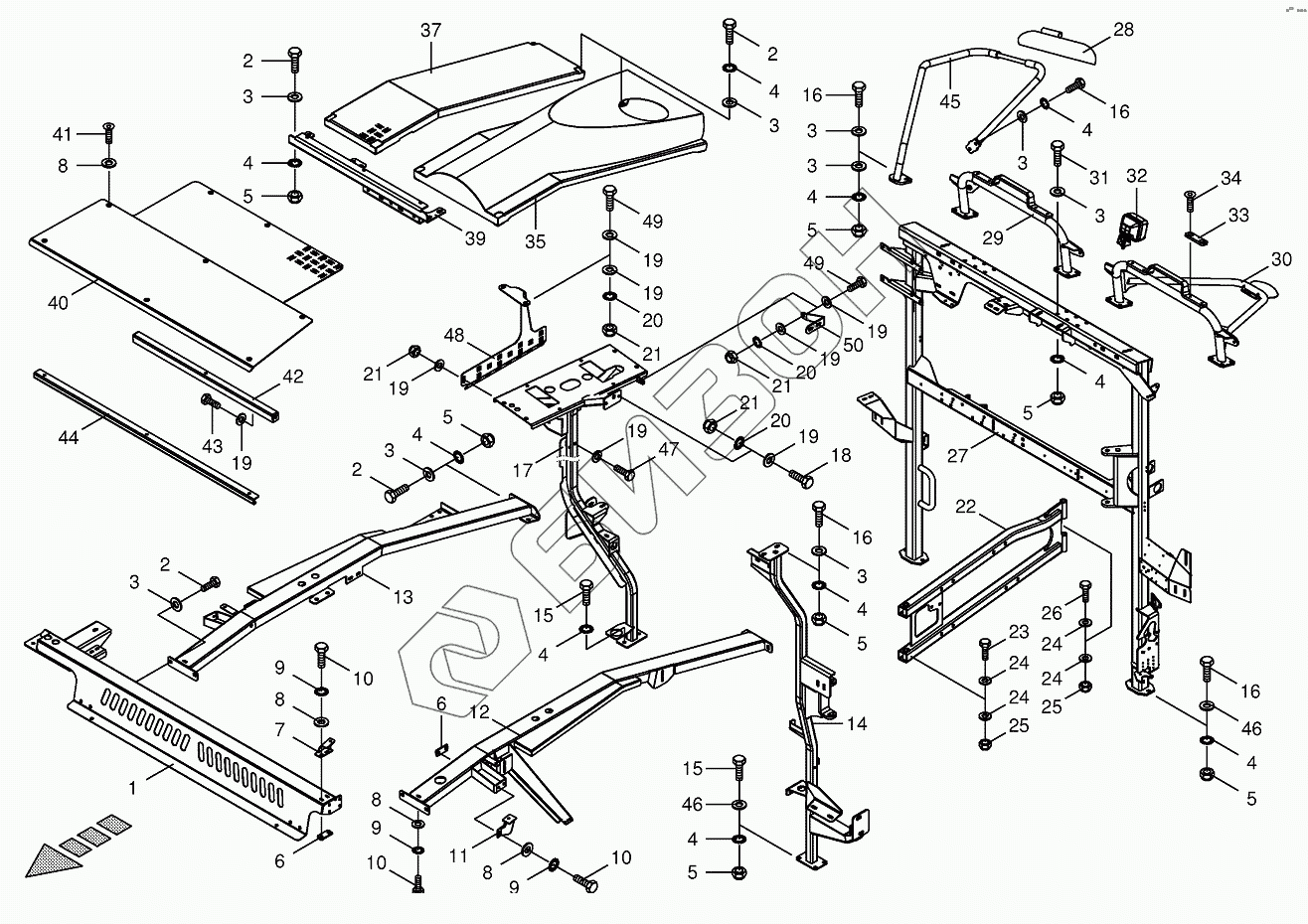

Графический каталог запасных частей к технике: KRONE BIG-X-700. Panelling frame/Cladding-back top
1
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
7
7
7
8
8
8
8
9
9
9
10
10
10
11
11
11
12
13
14
15
15
16
16
16
16
17
18
19
19
19
19
19
19
19
19
20
20
20
21
21
21
21
22
23
24
24
24
24
25
25
26
27
28
29
30
31
32
33
34
35
37
39
40
41
42
43
44
45
46
46
47
48
49
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 1 | 200235400 | Cross arm-front |
Загрузка ...
|
|
| 2 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 002132870 | Carrier plate |
Загрузка ...
|
|
| 7 | 002285660 | Cladding retainer-left |
Загрузка ...
|
|
| 7 | 002285620 | Cladding retainer-right |
Загрузка ...
|
|
| 8 | 009106030 | Washer |
Загрузка ...
|
|
| 9 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002264741 | Cladding retainer-left |
Загрузка ...
|
|
| 11 | 002264871 | Cladding retainer-right |
Загрузка ...
|
|
| 12 | 200264650 | Top brace-left |
Загрузка ...
|
|
| 13 | 200264630 | Top brace-right |
Загрузка ...
|
|
| 14 | 200264810 | Support-left middle |
Загрузка ...
|
|
| 15 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 17 | 200265200 | Support-right middle |
Загрузка ...
|
|
| 18 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009104140 | Washer |
Загрузка ...
|
|
| 20 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009087580 | Locknut |
Загрузка ...
|
|
| 22 | 200264740 | Hydraulic tank panel |
Загрузка ...
|
|
| 23 | 009011411 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009103031 | Washer |
Загрузка ...
|
|
| 25 | 009087190 | Locknut |
Загрузка ...
|
|
| 26 | 900005050 | Hex head bolt |
Загрузка ...
|
|
| 27 | 200265321 | Rear support |
Загрузка ...
|
|
| 28 | 009385040 | Rear view mirror |
Загрузка ...
|
|
| 29 | 200274680 | Emission uptake |
Загрузка ...
|
|
| 30 | 200274650 | Emission uptake |
Загрузка ...
|
|
| 31 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009246350 | Work light |
Загрузка ...
|
|
| 33 | 200274740 | Plastic bar |
Загрузка ...
|
|
| 34 | 009040433 | Countersunkscrew |
Загрузка ...
|
|
| 35 | 200252621 | Silencer guard |
Загрузка ...
|
|
| 37 | 200273020 | Chequered plate-back |
Загрузка ...
|
|
| 39 | 200264880 | Longitudinal strut |
Загрузка ...
|
|
| 40 | 200252820 | Cover plate |
Загрузка ...
|
|
| 41 | 009047090 | Fillister head screw |
Загрузка ...
|
|
| 42 | 200264610 | Contrefiche intermdiaire |
Загрузка ...
|
|
| 43 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 44 | 200264600 | Top brace-front |
Загрузка ...
|
|
| 45 | 200274730 | Mirror support |
Загрузка ...
|
|
| 46 | 009103200 | Washer |
Загрузка ...
|
|
| 47 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 48 | 200273360 | Support |
Загрузка ...
|
|
| 49 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 50 | 200273310 | Supporting strap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
