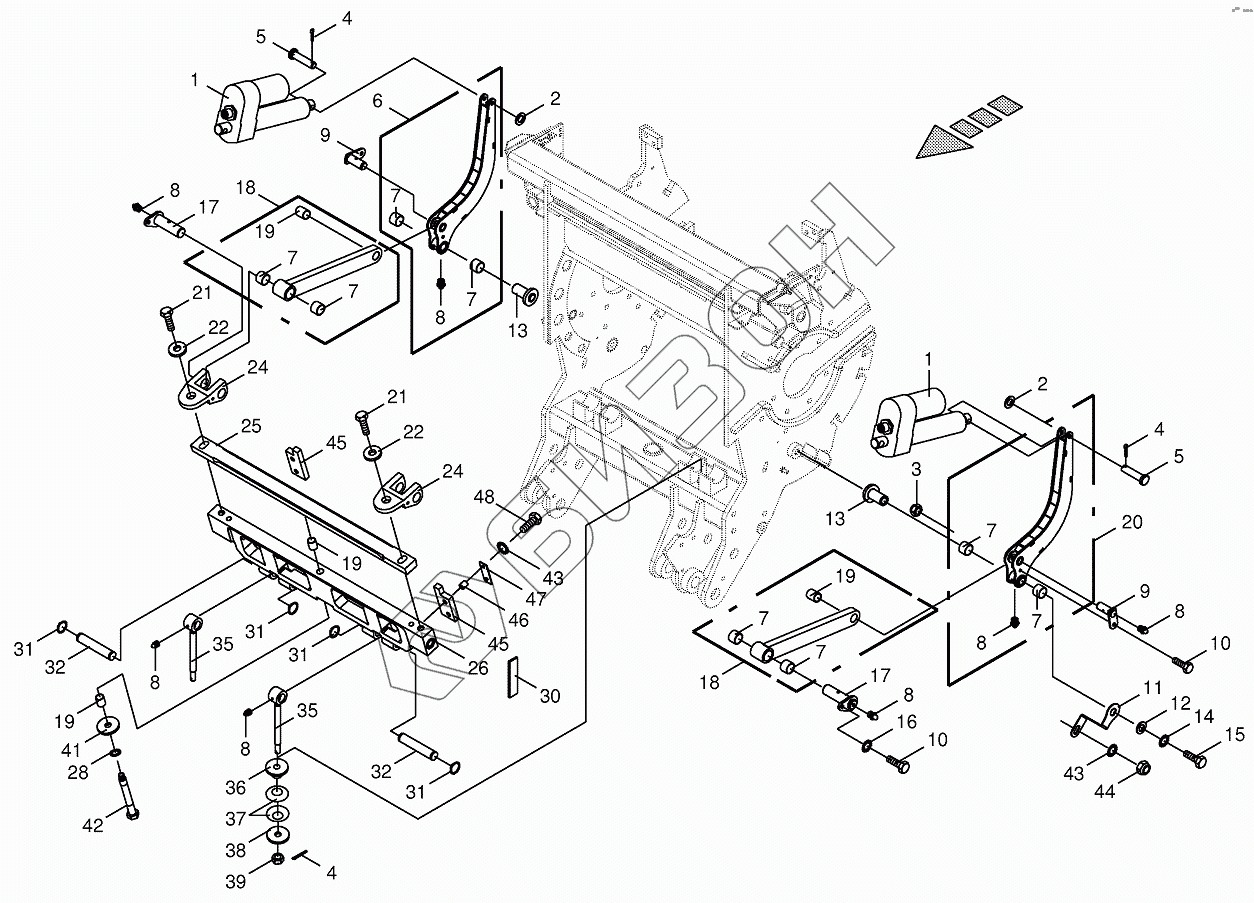

Графический каталог запасных частей к технике: KRONE BIG-X-700. Shear bar adjustment
1
1
2
2
3
4
4
4
5
5
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
10
10
11
12
13
13
14
15
16
17
17
18
18
19
19
19
19
20
21
21
22
22
24
24
25
25
25
26
28
30
31
31
31
31
32
32
35
35
36
37
38
39
41
42
43
43
44
45
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003031622 | Engine |
Загрузка ...
|
|
| 2 | 009105061 | Washer |
Загрузка ...
|
|
| 3 | 009087060 | Locknut |
Загрузка ...
|
|
| 4 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 5 | 002177111 | Pin |
Загрузка ...
|
|
| 6 | 002141921 | Rocker-right |
Загрузка ...
|
|
| 7 | 009353340 | Bearing bush |
Загрузка ...
|
|
| 8 | 009191050 | Grease niple |
Загрузка ...
|
|
| 9 | 002164571 | Pin |
Загрузка ...
|
|
| 10 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 11 | 200277401 | Locking plate-not spring-mounted |
Загрузка ...
|
|
| 12 | 009003620 | Hex head bolt |
Загрузка ...
|
|
| 13 | 200275730 | Bushing-spring-mounted |
Загрузка ...
|
|
| 14 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009003481 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 17 | 002142050 | Pin |
Загрузка ...
|
|
| 18 | 002142010 | Lever |
Загрузка ...
|
|
| 19 | 009353270 | Bearing bush |
Загрузка ...
|
|
| 20 | 002141961 | Rocker-left |
Загрузка ...
|
|
| 21 | 009015070 | Hex head bolt |
Загрузка ...
|
|
| 22 | 002216370 | Washer |
Загрузка ...
|
|
| 24 | 002153880 | Tension plate |
Загрузка ...
|
|
| 25 | 270071530 | Counter blade-grass standard |
Загрузка ...
|
|
| 25 | 002242613 | Counter blade-maize, grass special |
Загрузка ...
|
|
| 26 | 200236681 | Counter blade carrier |
Загрузка ...
|
|
| 28 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009401220 | Self-adhesive sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 31 | 009115351 | Circlip |
Загрузка ...
|
|
| 32 | 002214621 | Pin |
Загрузка ...
|
|
| 35 | 002153862 | Con-rod |
Загрузка ...
|
|
| 36 | 002216314 | Guide |
Загрузка ...
|
|
| 37 | 009099280 | Spring washer |
Загрузка ...
|
|
| 38 | 002216320 | Washer |
Загрузка ...
|
|
| 39 | 009089152 | Castellated nut |
Загрузка ...
|
|
| 41 | 002161780 | Washer |
Загрузка ...
|
|
| 42 | 200236700 | Fit bolt -spring-mounted |
Загрузка ...
|
|
| 43 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 44 | 009087580 | Locknut |
Загрузка ...
|
|
| 45 | 200278050 | Gap cover-spring-mounted |
Загрузка ...
|
|
| 46 | 002853080 | Bushing-spring-mounted |
Загрузка ...
|
|
| 47 | 200294860 | Plating |
Загрузка ...
|
|
| 48 | 009006380 | Hex head bolt |
Загрузка ...
|
