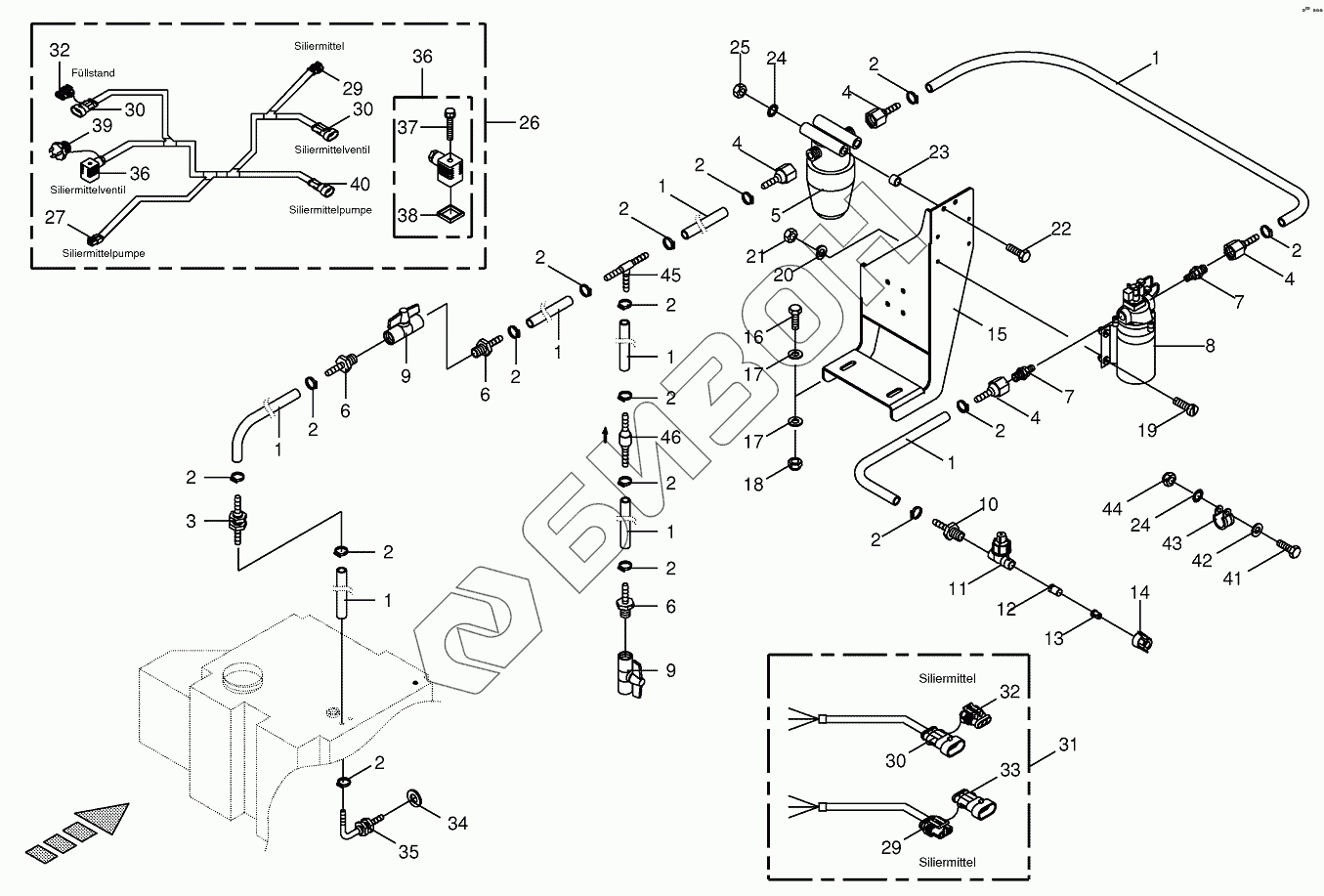

Графический каталог запасных частей к технике: KRONE BIG-X-700. Silage agent system/Wiring harness
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
4
4
4
5
6
6
6
7
7
8
9
9
10
11
12
13
13
13
13
13
14
14
14
14
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
27
29
29
30
30
30
31
32
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009405190 | 009405190 | Elbow union |
Загрузка ...
|
|
| 1 | 009405110 | Pressure hose-red |
Загрузка ...
|
|
| 2 | 009240011 | Tube clip |
Загрузка ...
|
|
| 3 | 009405090 | Straight 2-way connector |
Загрузка ...
|
|
| 4 | 009405070 | Connector |
Загрузка ...
|
|
| 5 | 009405060 | Filter |
Загрузка ...
|
|
| 6 | 009405220 | Connector |
Загрузка ...
|
|
| 7 | 009405050 | Double nipple |
Загрузка ...
|
|
| 8 | 003039840 | Silage agent pump |
Загрузка ...
|
|
| 9 | 009405210 | Ball cock |
Загрузка ...
|
|
| 10 | 009405250 | Connector |
Загрузка ...
|
|
| 11 | 009405140 | Threaded nozzle support |
Загрузка ...
|
|
| 12 | 009405200 | Filter cartridge |
Загрузка ...
|
|
| 13 | 009405150 | Flat stream nozzle-red |
Загрузка ...
|
|
| 13 | 009405170 | Flat stream nozzle-blue |
Загрузка ...
|
|
| 13 | 009405120 | Flat stream nozzle-orange |
Загрузка ...
|
|
| 14 | 009405130 | Bayonet cap-orange |
Загрузка ...
|
|
| 14 | 009405160 | Bayonet cap-red |
Загрузка ...
|
|
| 14 | 009405180 | Bayonet cap-blue |
Загрузка ...
|
|
| 15 | 200270160 | Support |
Загрузка ...
|
|
| 16 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 17 | 900001210 | Washer |
Загрузка ...
|
|
| 18 | 009087580 | Locknut |
Загрузка ...
|
|
| 19 | 009036610 | Allen screw |
Загрузка ...
|
|
| 20 | 009100310 | Spring washer |
Загрузка ...
|
|
| 21 | 009082071 | Hex nut |
Загрузка ...
|
|
| 22 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 23 | 002147350 | Bushing |
Загрузка ...
|
|
| 24 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009082100 | Hex nut |
Загрузка ...
|
|
| 26 | 200803620 | Wiring harness |
Загрузка ...
|
|
| 27 | 003033160 | Plug-2-pole |
Загрузка ...
|
|
| 29 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 30 | 003023550 | Coupling socket-3-pole |
Загрузка ...
|
|
| 31 | 003035581 | Wiring harness |
Загрузка ...
|
|
| 32 | 003029670 | Blind bushing plug-3-pole |
Загрузка ...
|
|
| 33 | 003033790 | Blind-pin casing-3-pole |
Загрузка ...
|
|
| 34 | 009105122 | Washer |
Загрузка ...
|
|
| 35 | 009405190 | Elbow union |
Загрузка ...
|
|
| 36 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 37 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 38 | 003011860 | Gasket |
Загрузка ...
|
|
| 39 | 003020050 | Connector plug-2-pole |
Загрузка ...
|
|
| 40 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 41 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009106030 | Washer |
Загрузка ...
|
|
| 43 | 900004190 | Tube clip w. rubber |
Загрузка ...
|
|
| 44 | 009087060 | Locknut |
Загрузка ...
|
|
| 45 | 270013120 | T-connector |
Загрузка ...
|
|
| 46 | 270028200 | Non-return valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
