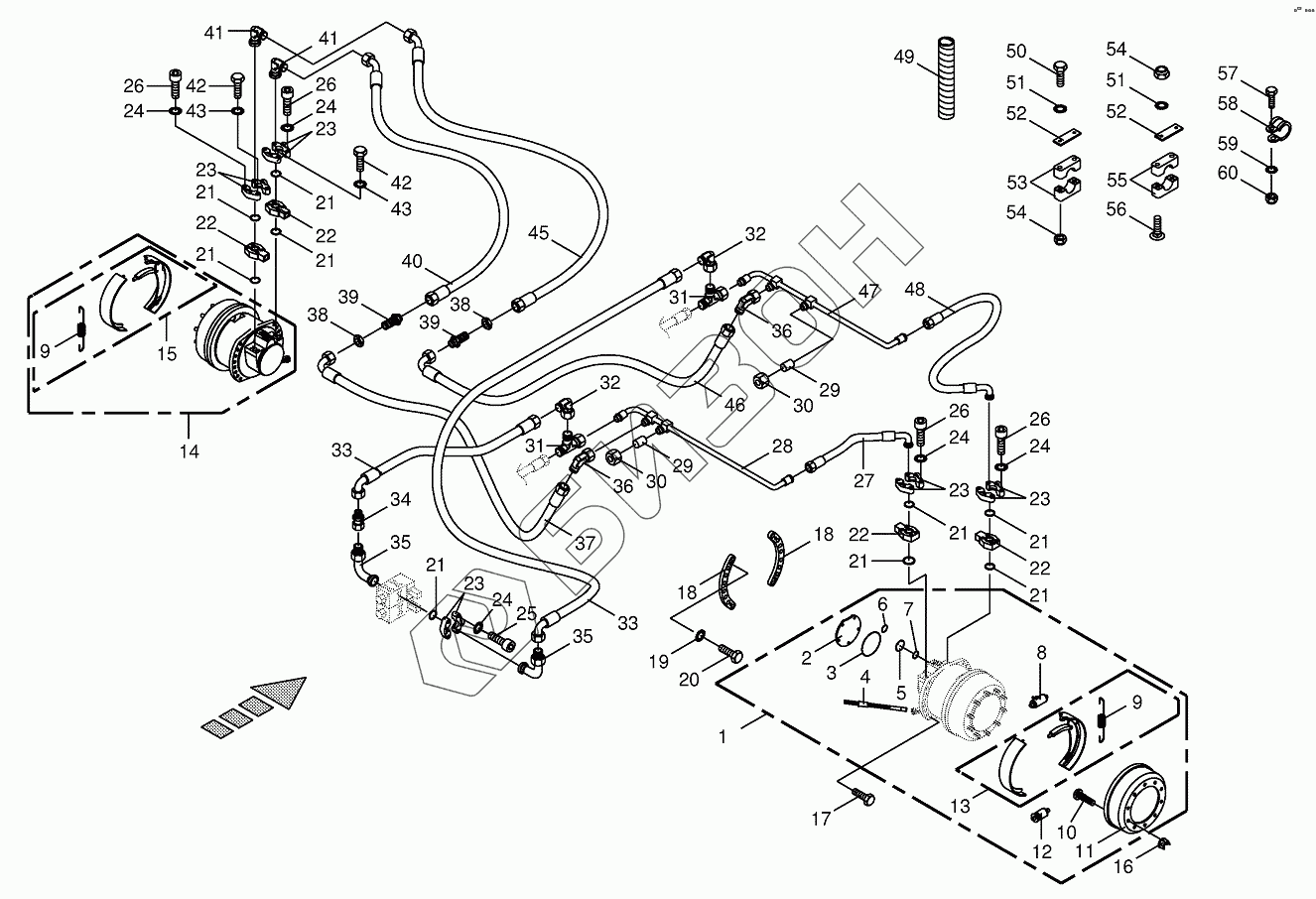

Графический каталог запасных частей к технике: KRONE BIG-X-700. Traction drive wheel engine-front
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
21
21
21
21
21
21
21
22
22
22
22
23
23
23
23
23
24
24
24
24
24
25
26
26
26
26
27
28
29
29
30
30
31
31
32
32
33
33
34
35
35
36
36
37
38
38
39
39
40
41
41
42
42
43
43
45
46
47
48
49
50
50
51
51
52
52
53
54
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002220031 | Wheel motor-right front |
Загрузка ...
|
|
| 2 | 009190550 | Cover |
Загрузка ...
|
|
| 3 | 009376300 | O-ring |
Загрузка ...
|
|
| 4 | 009190590 | Brake cable |
Загрузка ...
|
|
| 5 | 009190910 | Lid for operating piston |
Загрузка ...
|
|
| 6 | 900002260 | O-ring |
Загрузка ...
|
|
| 7 | 009376310 | O-ring |
Загрузка ...
|
|
| 8 | 009190580 | Wheel brake cylinder |
Загрузка ...
|
|
| 9 | 009190610 | Spring set |
Загрузка ...
|
|
| 10 | 009191180 | Wheel pin |
Загрузка ...
|
|
| 11 | 009190600 | Brake drum-10 hole |
Загрузка ...
|
|
| 12 | 009405430 | Autom. adjuster |
Загрузка ...
|
|
| 13 | 270009290 | Brake shoe-right, incl. spring |
Загрузка ...
|
|
| 14 | 002220041 | Wheel motor-left front |
Загрузка ...
|
|
| 15 | 270009710 | Brake shoe-left |
Загрузка ...
|
|
| 16 | 009102240 | Nut |
Загрузка ...
|
|
| 17 | 009003110 | Hex head bolt |
Загрузка ...
|
|
| 18 | 200220761 | Screw-in slat |
Загрузка ...
|
|
| 19 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009014211 | Hex head bolt |
Загрузка ...
|
|
| 21 | 270039240 | Flange gasket |
Загрузка ...
|
|
| 22 | 270058800 | SAE intermediate flange |
Загрузка ...
|
|
| 23 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 24 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009031431 | Allen screw |
Загрузка ...
|
|
| 26 | 009031471 | Allen screw |
Загрузка ...
|
|
| 27 | 009198570 | High pressure hose line |
Загрузка ...
|
|
| 28 | 200202670 | Solder piece |
Загрузка ...
|
|
| 29 | 900005090 | Locking cone w. O-ring |
Загрузка ...
|
|
| 30 | 270038740 | Nozzle disc cap |
Загрузка ...
|
|
| 31 | 270038730 | Adjustable L connection |
Загрузка ...
|
|
| 32 | 009199040 | Lug |
Загрузка ...
|
|
| 33 | 270038900 | High pressure hose line |
Загрузка ...
|
|
| 34 | 270039010 | Reducer fitting |
Загрузка ...
|
|
| 35 | 270020840 | SAE-flange adapter |
Загрузка ...
|
|
| 36 | 270039030 | Angle lug-45° |
Загрузка ...
|
|
| 37 | 270039930 | High pressure hose line |
Загрузка ...
|
|
| 38 | 009080610 | Hex nut |
Загрузка ...
|
|
| 39 | 009193630 | Straight 2-way connector |
Загрузка ...
|
|
| 40 | 270038910 | High pressure hose line |
Загрузка ...
|
|
| 41 | 270038680 | SAE-flange adapter |
Загрузка ...
|
|
| 42 | 900004800 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 45 | 270039760 | High pressure hose line |
Загрузка ...
|
|
| 46 | 270023311 | High pressure hose line |
Загрузка ...
|
|
| 47 | 200202660 | Solder piece |
Загрузка ...
|
|
| 48 | 009198560 | High pressure hose line |
Загрузка ...
|
|
| 49 | 003012190 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 50 | 009014370 | Hex head bolt |
Загрузка ...
|
|
| 50 | 009003470 | Hex head bolt |
Загрузка ...
|
|
| 51 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 52 | 009251251 | Cover plate |
Загрузка ...
|
|
| 53 | 270039040 | Tube clamp-2 halves |
Загрузка ...
|
|
| 54 | 009087580 | Locknut |
Загрузка ...
|
|
| 55 | 270039300 | Tube clamp-2 halves |
Загрузка ...
|
|
| 56 | 009047642 | Coach bolt |
Загрузка ...
|
|
| 57 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 58 | 009240390 | Tube clip w. rubber |
Загрузка ...
|
|
| 59 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 60 | 009087060 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
