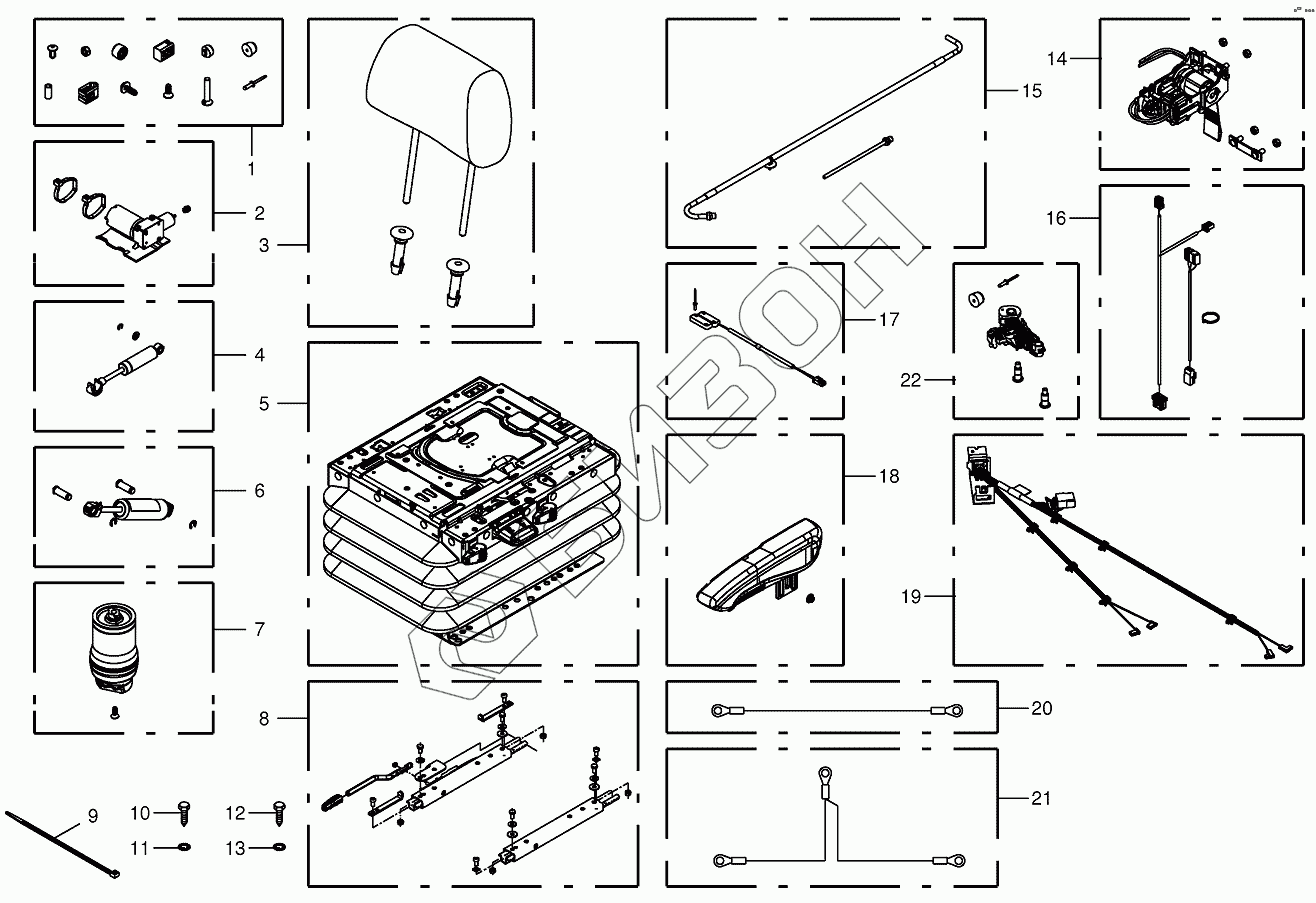

Графический каталог запасных частей к технике: KRONE BIG-X-700. Wear parts-driver's seat
1
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270077570 | 270077570 | Mastic |
Загрузка ...
|
|
| 270077580 | 270077580 | Mastic |
Загрузка ...
|
|
| 270077600 | 270077600 | Accessories |
Загрузка ...
|
|
| 270077510 | 270077510 | Mastic |
Загрузка ...
|
|
| 270077530 | 270077530 | Mastic |
Загрузка ...
|
|
| 1 | 270077310 | Wearing parts |
Загрузка ...
|
|
| 2 | 270077590 | Compressor-cpl. |
Загрузка ...
|
|
| 2 | 270077330 | Compressor |
Загрузка ...
|
|
| 3 | 200278990 | Headrest |
Загрузка ...
|
|
| 4 | 270077360 | Shock absorber |
Загрузка ...
|
|
| 5 | 270077320 | Suspension |
Загрузка ...
|
|
| 6 | 270077340 | Shock absorber |
Загрузка ...
|
|
| 6 | 270077540 | Shock absorber-cpl. |
Загрузка ...
|
|
| 7 | 270077300 | Pneumatic spring |
Загрузка ...
|
|
| 8 | 002205530 | Variable trail kit |
Загрузка ...
|
|
| 9 | 009226731 | Cable band |
Загрузка ...
|
|
| 10 | 900018590 | Self-tapping screw |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 900018600 | Self-tapping screw |
Загрузка ...
|
|
| 13 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 14 | 270077270 | Level control |
Загрузка ...
|
|
| 14 | 270077520 | Level control-cpl. |
Загрузка ...
|
|
| 15 | 270077610 | Inner tube-cpl. |
Загрузка ...
|
|
| 15 | 270077350 | Inner tube |
Загрузка ...
|
|
| 16 | 270077370 | Wiring harness |
Загрузка ...
|
|
| 17 | 270077620 | Seat switch-with solenoid |
Загрузка ...
|
|
| 18 | 270077380 | Armrest |
Загрузка ...
|
|
| 19 | 270077290 | Wiring harness |
Загрузка ...
|
|
| 20 | 200816010 | Wiring harness |
Загрузка ...
|
|
| 21 | 200816020 | Wiring harness |
Загрузка ...
|
|
| 22 | 270077560 | Fore/aft isolator-cpl. |
Загрузка ...
|
|
| 22 | 270077550 | Fore/aft isolator |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
