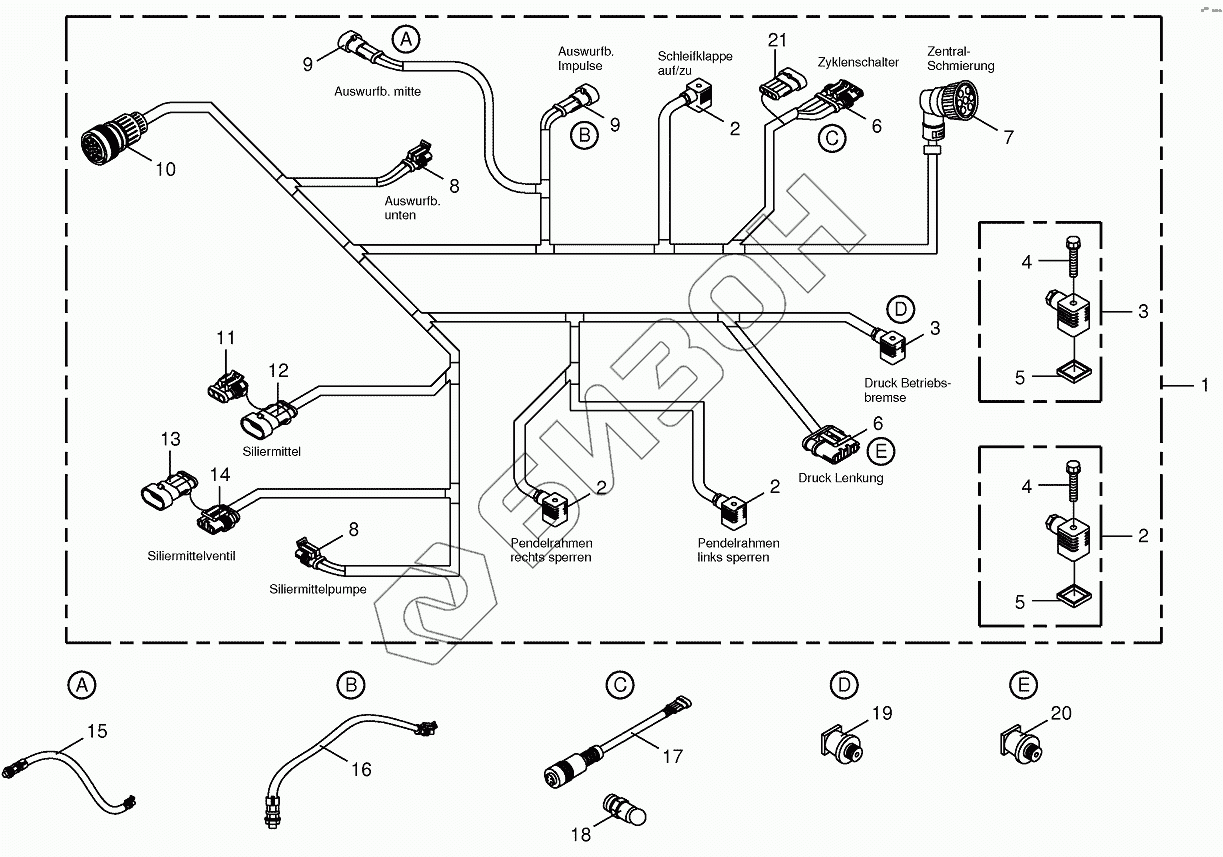

Графический каталог запасных частей к технике: KRONE BIG-X-700. Wiring harness-below the cabin
1
2
2
2
2
3
4
4
5
5
6
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200812060 | Wiring harness-below the cabin |
Загрузка ...
|
|
| 2 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 3 | 003018020 | Solenoid valve plug-black |
Загрузка ...
|
|
| 4 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 5 | 003011860 | Gasket |
Загрузка ...
|
|
| 6 | 003023530 | Plug-4-pole |
Загрузка ...
|
|
| 7 | 003034260 | AMP-circular plug-7-pole |
Загрузка ...
|
|
| 8 | 003023510 | Plug-2-pole |
Загрузка ...
|
|
| 9 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 10 | 003024310 | Plug-31-pole |
Загрузка ...
|
|
| 11 | 003029670 | Blind bushing plug-3-pole |
Загрузка ...
|
|
| 12 | 003023550 | Coupling socket-3-pole |
Загрузка ...
|
|
| 13 | 003033790 | Blind-pin casing-3-pole |
Загрузка ...
|
|
| 14 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 15 | 003024091 | Namursensor |
Загрузка ...
|
|
| 16 | 003024480 | Sensor |
Загрузка ...
|
|
| 17 | 003032271 | Adapter wire-4-pole |
Загрузка ...
|
|
| 18 | 003035640 | Cycles-switch-4-pole |
Загрузка ...
|
|
| 19 | 003020292 | Pressure transformer |
Загрузка ...
|
|
| 20 | 003026470 | Pressure sensor |
Загрузка ...
|
|
| 21 | 003029820 | Blind-pin casing-4-pole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
