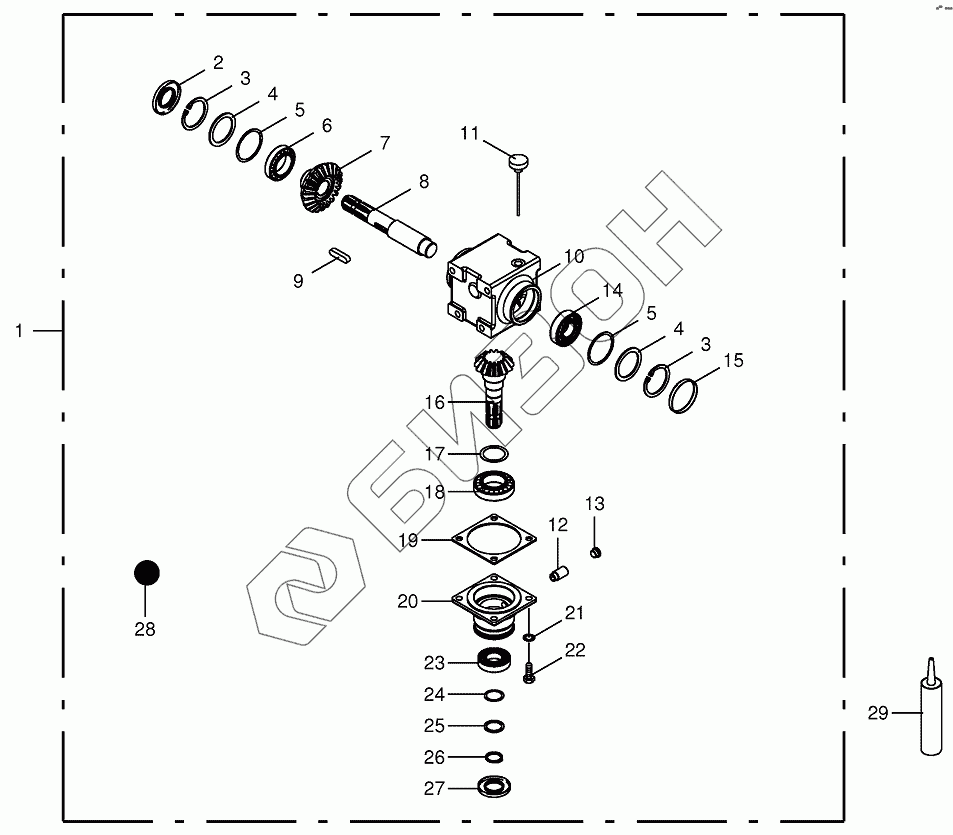

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Angle gear
1
2
3
3
4
4
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
17
17
17
18
19
20
21
22
23
24
24
24
24
24
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200264901 | Angle gear |
Загрузка ...
|
|
| 2 | 009363391 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 3 | 009116730 | Circlip |
Загрузка ...
|
|
| 4 | 009107411 | Supporting disc |
Загрузка ...
|
|
| 5 | 009110220 | Shim ring |
Загрузка ...
|
|
| 5 | 009110230 | Shim ring |
Загрузка ...
|
|
| 5 | 009110241 | Shim ring |
Загрузка ...
|
|
| 6 | 009321770 | Taper roller bearing |
Загрузка ...
|
|
| 7 | 200264940 | Bevel wheel |
Загрузка ...
|
|
| 8 | 001469741 | Gearbox shaft |
Загрузка ...
|
|
| 9 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 10 | 200290550 | Gearbox housing |
Загрузка ...
|
|
| 11 | 270090530 | Oil level dipstick with breath |
Загрузка ...
|
|
| 12 | 900019620 | Thread extension |
Загрузка ...
|
|
| 13 | 900019630 | Screw plug |
Загрузка ...
|
|
| 14 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 15 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 16 | 200264920 | Cone pinion shaft |
Загрузка ...
|
|
| 17 | 009109000 | Shim ring |
Загрузка ...
|
|
| 17 | 009109040 | Shim ring |
Загрузка ...
|
|
| 17 | 009109020 | Shim ring |
Загрузка ...
|
|
| 17 | 009109030 | Shim ring |
Загрузка ...
|
|
| 18 | 009321550 | Taper roller bearing |
Загрузка ...
|
|
| 19 | 001452121 | Gearbox seal |
Загрузка ...
|
|
| 20 | 200264951 | Cover |
Загрузка ...
|
|
| 21 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009301370 | Grooved ball bearing |
Загрузка ...
|
|
| 24 | 009111300 | Shim ring |
Загрузка ...
|
|
| 24 | 009111340 | Shim ring |
Загрузка ...
|
|
| 24 | 009111330 | Shim ring |
Загрузка ...
|
|
| 24 | 009111320 | Shim ring |
Загрузка ...
|
|
| 25 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 26 | 009115410 | Circlip |
Загрузка ...
|
|
| 27 | 009363371 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 28 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 29 | 009385120 | Screw locking-high-strength |
Загрузка ...
|
