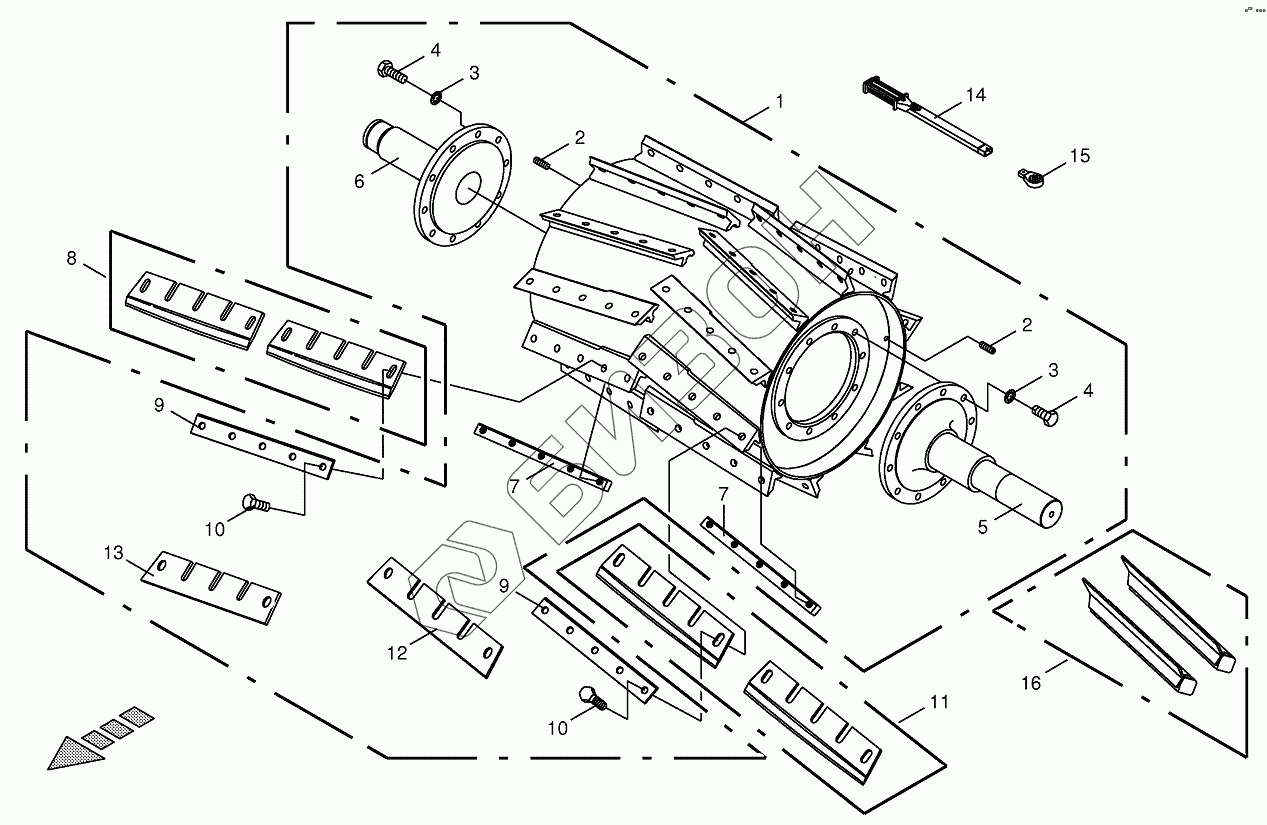

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Chopping drum
1
1
1
2
2
3
3
4
4
5
6
7
7
8
9
9
10
10
11
11
12
13
14
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 202231020 | 202231020 | Knife Grass |
Загрузка ...
|
|
| 202231000 | 202231000 | Knife Grass |
Загрузка ...
|
|
| 202230970 | 202230970 | Knife Grass |
Загрузка ...
|
|
| 202230960 | 202230960 | Knife Grass |
Загрузка ...
|
|
| 202230950 | 202230950 | Knife Grass |
Загрузка ...
|
|
| 1 | 200268750 | Chopping drum-28-knifes-HD |
Загрузка ...
|
|
| 1 | 200268670 | Chopping drum-20-knifes-HD |
Загрузка ...
|
|
| 1 | 200268640 | Chopping drum-40-knifes-HD |
Загрузка ...
|
|
| 2 | 900005780 | Threaded pin |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009003260 | Hex head bolt |
Загрузка ...
|
|
| 5 | 200232940 | Flange-left |
Загрузка ...
|
|
| 6 | 002145130 | Flange-right |
Загрузка ...
|
|
| 7 | 002195553 | Screw-on strip |
Загрузка ...
|
|
| 8 | 202230690 | Knife Grass |
Загрузка ...
|
|
| 9 | 002195561 | Perforated plate |
Загрузка ...
|
|
| 10 | 009003230 | Hex head bolt |
Загрузка ...
|
|
| 11 | 202230980 | Knife Grass |
Загрузка ...
|
|
| 11 | 202230990 | Knife Grass |
Загрузка ...
|
|
| 12 | 002196191 | Knife support cover plate- left, by pairs |
Загрузка ...
|
|
| 13 | 002196201 | Knife support cover plate- right, by pairs |
Загрузка ...
|
|
| 14 | 270000530 | Torque spanner |
Загрузка ...
|
|
| 15 | 270000520 | Ring plug tool |
Загрузка ...
|
|
| 16 | 200241060 | Knife support cover-left by pairs, optional |
Загрузка ...
|
|
| 16 | 200241050 | Knife support cover-right by pairs, optional |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
