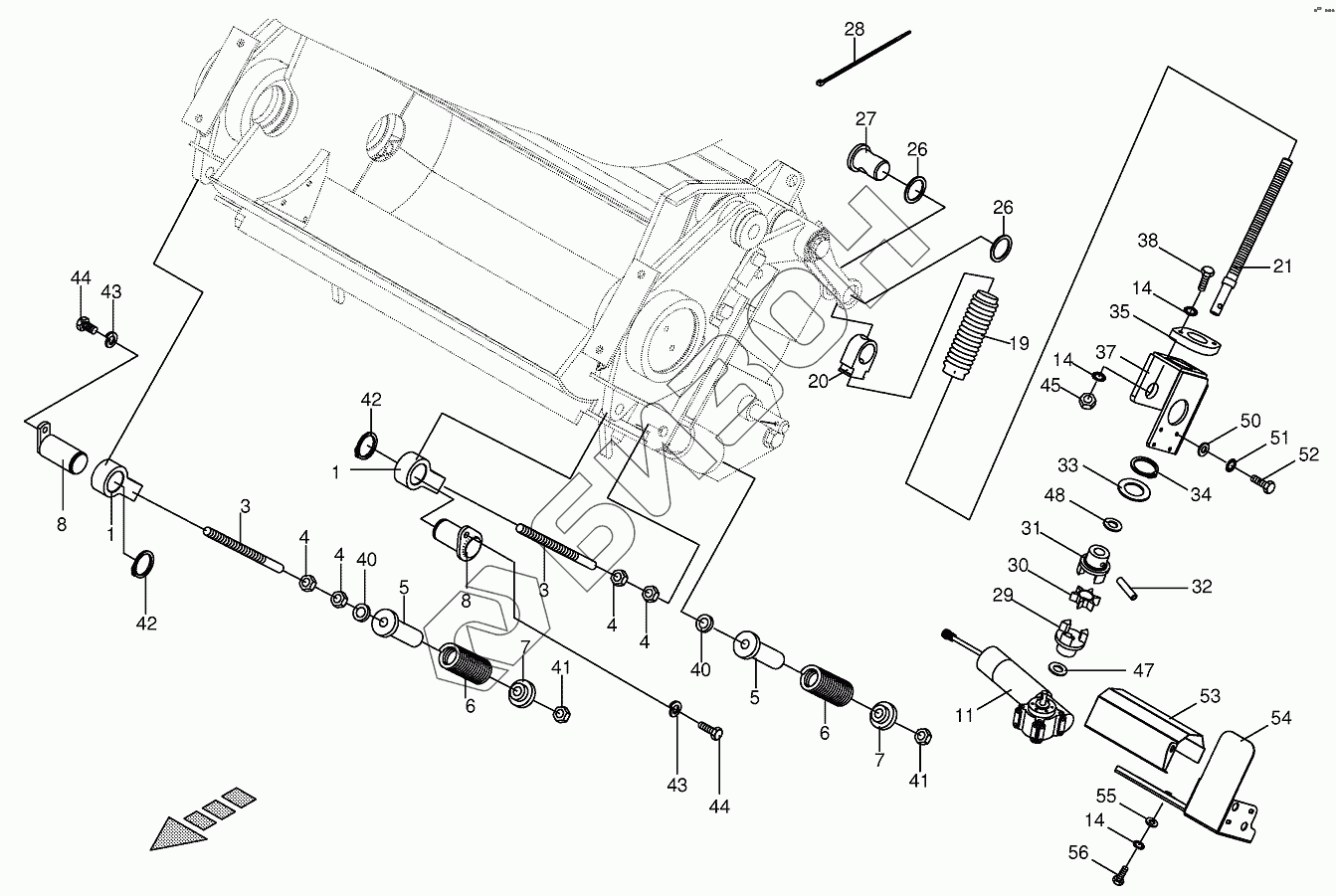

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. E-motor and
1
1
3
3
4
4
4
4
5
5
6
6
7
7
8
8
11
14
14
14
19
20
21
26
26
27
28
29
30
31
32
33
34
35
37
38
40
40
41
41
42
42
43
43
44
44
45
47
48
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002192982 | Eyelet |
Загрузка ...
|
|
| 3 | 002264791 | Spindle |
Загрузка ...
|
|
| 4 | 009082150 | Hex nut |
Загрузка ...
|
|
| 5 | 200231260 | Collar bush |
Загрузка ...
|
|
| 6 | 200231250 | Pressure spring |
Загрузка ...
|
|
| 7 | 200231310 | Collar bush |
Загрузка ...
|
|
| 8 | 002264783 | Pin |
Загрузка ...
|
|
| 11 | 200228951 | Cracker motor |
Загрузка ...
|
|
| 14 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009400910 | Bellows |
Загрузка ...
|
|
| 20 | 002243831 | Bellows retainer |
Загрузка ...
|
|
| 21 | 002192885 | Threaded spindle |
Загрузка ...
|
|
| 26 | 002265351 | Washer |
Загрузка ...
|
|
| 27 | 002265291 | Threaded bolt |
Загрузка ...
|
|
| 28 | 009226731 | Cable band |
Загрузка ...
|
|
| 29 | 001544541 | Rotex-clutch |
Загрузка ...
|
|
| 30 | 009389281 | Tooth rim |
Загрузка ...
|
|
| 31 | 002310090 | Clutch |
Загрузка ...
|
|
| 32 | 009126412 | Roll pin |
Загрузка ...
|
|
| 33 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 34 | 009115040 | Circlip |
Загрузка ...
|
|
| 35 | 009340390 | Flange bearing |
Загрузка ...
|
|
| 37 | 200229010 | Motor retainer |
Загрузка ...
|
|
| 38 | 009002000 | Hex head bolt |
Загрузка ...
|
|
| 40 | 009105061 | Washer |
Загрузка ...
|
|
| 41 | 009087010 | Locknut |
Загрузка ...
|
|
| 42 | 009115380 | Circlip |
Загрузка ...
|
|
| 43 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 44 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009087041 | Locknut |
Загрузка ...
|
|
| 47 | 009105102 | Washer |
Загрузка ...
|
|
| 48 | 009104140 | Washer |
Загрузка ...
|
|
| 50 | 009105001 | Washer |
Загрузка ...
|
|
| 51 | 009100310 | Spring washer |
Загрузка ...
|
|
| 52 | 009002920 | Hex head bolt |
Загрузка ...
|
|
| 53 | 200278910 | Cover plate |
Загрузка ...
|
|
| 54 | 200278900 | Cover plate |
Загрузка ...
|
|
| 55 | 009103511 | Washer |
Загрузка ...
|
|
| 56 | 009006060 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
