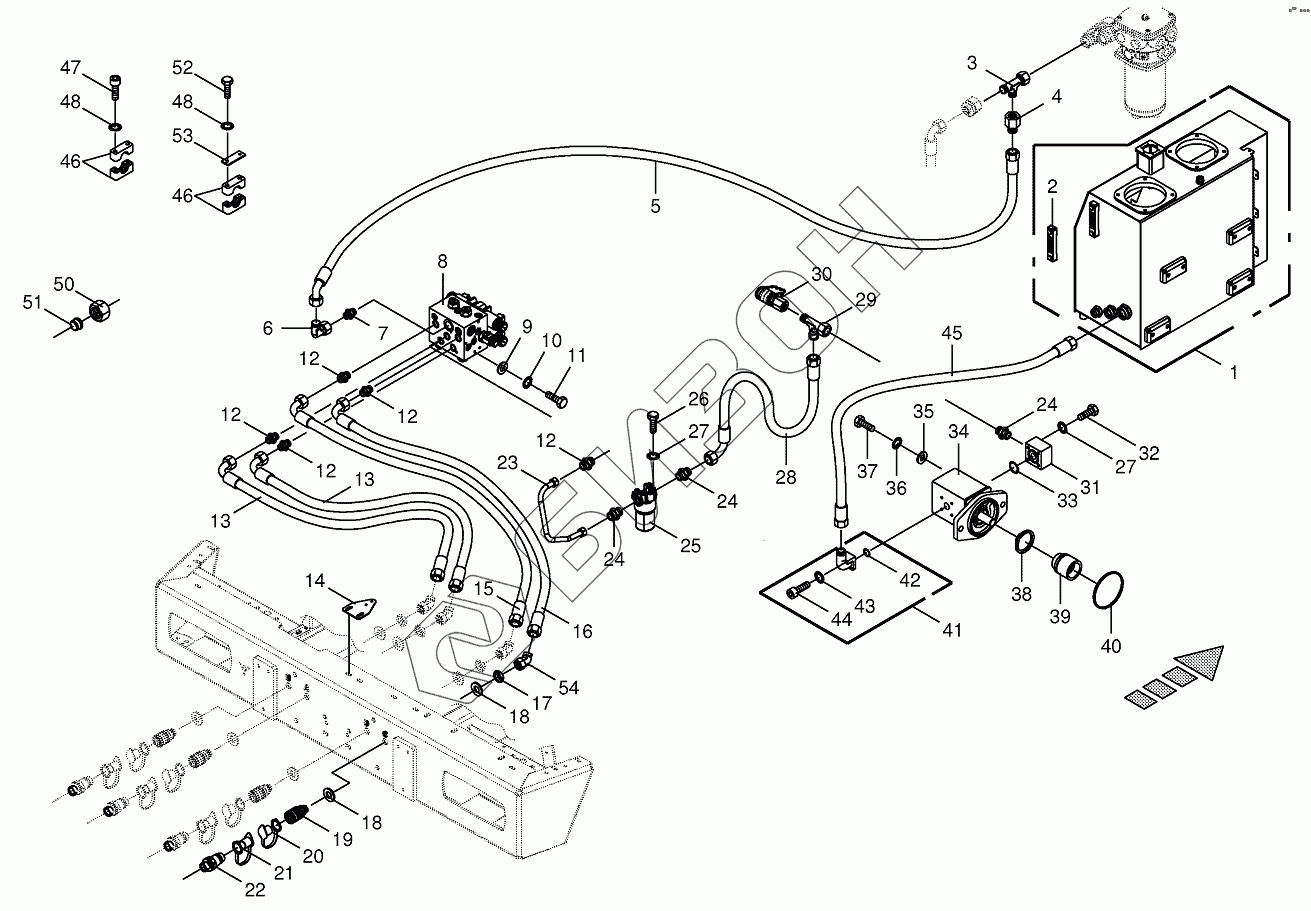

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Hydraulics-additive connection back
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
23
24
24
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
46
47
48
48
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270104840 | 270104840 | Gasket ring |
Загрузка ...
|
|
| 900012790 | 900012790 | O-ring |
Загрузка ...
|
|
| 009197310 | 009197310 | Filter element |
Загрузка ...
|
|
| 270040280 | 270040280 | Contamination indicator |
Загрузка ...
|
|
| 1 | 200272411 | Hydraulic tank |
Загрузка ...
|
|
| 2 | 009400291 | Oil level indicator |
Загрузка ...
|
|
| 3 | 009199220 | Adjustable L connection |
Загрузка ...
|
|
| 4 | 009199250 | Reducer fitting |
Загрузка ...
|
|
| 5 | 270074980 | High pressure hose line |
Загрузка ...
|
|
| 6 | 009208220 | Angle lug |
Загрузка ...
|
|
| 7 | 009196571 | Male connector |
Загрузка ...
|
|
| 8 | 270002640 | Diverter valve bloc |
Загрузка ...
|
|
| 9 | 009104140 | Washer |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009211792 | Male connector |
Загрузка ...
|
|
| 13 | 009198670 | High pressure hose line |
Загрузка ...
|
|
| 14 | 200275860 | Hose support |
Загрузка ...
|
|
| 15 | 270074960 | High pressure hose line |
Загрузка ...
|
|
| 16 | 270074970 | High pressure hose line |
Загрузка ...
|
|
| 17 | 009210951 | Hex nut-low form |
Загрузка ...
|
|
| 18 | 009103750 | Washer |
Загрузка ...
|
|
| 19 | 270002660 | Sleeve |
Загрузка ...
|
|
| 20 | 270004530 | Dust cap-red |
Загрузка ...
|
|
| 21 | 270004540 | Dust cap-red |
Загрузка ...
|
|
| 22 | 270002650 | Connector plug |
Загрузка ...
|
|
| 23 | 200262560 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 23 | 202238020 | Hyd.-Line 18 х 2 х 458 3 arc |
Загрузка ...
|
|
| 24 | 009211741 | Male connector |
Загрузка ...
|
|
| 25 | 270040260 | High pressure filter -cpl. |
Загрузка ...
|
|
| 26 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009201160 | High pressure hose line |
Загрузка ...
|
|
| 29 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 30 | 009196960 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 31 | 002286601 | Connecting flange |
Загрузка ...
|
|
| 32 | 009010461 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009375050 | O-ring |
Загрузка ...
|
|
| 34 | 270020040 | Pump |
Загрузка ...
|
|
| 35 | 009105061 | Washer |
Загрузка ...
|
|
| 36 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 37 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009115100 | Circlip |
Загрузка ...
|
|
| 39 | 200269360 | Adapter |
Загрузка ...
|
|
| 40 | 009376111 | O-ring |
Загрузка ...
|
|
| 41 | 270097270 | Flange connection |
Загрузка ...
|
|
| 42 | 270009880 | O-ring |
Загрузка ...
|
|
| 43 | 009099030 | Detent edged washer |
Загрузка ...
|
|
| 44 | 009030771 | Allen screw |
Загрузка ...
|
|
| 44 | 900020770 | Allen screw |
Загрузка ...
|
|
| 45 | 270074990 | High pressure hose line |
Загрузка ...
|
|
| 46 | 009251031 | Tube clamp-2 halves |
Загрузка ...
|
|
| 47 | 009030581 | Allen screw |
Загрузка ...
|
|
| 48 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 50 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 51 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 52 | 900004770 | Hex head bolt |
Загрузка ...
|
|
| 53 | 009251450 | Cover plate |
Загрузка ...
|
|
| 54 | 900015240 | Angle lug -45° |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
