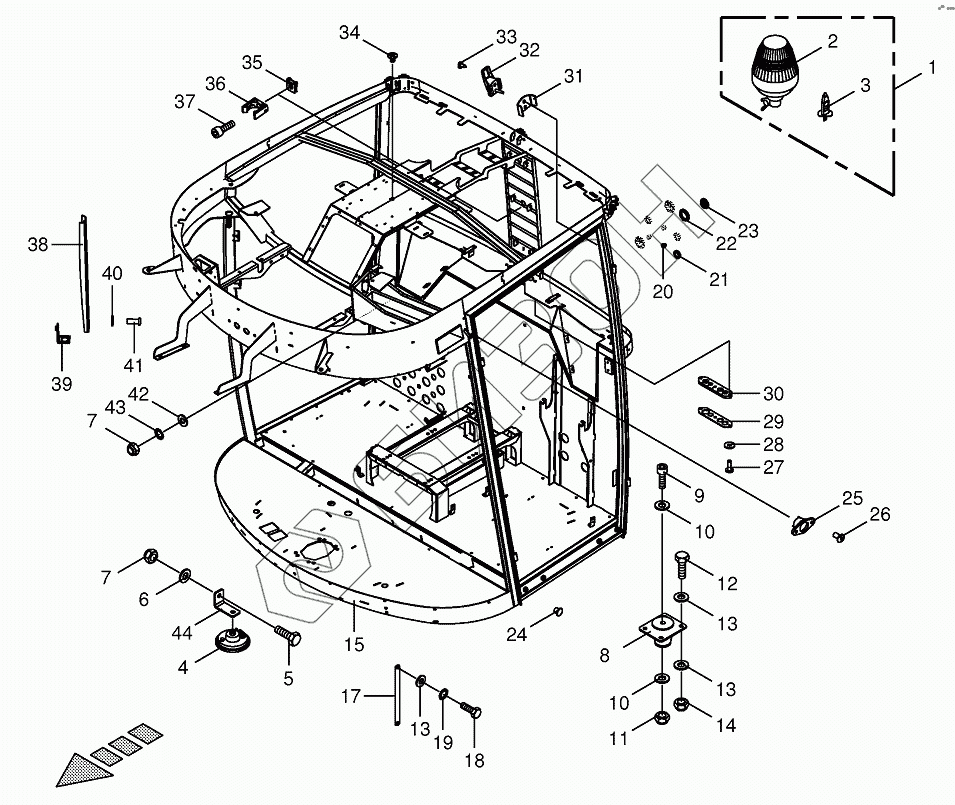

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Cab-frame/mounting parts
1
2
3
4
5
6
7
7
8
9
10
10
11
12
12
13
13
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009246380 | Beacon light-yellow |
Загрузка ...
|
|
| 2 | 200807630 | Pane-yellow |
Загрузка ...
|
|
| 3 | 200807660 | Bulb |
Загрузка ...
|
|
| 4 | 003025050 | Horn |
Загрузка ...
|
|
| 5 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009104130 | Washer |
Загрузка ...
|
|
| 7 | 009087060 | Locknut |
Загрузка ...
|
|
| 8 | 270070680 | Rubber bearing |
Загрузка ...
|
|
| 9 | 900014030 | Allen screw |
Загрузка ...
|
|
| 10 | 009103031 | Washer |
Загрузка ...
|
|
| 11 | 009087190 | Locknut |
Загрузка ...
|
|
| 12 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009104140 | Washer |
Загрузка ...
|
|
| 14 | 009087580 | Locknut |
Загрузка ...
|
|
| 15 | 200279160 | Base frame |
Загрузка ...
|
|
| 17 | 003026760 | Bonding braid |
Загрузка ...
|
|
| 18 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 20 | 002206480 | Protective cap |
Загрузка ...
|
|
| 21 | 002207080 | Diaphragm grommet |
Загрузка ...
|
|
| 22 | 002205110 | Hex nut |
Загрузка ...
|
|
| 23 | 002205100 | Screw plug |
Загрузка ...
|
|
| 24 | 002206410 | Plug |
Загрузка ...
|
|
| 25 | 002205880 | Cam-lock |
Загрузка ...
|
|
| 26 | 002205890 | Blind rivet |
Загрузка ...
|
|
| 27 | 200275050 | Fillister head screw |
Загрузка ...
|
|
| 28 | 009103511 | Washer |
Загрузка ...
|
|
| 29 | 200278340 | Hose guard |
Загрузка ...
|
|
| 30 | 200278330 | Rubber plate |
Загрузка ...
|
|
| 31 | 200278220 | Fastening |
Загрузка ...
|
|
| 32 | 002206300 | Coat hook |
Загрузка ...
|
|
| 33 | 200278250 | Self-tapping screw |
Загрузка ...
|
|
| 34 | 200275650 | Countersunkscrew |
Загрузка ...
|
|
| 35 | 200275660 | Sheet nut |
Загрузка ...
|
|
| 36 | 200278350 | UH-clamp |
Загрузка ...
|
|
| 37 | 200278360 | Allen screw |
Загрузка ...
|
|
| 38 | 200278210 | Accesory device holder |
Загрузка ...
|
|
| 39 | 200269860 | Support |
Загрузка ...
|
|
| 40 | 900005850 | Washer |
Загрузка ...
|
|
| 41 | 200275640 | Fillister head screw |
Загрузка ...
|
|
| 41 | 200277770 | Fillister head screw |
Загрузка ...
|
|
| 42 | 200274850 | Washer |
Загрузка ...
|
|
| 43 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 44 | 200294340 | Support |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
