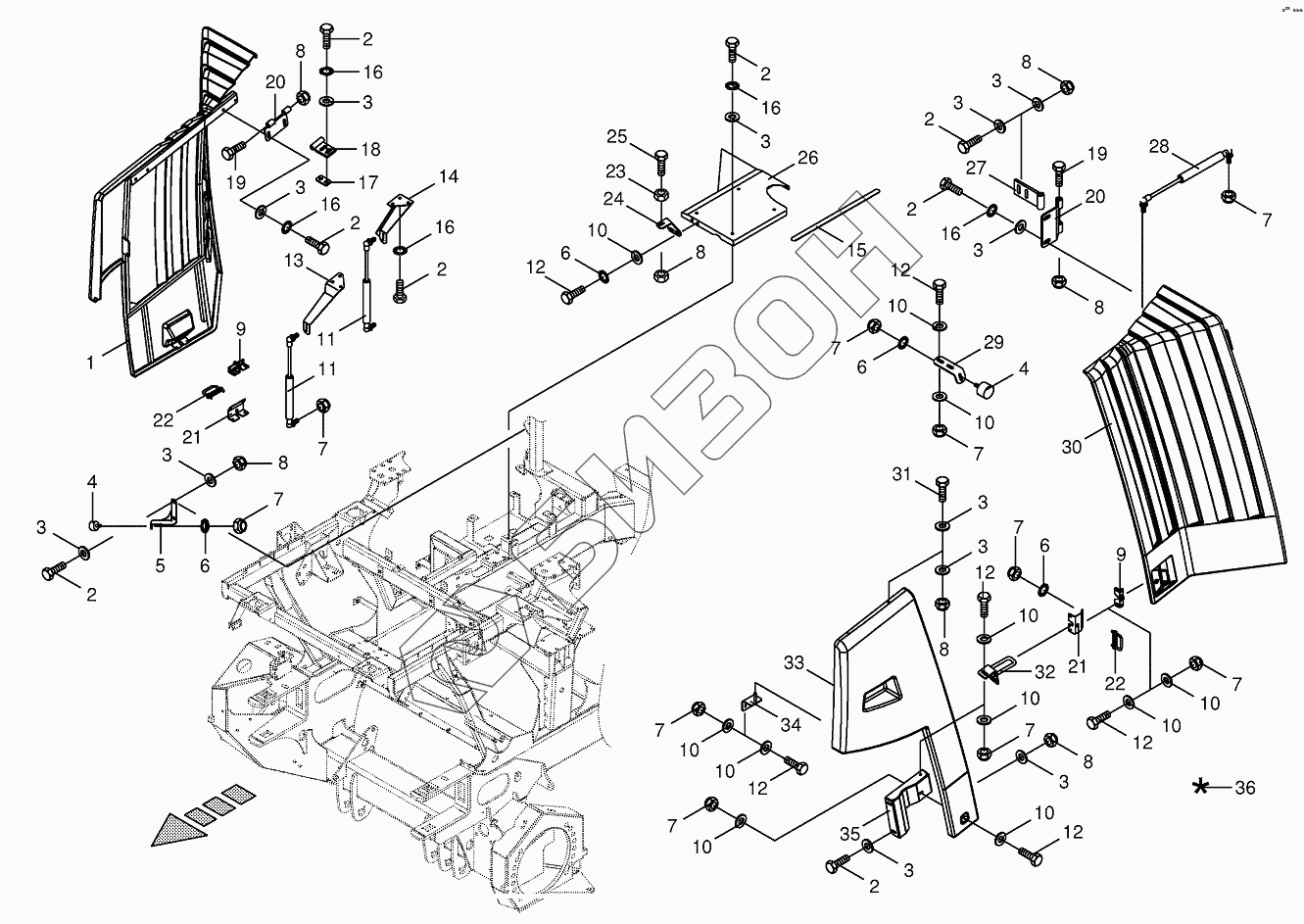

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Cladding-lateral
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
10
10
10
10
10
10
10
10
10
10
10
11
11
12
12
12
12
12
12
12
12
13
14
15
16
16
16
16
16
17
18
19
19
20
20
21
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200258050 | Fins flap-right |
Загрузка ...
|
|
| 2 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009104140 | Washer |
Загрузка ...
|
|
| 4 | 009242270 | Rubber pad |
Загрузка ...
|
|
| 5 | 002168211 | Limit stop support |
Загрузка ...
|
|
| 6 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009087060 | Locknut |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 009389841 | Gate lock |
Загрузка ...
|
|
| 10 | 009106030 | Washer |
Загрузка ...
|
|
| 11 | 009401930 | Gas spring |
Загрузка ...
|
|
| 12 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 13 | 003601051 | Support-front |
Загрузка ...
|
|
| 14 | 003601061 | Support-back |
Загрузка ...
|
|
| 15 | 009394041 | Locking tab |
Загрузка ...
|
|
| 16 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 17 | 003601030 | Screw-plate |
Загрузка ...
|
|
| 18 | 003601280 | Hinge |
Загрузка ...
|
|
| 19 | 009014470 | Hex head bolt |
Загрузка ...
|
|
| 20 | 003601290 | Hinge |
Загрузка ...
|
|
| 21 | 200213940 | Holding plate |
Загрузка ...
|
|
| 22 | 200213930 | Yoke |
Загрузка ...
|
|
| 23 | 009082120 | Hex nut |
Загрузка ...
|
|
| 24 | 200204200 | Mounting angle |
Загрузка ...
|
|
| 25 | 009014370 | Hex head bolt |
Загрузка ...
|
|
| 26 | 200204231 | Cover plate |
Загрузка ...
|
|
| 26 | 200254680 | Cover plate-additional axis |
Загрузка ...
|
|
| 27 | 003601460 | Hinge |
Загрузка ...
|
|
| 28 | 009401910 | Gas spring |
Загрузка ...
|
|
| 29 | 003601430 | Limit stop |
Загрузка ...
|
|
| 30 | 002168160 | Fins flap-left |
Загрузка ...
|
|
| 31 | 009014310 | Hex head bolt |
Загрузка ...
|
|
| 32 | 003601381 | Abutment-left |
Загрузка ...
|
|
| 33 | 200258030 | Lateral guard-left front |
Загрузка ...
|
|
| 34 | 002254461 | Support |
Загрузка ...
|
|
| 35 | 200204130 | Support |
Загрузка ...
|
|
| 36 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
