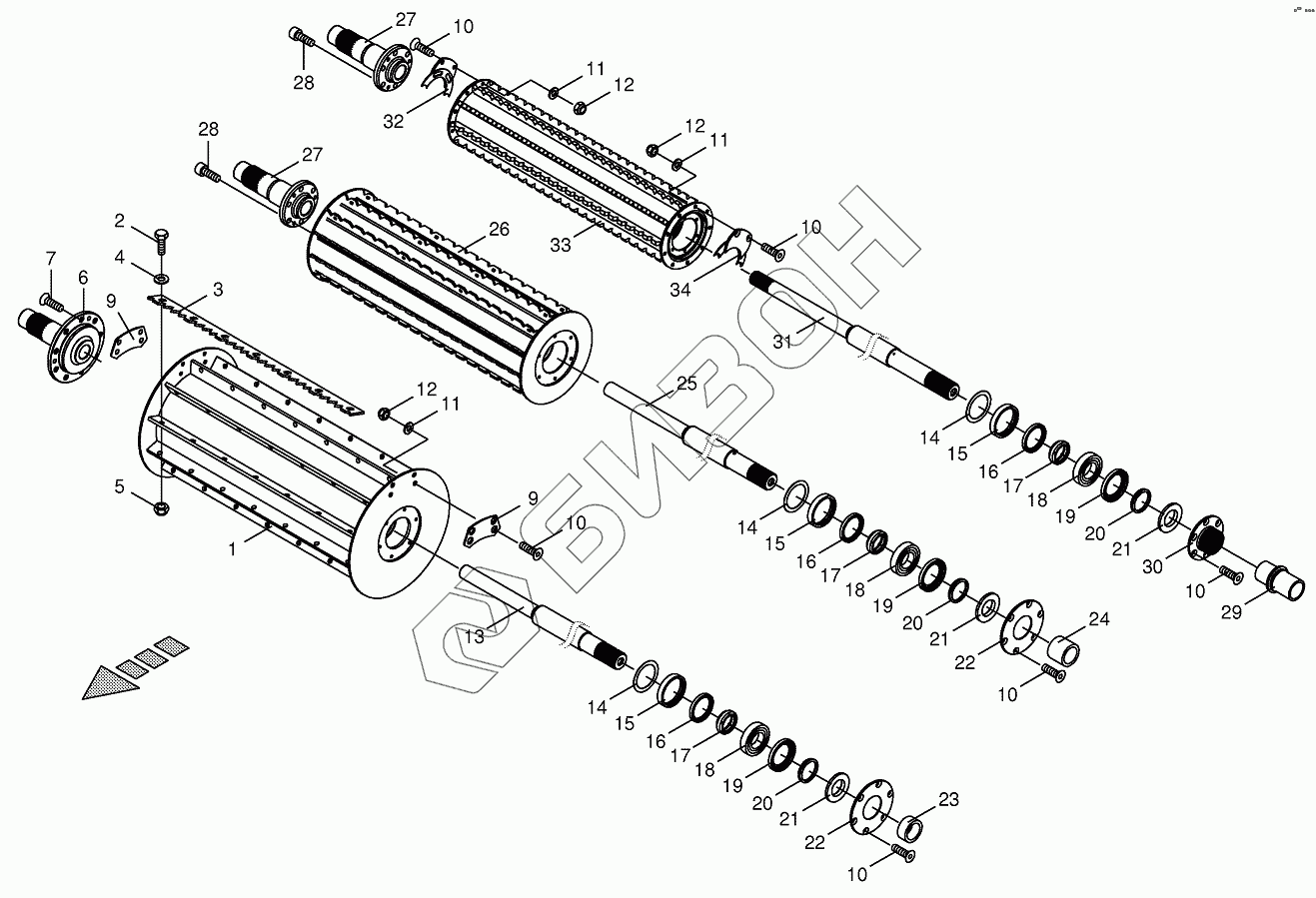

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Top feed rollers
1
2
3
4
5
6
7
9
9
10
10
10
10
10
10
11
11
11
12
12
12
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200258941 | Precompression roller |
Загрузка ...
|
|
| 2 | 009002950 | Hex head bolt-special |
Загрузка ...
|
|
| 3 | 200261090 | Serrated bar |
Загрузка ...
|
|
| 4 | 002162840 | Washer |
Загрузка ...
|
|
| 5 | 009085030 | Locknut-special |
Загрузка ...
|
|
| 6 | 200271080 | Spigot |
Загрузка ...
|
|
| 7 | 900014160 | Countersunkscrew |
Загрузка ...
|
|
| 9 | 200259983 | Deflector plate |
Загрузка ...
|
|
| 10 | 900014170 | Countersunkscrew |
Загрузка ...
|
|
| 11 | 900005880 | Washer |
Загрузка ...
|
|
| 12 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 13 | 200260570 | Axle |
Загрузка ...
|
|
| 14 | 009109690 | Shim ring |
Загрузка ...
|
|
| 15 | 200220270 | Spacer ring-outside |
Загрузка ...
|
|
| 16 | 009364201 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 17 | 200220242 | Spacer ring |
Загрузка ...
|
|
| 18 | 009319150 | Pendular roller bearing |
Загрузка ...
|
|
| 19 | 200260110 | Gasket ring-outside |
Загрузка ...
|
|
| 20 | 900012800 | Ring seal |
Загрузка ...
|
|
| 21 | 200260100 | Gasket ring-inside |
Загрузка ...
|
|
| 22 | 200260040 | Cover disc |
Загрузка ...
|
|
| 23 | 200260000 | Bushing |
Загрузка ...
|
|
| 24 | 200260230 | Bushing |
Загрузка ...
|
|
| 25 | 200261160 | Axle |
Загрузка ...
|
|
| 26 | 200259100 | Intermediate roller |
Загрузка ...
|
|
| 27 | 200271050 | Drive spigot |
Загрузка ...
|
|
| 28 | 900014190 | Allen screw |
Загрузка ...
|
|
| 29 | 200283240 | Bushing |
Загрузка ...
|
|
| 29 | 200283210 | Bushing |
Загрузка ...
|
|
| 30 | 200283330 | Cover disc |
Загрузка ...
|
|
| 31 | 200260710 | Axle |
Загрузка ...
|
|
| 32 | 200232620 | Stripper-right |
Загрузка ...
|
|
| 33 | 200223040 | Compression roller |
Загрузка ...
|
|
| 34 | 200232620 | Stripper-right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
