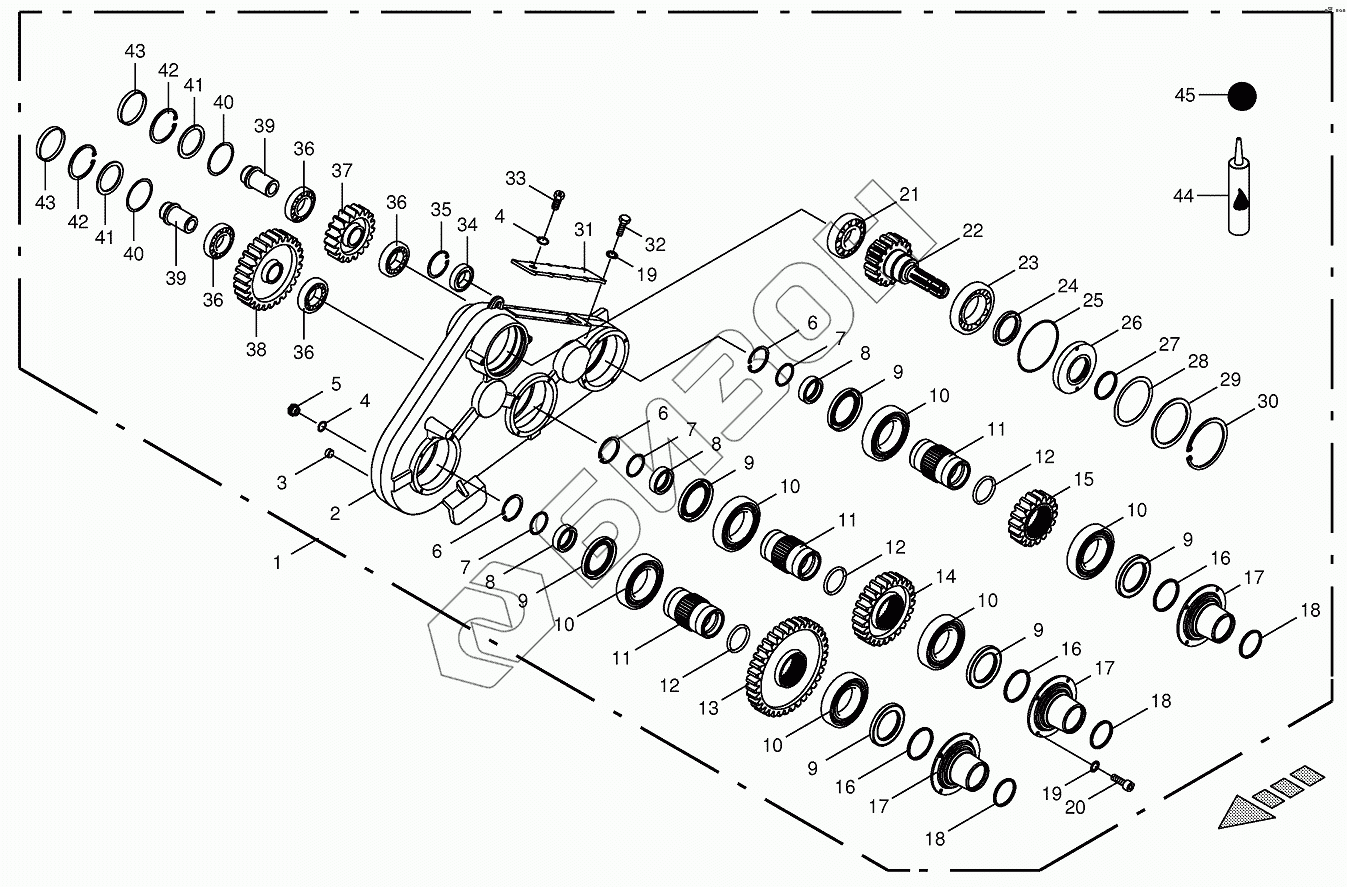

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Top roller gearbox
1
2
3
4
4
5
6
6
6
7
7
7
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
12
12
12
13
14
15
16
16
16
17
17
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
28
28
28
29
30
31
32
33
34
35
36
36
36
36
37
38
39
39
40
40
40
40
41
41
42
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200273811 | Roller gear |
Загрузка ...
|
|
| 2 | 200273791 | Gearboх housing |
Загрузка ...
|
|
| 3 | 009060401 | Screw plug |
Загрузка ...
|
|
| 4 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 5 | 009198230 | Oil sight glass |
Загрузка ...
|
|
| 6 | 009116570 | Circlip |
Загрузка ...
|
|
| 7 | 009376470 | O-ring |
Загрузка ...
|
|
| 8 | 200273680 | Reducing ring |
Загрузка ...
|
|
| 9 | 900000630 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 10 | 900014600 | Grooved ball bearing |
Загрузка ...
|
|
| 11 | 200273671 | Hollow shaft |
Загрузка ...
|
|
| 12 | 900005440 | Four lobe cylinder seal |
Загрузка ...
|
|
| 13 | 200269650 | Spur gear |
Загрузка ...
|
|
| 14 | 200269630 | Spur gear |
Загрузка ...
|
|
| 15 | 200269620 | Spur gear |
Загрузка ...
|
|
| 16 | 900014580 | Lamellaring |
Загрузка ...
|
|
| 17 | 200273610 | Cover |
Загрузка ...
|
|
| 18 | 900014590 | Lamellaring |
Загрузка ...
|
|
| 19 | 009099030 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009030731 | Allen screw |
Загрузка ...
|
|
| 21 | 009321380 | Taper roller bearing |
Загрузка ...
|
|
| 22 | 200269560 | Spur wheel shaft |
Загрузка ...
|
|
| 23 | 009321600 | Taper roller bearing |
Загрузка ...
|
|
| 24 | 009360880 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 25 | 009375860 | O-ring |
Загрузка ...
|
|
| 26 | 200273690 | Ring |
Загрузка ...
|
|
| 27 | 900014590 | Lamellaring |
Загрузка ...
|
|
| 28 | 009110250 | Shim ring |
Загрузка ...
|
|
| 28 | 009110270 | Shim ring |
Загрузка ...
|
|
| 28 | 009110280 | Shim ring |
Загрузка ...
|
|
| 28 | 009110290 | Shim ring |
Загрузка ...
|
|
| 29 | 009107600 | Supporting disc |
Загрузка ...
|
|
| 30 | 009116940 | Circlip |
Загрузка ...
|
|
| 31 | 200273710 | Cover |
Загрузка ...
|
|
| 32 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009198111 | Breather |
Загрузка ...
|
|
| 34 | 009305070 | Grooved ball bearing |
Загрузка ...
|
|
| 35 | 009116590 | Circlip |
Загрузка ...
|
|
| 36 | 009321070 | Taper roller bearing |
Загрузка ...
|
|
| 37 | 200269570 | Spur gear |
Загрузка ...
|
|
| 38 | 200269550 | Spur gear |
Загрузка ...
|
|
| 39 | 200273720 | Shaft |
Загрузка ...
|
|
| 40 | 009110220 | Shim ring |
Загрузка ...
|
|
| 40 | 009110230 | Shim ring |
Загрузка ...
|
|
| 40 | 009108760 | Shim ring |
Загрузка ...
|
|
| 41 | 009107411 | Supporting disc |
Загрузка ...
|
|
| 42 | 009116730 | Circlip |
Загрузка ...
|
|
| 43 | 900004260 | Sealing cap |
Загрузка ...
|
|
| 44 | 009385521 | Universal-sealant-silicone- free |
Загрузка ...
|
|
| 45 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
