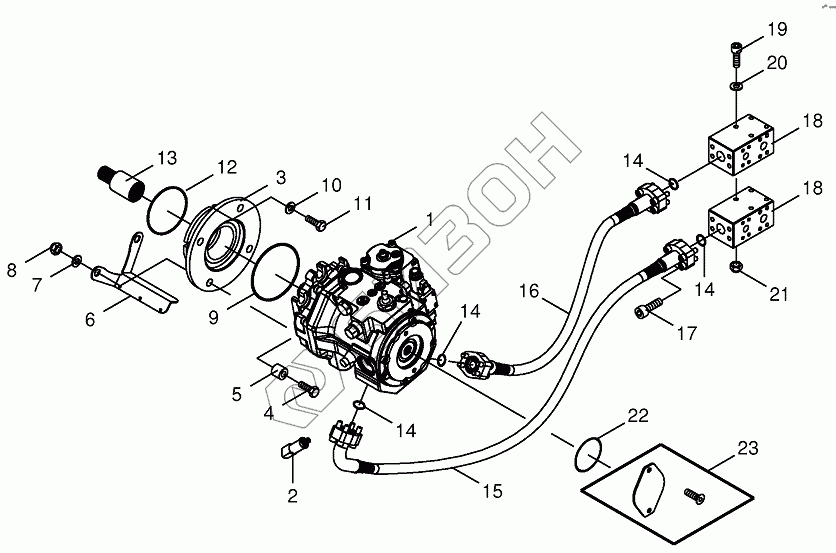

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Traction drive pump
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 900019040 | 900019040 | O-ring |
Загрузка ...
|
|
| 900019070 | 900019070 | Allen screw |
Загрузка ...
|
|
| 900019040 | 900019040 | O-ring |
Загрузка ...
|
|
| 900019070 | 900019070 | Allen screw |
Загрузка ...
|
|
| 1 | 270061260 | Variable displacement pump |
Загрузка ...
|
|
| 2 | 270077110 | Pressure sensor |
Загрузка ...
|
|
| 3 | 200274570 | Pump retainer |
Загрузка ...
|
|
| 4 | 009012041 | Hex head bolt |
Загрузка ...
|
|
| 5 | 200220390 | Bushing |
Загрузка ...
|
|
| 6 | 200279130 | Сable support |
Загрузка ...
|
|
| 7 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009087210 | Locknut |
Загрузка ...
|
|
| 9 | 009556980 | O-ring |
Загрузка ...
|
|
| 10 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009376100 | O-ring |
Загрузка ...
|
|
| 13 | 200269670 | Adapter |
Загрузка ...
|
|
| 14 | 270041580 | Flange gasket |
Загрузка ...
|
|
| 15 | 270080110 | High pressure hose line |
Загрузка ...
|
|
| 16 | 270080100 | High pressure hose line |
Загрузка ...
|
|
| 17 | 900003780 | Allen screw |
Загрузка ...
|
|
| 18 | 200278500 | Distribution block |
Загрузка ...
|
|
| 19 | 900001240 | Allen screw |
Загрузка ...
|
|
| 20 | 009104140 | Washer |
Загрузка ...
|
|
| 21 | 009087580 | Locknut |
Загрузка ...
|
|
| 22 | 900018690 | O-ring |
Загрузка ...
|
|
| 23 | 900017240 | Sealing cap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
