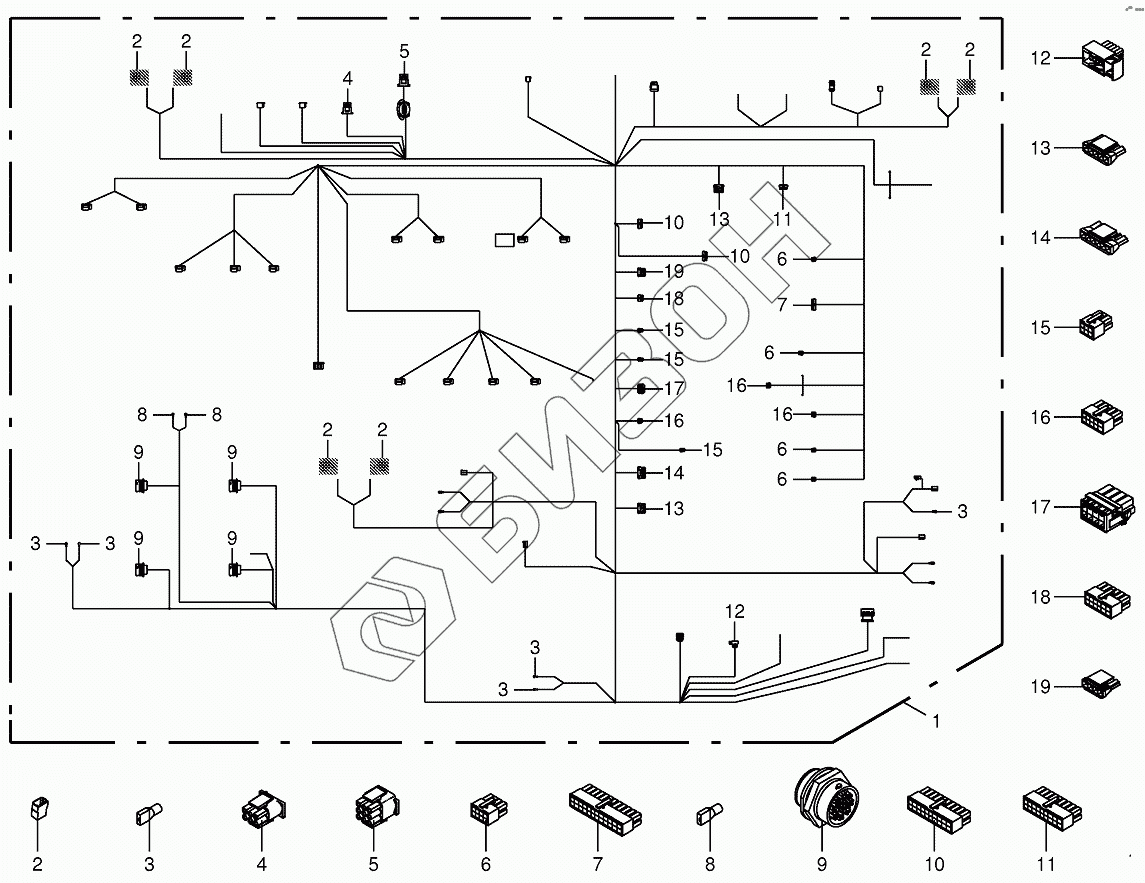

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Wiring loom-cab
1
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
5
5
6
6
6
6
6
7
7
8
8
8
9
9
9
9
9
10
10
10
11
11
12
12
13
13
13
14
14
15
15
15
15
16
16
16
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200814203 | Wiring harness |
Загрузка ...
|
|
| 2 | 002206020 | Bent location pin |
Загрузка ...
|
|
| 3 | 003026880 | Flat sleeve-red |
Загрузка ...
|
|
| 4 | 200802540 | Plug-6-pole, climatronic |
Загрузка ...
|
|
| 5 | 200802550 | Plug-9-pole, climatronic |
Загрузка ...
|
|
| 6 | 003027980 | Plug-8-pole |
Загрузка ...
|
|
| 7 | 200800820 | Socket plug-24-pole |
Загрузка ...
|
|
| 8 | 003026890 | Flat sleeve-blue |
Загрузка ...
|
|
| 9 | 003024301 | Socket-31-pole |
Загрузка ...
|
|
| 10 | 200800810 | Socket plug-20-pole |
Загрузка ...
|
|
| 11 | 200800800 | Socket plug-18-pole |
Загрузка ...
|
|
| 12 | 003030730 | Bushing housing-10-pole |
Загрузка ...
|
|
| 13 | 200800840 | Socket plug-5-pole |
Загрузка ...
|
|
| 14 | 200800850 | Socket plug-6-pole |
Загрузка ...
|
|
| 15 | 003027970 | Plug-6-pole |
Загрузка ...
|
|
| 16 | 003037840 | Socket plug-10-pole |
Загрузка ...
|
|
| 17 | 003028010 | Plug-8-pole |
Загрузка ...
|
|
| 18 | 003027990 | Plug-12-pole |
Загрузка ...
|
|
| 19 | 200800830 | Socket plug-4-pole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
