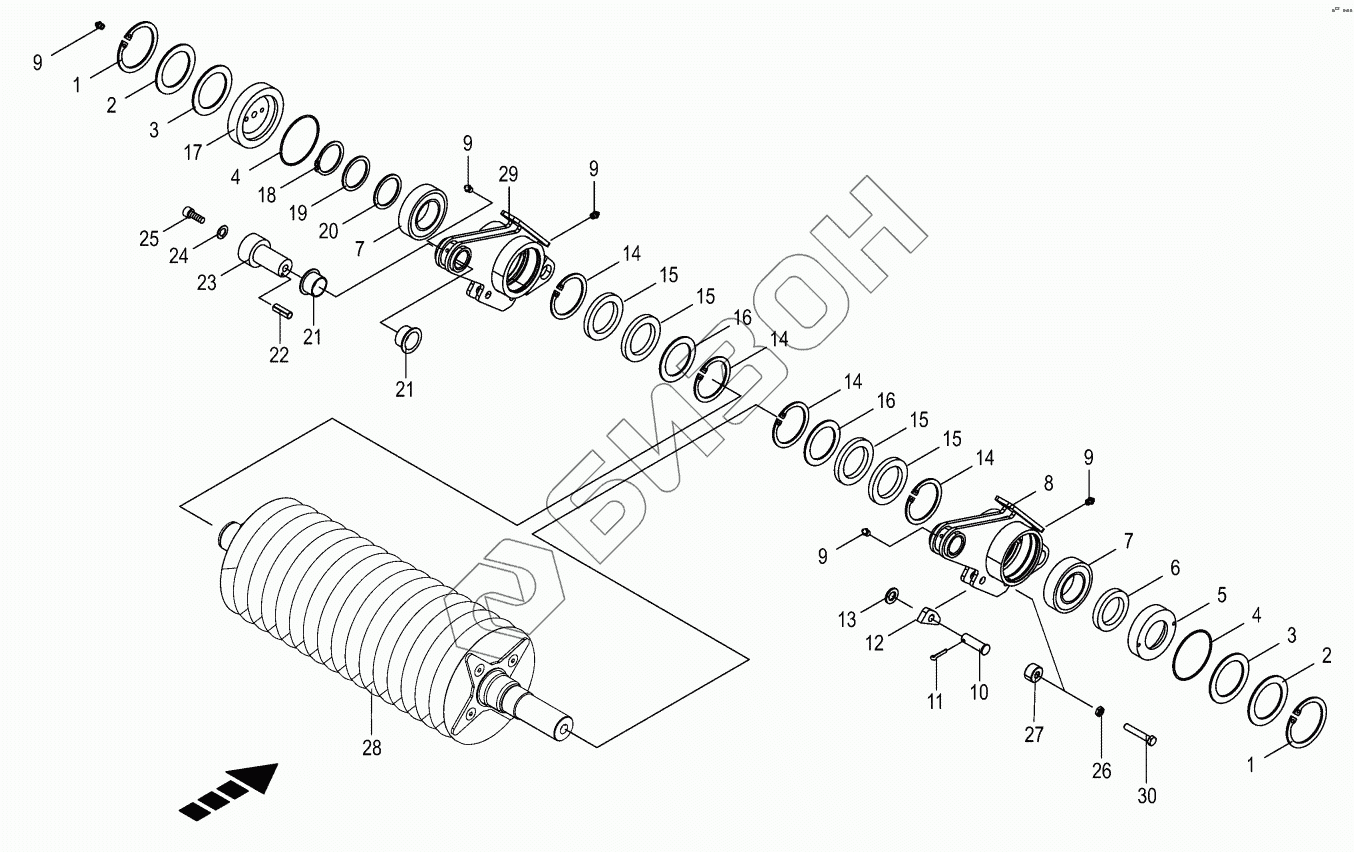

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Disc roller-front
/36.gif)
1
1
2
2
3
3
3
3
3
4
4
5
6
7
7
8
9
9
9
9
9
10
11
12
13
14
14
14
14
15
15
15
15
16
16
17
18
19
19
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009116910 | Circlip |
Загрузка ...
|
|
| 2 | 009107160 | Supporting disc |
Загрузка ...
|
|
| 3 | 900002860 | Shim ring |
Загрузка ...
|
|
| 3 | 009108500 | Shim ring |
Загрузка ...
|
|
| 3 | 009108511 | Shim ring |
Загрузка ...
|
|
| 3 | 009108490 | Shim ring |
Загрузка ...
|
|
| 4 | 009375770 | O-ring |
Загрузка ...
|
|
| 5 | 002234641 | Cover-right |
Загрузка ...
|
|
| 6 | 009360580 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 009319140 | Pendular roller bearing |
Загрузка ...
|
|
| 8 | 200292183 | Bearing housing right |
Загрузка ...
|
|
| 9 | 009191050 | Grease niple |
Загрузка ...
|
|
| 10 | 009163812 | Pin |
Загрузка ...
|
|
| 11 | 009120671 | Cotter pin |
Загрузка ...
|
|
| 12 | 200292021 | Glide stone |
Загрузка ...
|
|
| 13 | 009103031 | Washer |
Загрузка ...
|
|
| 14 | 009116860 | Circlip |
Загрузка ...
|
|
| 15 | 009360191 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 009107460 | Supporting disc |
Загрузка ...
|
|
| 17 | 002235623 | Cover-left |
Загрузка ...
|
|
| 18 | 009115610 | Circlip |
Загрузка ...
|
|
| 19 | 009110010 | Shim ring |
Загрузка ...
|
|
| 19 | 009110020 | Shim ring |
Загрузка ...
|
|
| 19 | 009110030 | Shim ring |
Загрузка ...
|
|
| 20 | 009107401 | Supporting disc |
Загрузка ...
|
|
| 21 | 009353360 | Collar socket |
Загрузка ...
|
|
| 22 | 009125822 | Roll pin |
Загрузка ...
|
|
| 23 | 200291970 | Bearing bolt |
Загрузка ...
|
|
| 24 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009031481 | Allen screw |
Загрузка ...
|
|
| 26 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 27 | 202272580 | Slide plastic |
Загрузка ...
|
|
| 28 | 204211220 | Disc roller front |
Загрузка ...
|
|
| 29 | 200292203 | Bearing housing left |
Загрузка ...
|
|
| 30 | 009003061 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
