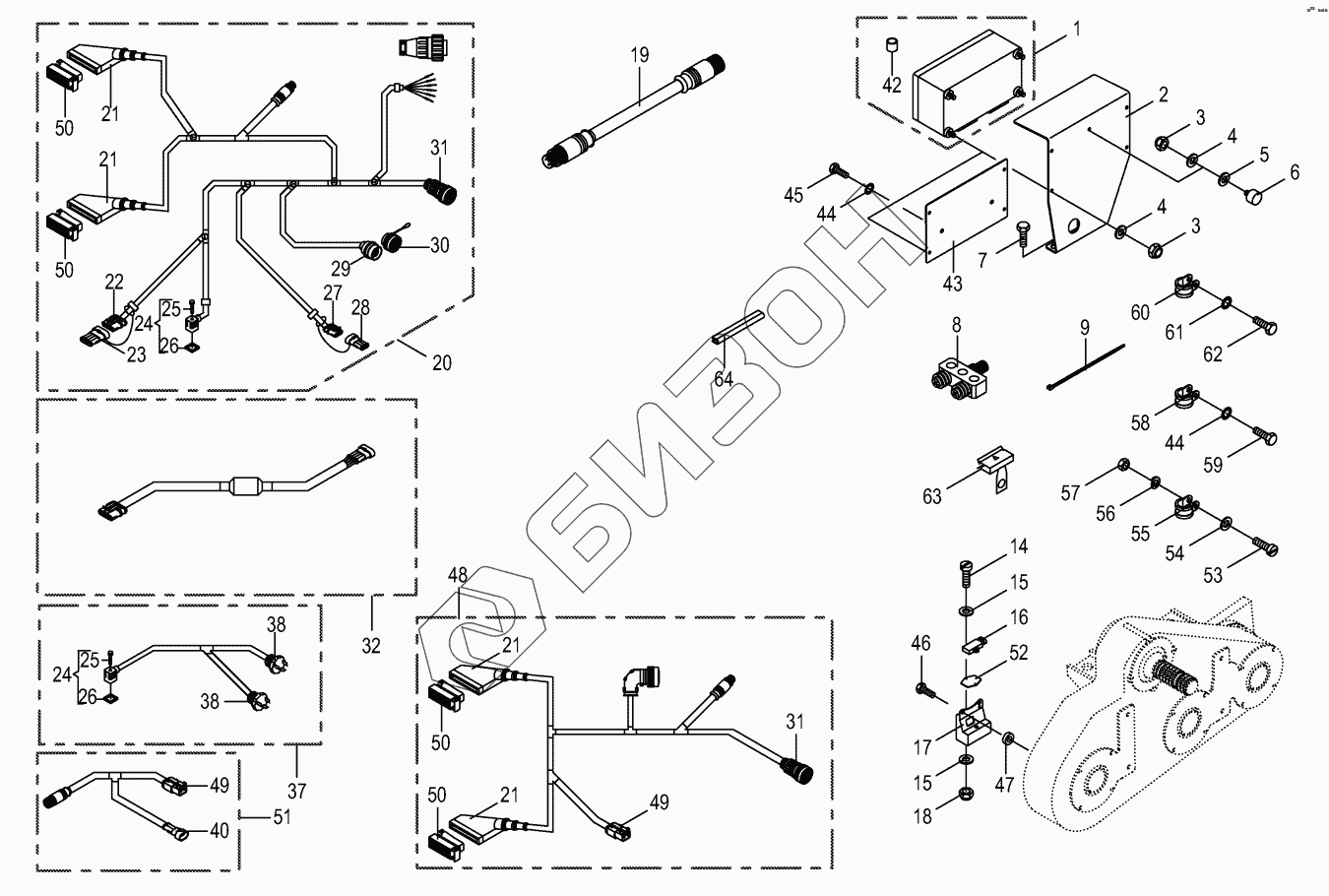

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. RockProtect
/173.gif)
1
1
2
3
3
4
4
5
6
7
8
9
14
15
15
16
17
18
19
20
21
21
21
21
22
23
24
24
25
25
26
26
27
28
29
30
31
31
32
37
38
38
40
42
43
44
44
45
46
47
48
49
49
50
50
50
50
51
52
53
54
55
55
56
57
58
58
58
59
60
60
61
62
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 900001900 | 900001900 | Cylinder head-screw I-6kt M4 x 35 A3G |
Загрузка ...
|
|
| 1 | 200806200 | Job computer -without software |
Загрузка ...
|
|
| 1 | 200809930 | Job computer -incl. Software |
Загрузка ...
|
|
| 2 | 200228390 | Bracket |
Загрузка ...
|
|
| 3 | 009087041 | Locknut |
Загрузка ...
|
|
| 4 | 009104111 | Washer |
Загрузка ...
|
|
| 5 | 009103511 | Washer |
Загрузка ...
|
|
| 6 | 270012060 | Rubber pad |
Загрузка ...
|
|
| 7 | 009011371 | Hex head bolt |
Загрузка ...
|
|
| 8 | 200805450 | Y-Distributor-5-pole |
Загрузка ...
|
|
| 9 | 009226711 | Cable band |
Загрузка ...
|
|
| 14 | 009034271 | Allen screw |
Загрузка ...
|
|
| 15 | 009103250 | Washer |
Загрузка ...
|
|
| 16 | 200804730 | Accelerating transmitter |
Загрузка ...
|
|
| 17 | 200235891 | Bracket |
Загрузка ...
|
|
| 18 | 009087180 | Locknut |
Загрузка ...
|
|
| 19 | 200805270 | Connection cable-5-pole |
Загрузка ...
|
|
| 20 | 200804763 | CropControl cable harness 20X13 |
Загрузка ...
|
|
| 21 | 003022350 | Protective grommet |
Загрузка ...
|
|
| 22 | 003023530 | Plug-4-pole |
Загрузка ...
|
|
| 23 | 003029820 | Blind-pin casing-4-pole |
Загрузка ...
|
|
| 24 | 003034120 | Valve plug-black , low mounting form |
Загрузка ...
|
|
| 25 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 26 | 003011860 | Gasket |
Загрузка ...
|
|
| 27 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 28 | 003033790 | Blind-pin casing-3-pole |
Загрузка ...
|
|
| 29 | 200801721 | Plug 14-p St HD30 KPL |
Загрузка ...
|
|
| 30 | 003033480 | Blind-plug |
Загрузка ...
|
|
| 31 | 003024311 | Plug Bu HDP20 KPL-31-pole |
Загрузка ...
|
|
| 32 | 200833791 | Voltage converter |
Загрузка ...
|
|
| 37 | 200804863 | Adapter wire |
Загрузка ...
|
|
| 38 | 003020050 | Connector plug-2-pole |
Загрузка ...
|
|
| 40 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 42 | 003034010 | Battery |
Загрузка ...
|
|
| 43 | 200269871 | 200269871 |
Загрузка ...
|
|
| 44 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 45 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 46 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 47 | 200270040 | Spacer |
Загрузка ...
|
|
| 48 | 200814530 | Wiring harness |
Загрузка ...
|
|
| 49 | 003033162 | Con. 2-p socket DT cpl. |
Загрузка ...
|
|
| 50 | 003023620 | Plug-42-pole |
Загрузка ...
|
|
| 51 | 200814520 | Wiring harness |
Загрузка ...
|
|
| 52 | 202209000 | Shim |
Загрузка ...
|
|
| 53 | 009037450 | Allen screw |
Загрузка ...
|
|
| 54 | 009105001 | Washer |
Загрузка ...
|
|
| 55 | 270070500 | Tube clip w. rubber |
Загрузка ...
|
|
| 55 | 009240110 | Tube clip w. rubber |
Загрузка ...
|
|
| 56 | 009100310 | Spring washer |
Загрузка ...
|
|
| 57 | 009082071 | Hex nut |
Загрузка ...
|
|
| 58 | 900000310 | Tube clip w. rubber |
Загрузка ...
|
|
| 58 | 009240241 | Tube clip w. rubber |
Загрузка ...
|
|
| 58 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 59 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 60 | 900025550 | Pipe clamp |
Загрузка ...
|
|
| 60 | 900025650 | Pipe clamp |
Загрузка ...
|
|
| 61 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 62 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 62 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 63 | 900025540 | Terminal holder |
Загрузка ...
|
|
| 64 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
