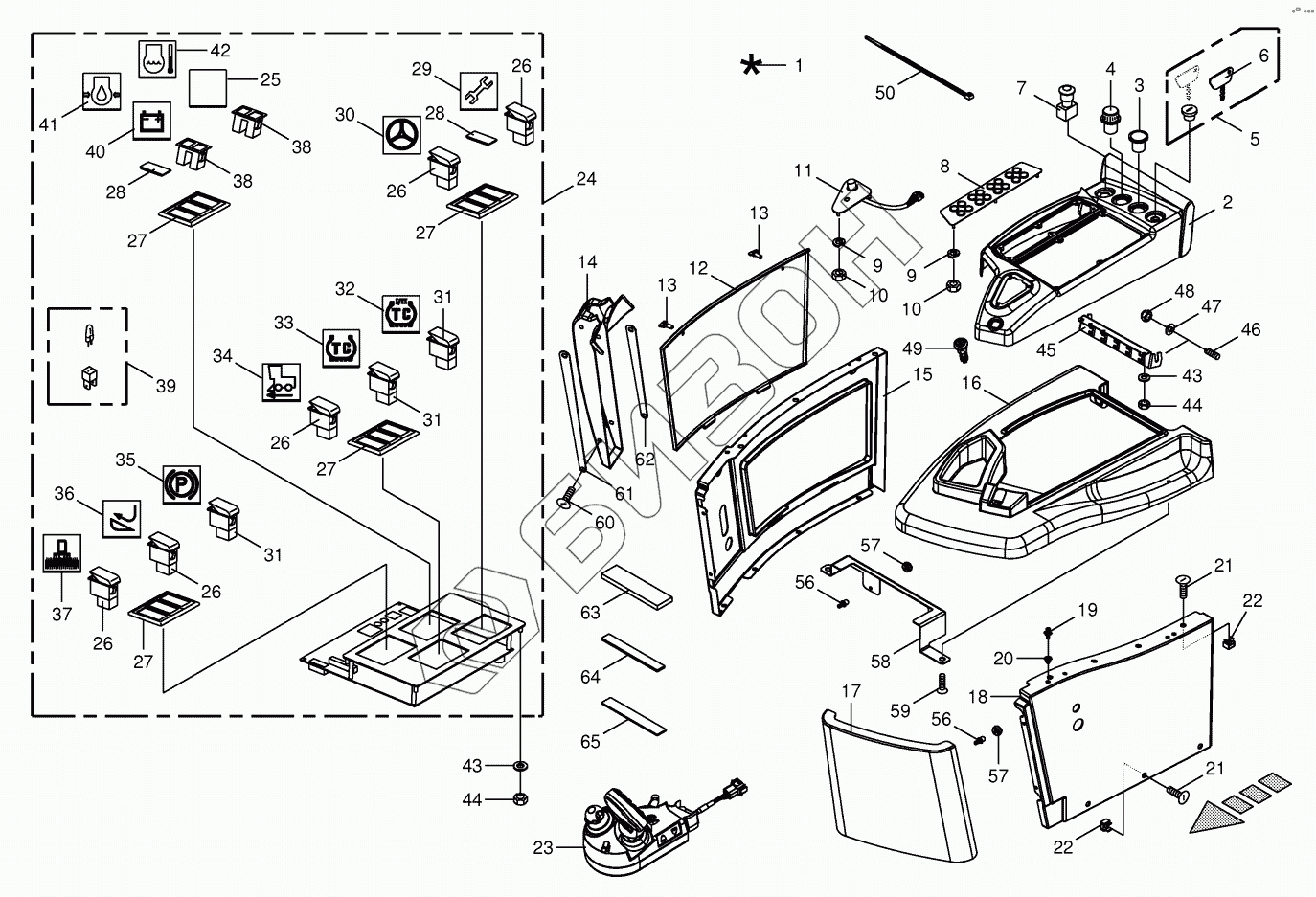

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Control box mounting parts
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
26
26
26
26
27
27
27
27
28
28
29
30
31
31
31
32
33
34
35
36
37
38
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
56
56
57
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 202210660 | 202210660 | Operating console cpl. assembl. |
Загрузка ...
|
|
| 1 | 200295460 | Control boх -cpl. |
Загрузка ...
|
|
| 2 | 200293210 | Depot-top |
Загрузка ...
|
|
| 3 | 200803390 | Cigar lighter-socket |
Загрузка ...
|
|
| 4 | 003026490 | Cigar lighter |
Загрузка ...
|
|
| 5 | 003026560 | Ignition switch |
Загрузка ...
|
|
| 6 | 003033490 | Ignition key |
Загрузка ...
|
|
| 7 | 200822160 | Instantanequs cut-out switch |
Загрузка ...
|
|
| 8 | 003039820 | Keypad-panel |
Загрузка ...
|
|
| 9 | 009100310 | Spring washer |
Загрузка ...
|
|
| 10 | 009082071 | Hex nut |
Загрузка ...
|
|
| 11 | 003039831 | Incremental giver-with feeler |
Загрузка ...
|
|
| 12 | 200293110 | Service hatch-right |
Загрузка ...
|
|
| 13 | 200267070 | Turn look |
Загрузка ...
|
|
| 14 | 200273180 | Cover |
Загрузка ...
|
|
| 15 | 200262760 | Cladding-right |
Загрузка ...
|
|
| 16 | 200262781 | Depot-middle |
Загрузка ...
|
|
| 17 | 200262750 | Maintenance door-front |
Загрузка ...
|
|
| 18 | 200262720 | Cladding-left |
Загрузка ...
|
|
| 19 | 200266710 | Spherical pin |
Загрузка ...
|
|
| 20 | 200266720 | Rubber support |
Загрузка ...
|
|
| 21 | 009052301 | Coach bolt |
Загрузка ...
|
|
| 22 | 009095470 | Nut |
Загрузка ...
|
|
| 23 | 202200250 | Multifunction lever |
Загрузка ...
|
|
| 23 | 200160800 | Multifunction lever w. SW |
Загрузка ...
|
|
| 24 | 200814830 | Control unit -panel |
Загрузка ...
|
|
| 25 | 003031400 | Cover |
Загрузка ...
|
|
| 26 | 003027030 | Switch-6-pole |
Загрузка ...
|
|
| 27 | 003027100 | Frame |
Загрузка ...
|
|
| 28 | 003026530 | Cover |
Загрузка ...
|
|
| 29 | 003028321 | Switch symbol |
Загрузка ...
|
|
| 30 | 003028331 | Switch symbol |
Загрузка ...
|
|
| 31 | 003028050 | Switch |
Загрузка ...
|
|
| 32 | 200814860 | Switch symbol |
Загрузка ...
|
|
| 33 | 200814850 | Switch symbol |
Загрузка ...
|
|
| 34 | 003028172 | Switch symbol |
Загрузка ...
|
|
| 35 | 003028181 | Switch symbol |
Загрузка ...
|
|
| 36 | 003031370 | Switch symbol |
Загрузка ...
|
|
| 37 | 003028141 | Switch symbol |
Загрузка ...
|
|
| 38 | 003026520 | Indicator lamp-incl. bulb |
Загрузка ...
|
|
| 39 | 003021070 | Lamp socket with bulb |
Загрузка ...
|
|
| 40 | 003028201 | Switch symbol |
Загрузка ...
|
|
| 41 | 200811920 | Switch symbol |
Загрузка ...
|
|
| 42 | 200811930 | Switch symbol |
Загрузка ...
|
|
| 43 | 009104111 | Washer |
Загрузка ...
|
|
| 44 | 009082080 | Hex nut |
Загрузка ...
|
|
| 45 | 200267050 | Traction relief |
Загрузка ...
|
|
| 46 | 009057480 | Threaded pin |
Загрузка ...
|
|
| 47 | 009104130 | Washer |
Загрузка ...
|
|
| 48 | 009087060 | Locknut |
Загрузка ...
|
|
| 49 | 200284550 | Lock |
Загрузка ...
|
|
| 50 | 009226711 | Cable band |
Загрузка ...
|
|
| 56 | 900015780 | Ball pin |
Загрузка ...
|
|
| 57 | 900015790 | Clutch |
Загрузка ...
|
|
| 58 | 200291920 | Support |
Загрузка ...
|
|
| 59 | 009050002 | Coach bolt |
Загрузка ...
|
|
| 60 | 900005580 | Coach bolt |
Загрузка ...
|
|
| 61 | 200282870 | Rubber sheet |
Загрузка ...
|
|
| 62 | 200282880 | Rubber sheet |
Загрузка ...
|
|
| 63 | 009401920 | Self-adhesive sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 64 | 009383030 | Sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 65 | 270109630 | Аnti-сrеаking bеlt 12mm width |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
