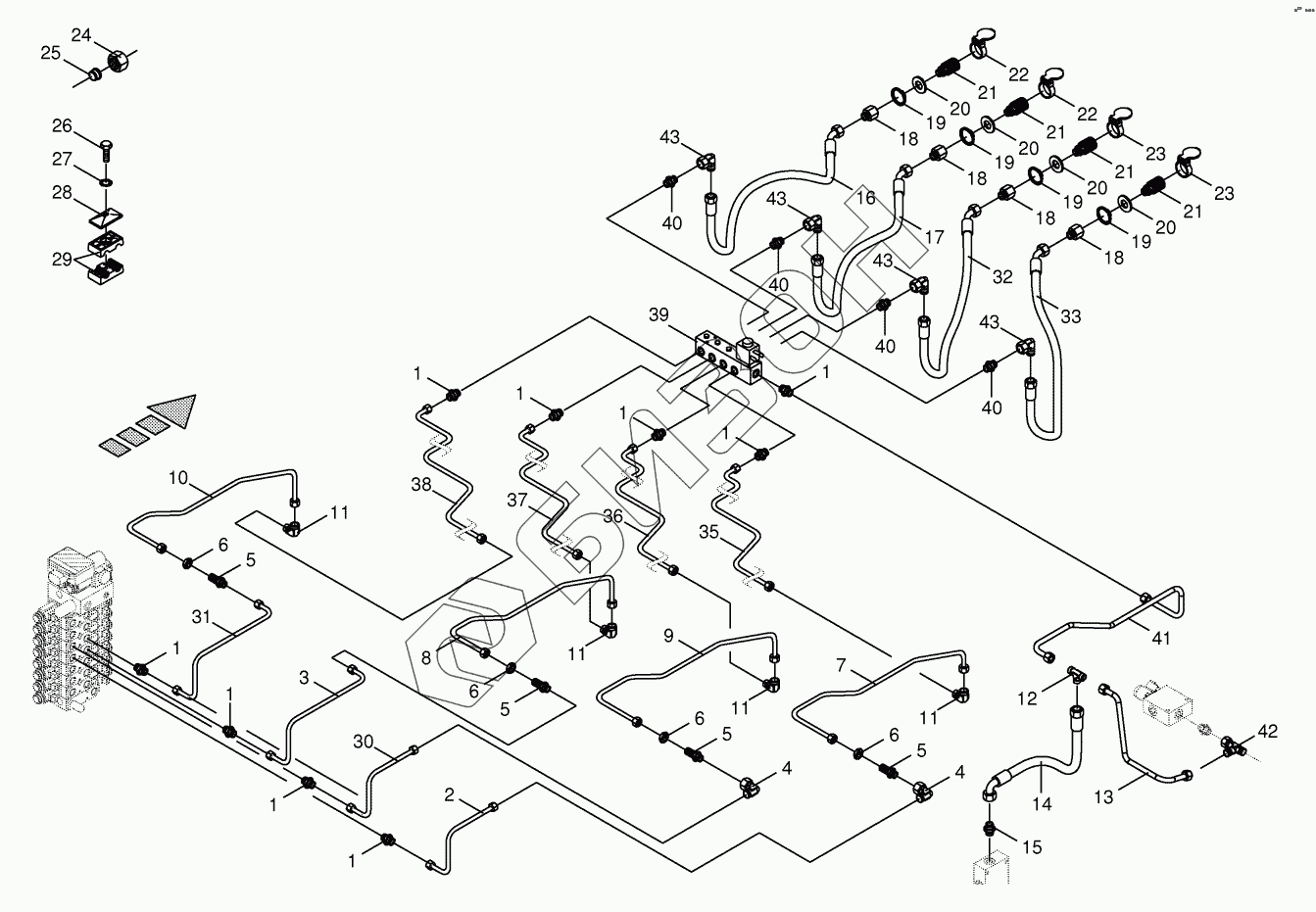

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Hydraulics - front attachment
1
1
1
1
1
1
1
1
1
2
3
4
4
5
5
5
5
6
6
6
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
35
36
37
38
39
40
40
40
40
41
42
43
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270017370 | 270017370 | 2/2-Directional-control valve |
Загрузка ...
|
|
| 270018360 | 270018360 | Solenoid coil |
Загрузка ...
|
|
| 1 | 009209011 | Male connector |
Загрузка ...
|
|
| 2 | 200217580 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 3 | 200217600 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 4 | 009210671 | Angle lug |
Загрузка ...
|
|
| 5 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 6 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 7 | 200210720 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 8 | 200210730 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 9 | 200210700 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 10 | 200210710 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 11 | 009210661 | Elbow union |
Загрузка ...
|
|
| 12 | 009210711 | T connector |
Загрузка ...
|
|
| 13 | 200297580 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 14 | 009201130 | High pressure hose line |
Загрузка ...
|
|
| 15 | 009196300 | Male connector |
Загрузка ...
|
|
| 16 | 270010070 | High pressure hose line |
Загрузка ...
|
|
| 17 | 270010060 | High pressure hose line |
Загрузка ...
|
|
| 18 | 009199700 | Reducer fitting |
Загрузка ...
|
|
| 19 | 009115100 | Circlip |
Загрузка ...
|
|
| 20 | 002191231 | Washer |
Загрузка ...
|
|
| 21 | 009211300 | Sleeve |
Загрузка ...
|
|
| 22 | 009199940 | Cover-red |
Загрузка ...
|
|
| 23 | 009166020 | Cover-blue |
Загрузка ...
|
|
| 24 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 25 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 26 | 009010092 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009251340 | Cover plate |
Загрузка ...
|
|
| 29 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 30 | 200217570 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 31 | 200217590 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 270010050 | High pressure hose line |
Загрузка ...
|
|
| 33 | 270010040 | High pressure hose line |
Загрузка ...
|
|
| 35 | 200232820 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 36 | 200232810 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 37 | 200232800 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 38 | 200232790 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 39 | 200226160 | Valve block |
Загрузка ...
|
|
| 40 | 900000480 | Male connector |
Загрузка ...
|
|
| 41 | 200297590 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 42 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 43 | 009199650 | Angle lug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
