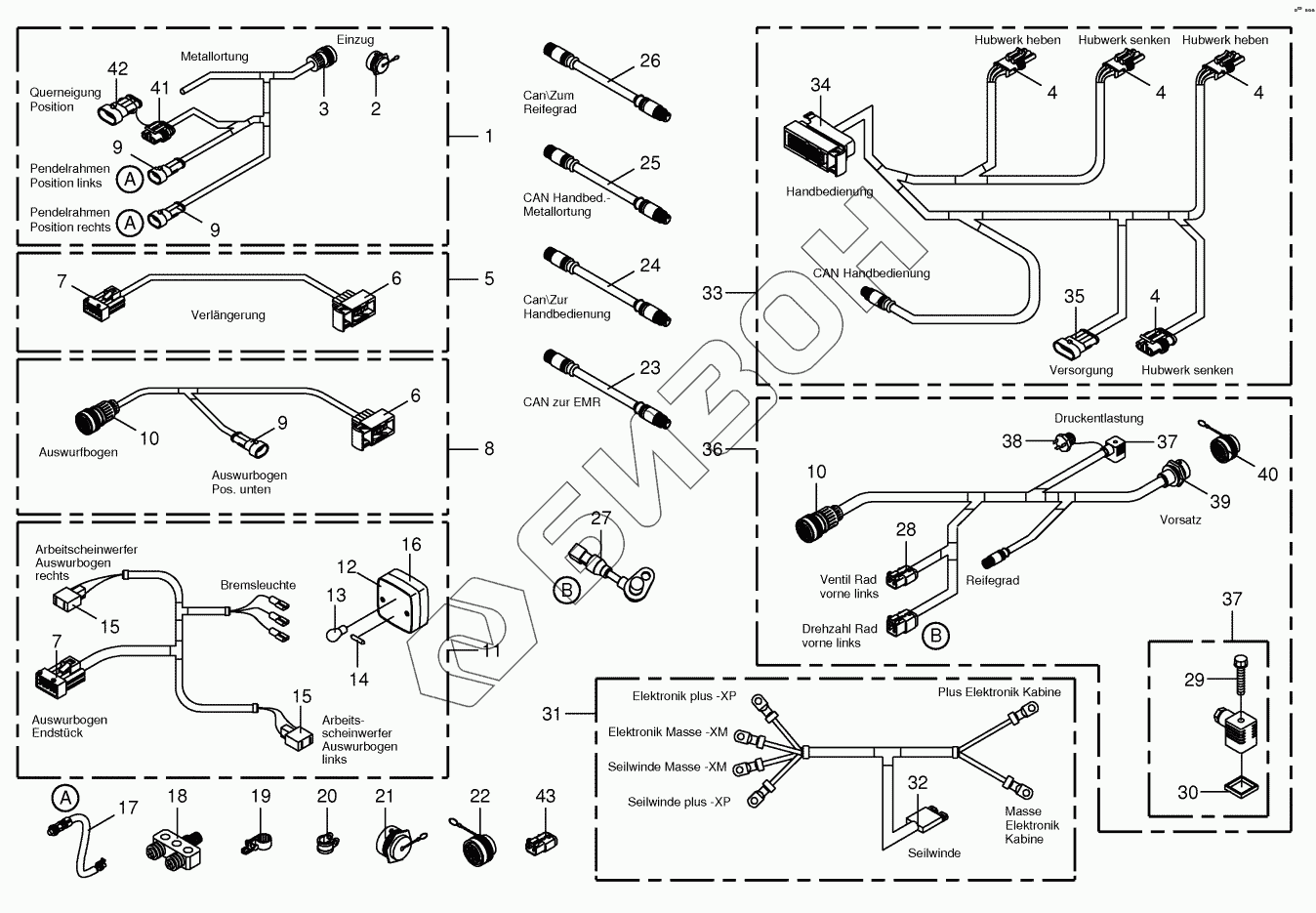

Графический каталог запасных частей к технике: KRONE BIG-X-700-1. Several wiring looms
/167.gif)
1
2
3
4
4
4
4
5
6
6
7
7
8
9
9
9
10
10
11
12
13
14
15
15
16
17
18
19
19
19
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200801060 | 200801060 | Wiring harness-short |
Загрузка ...
|
|
| 1 | 200814360 | Wiring harness-feed system |
Загрузка ...
|
|
| 2 | 003034140 | Blind-plug |
Загрузка ...
|
|
| 3 | 200825830 | Plug 14-p Bu HD30 KPL-14-pole |
Загрузка ...
|
|
| 4 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 5 | 003031862 | Wiring harness-chute extension |
Загрузка ...
|
|
| 6 | 003030730 | Bushing housing-10-pole |
Загрузка ...
|
|
| 7 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 8 | 200800452 | CH discharge chute elbow 25X13-long |
Загрузка ...
|
|
| 9 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 10 | 003024311 | Plug Bu HDP20 KPL-31-pole |
Загрузка ...
|
|
| 11 | 003031713 | Wiring harness-discharge chute |
Загрузка ...
|
|
| 12 | 003029210 | Concluding stop-light |
Загрузка ...
|
|
| 13 | 009246930 | Singel filament buld |
Загрузка ...
|
|
| 14 | 009247090 | Singel filament buld |
Загрузка ...
|
|
| 15 | 003031200 | Plug-2-pole |
Загрузка ...
|
|
| 16 | 200807600 | Pane |
Загрузка ...
|
|
| 17 | 003024092 | Namur sensor Namur M12 |
Загрузка ...
|
|
| 18 | 200805450 | Y-Distributor-5-pole |
Загрузка ...
|
|
| 19 | 009240680 | Screwless corrugatend tube |
Загрузка ...
|
|
| 19 | 009240690 | Screwless corrugatend tube |
Загрузка ...
|
|
| 19 | 009240700 | Screwless corrugatend tube |
Загрузка ...
|
|
| 19 | 009240710 | Screwless corrugatend tube |
Загрузка ...
|
|
| 19 | 009240720 | Screwless corrugatend tube |
Загрузка ...
|
|
| 20 | 009240141 | Tube clip w. rubber |
Загрузка ...
|
|
| 20 | 009240620 | Tube clip w. rubber |
Загрузка ...
|
|
| 20 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 21 | 003034130 | Blind-plug |
Загрузка ...
|
|
| 22 | 003033480 | Blind-plug |
Загрузка ...
|
|
| 23 | 200800310 | Cable-EMR |
Загрузка ...
|
|
| 24 | 200800290 | Cable-hand operation |
Загрузка ...
|
|
| 25 | 200800300 | Cable-Metal positioning |
Загрузка ...
|
|
| 26 | 200800320 | Cable-degree of ripeness |
Загрузка ...
|
|
| 27 | 200816870 | Speed sensor |
Загрузка ...
|
|
| 28 | 003033162 | Con. 2-p socket DT cpl. |
Загрузка ...
|
|
| 29 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 30 | 003011860 | Gasket |
Загрузка ...
|
|
| 31 | 200800381 | Wiring harness-rope winch / electronics cab |
Загрузка ...
|
|
| 32 | 003036740 | Plug |
Загрузка ...
|
|
| 33 | 003050381 | Wiring harness-hand operation |
Загрузка ...
|
|
| 34 | 003023620 | Plug-42-pole |
Загрузка ...
|
|
| 35 | 003023540 | Coupling socket-4-pole |
Загрузка ...
|
|
| 36 | 200814712 | Cable har. to front attach. Socket 20Х6 |
Загрузка ...
|
|
| 37 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 38 | 003020050 | Connector plug-2-pole |
Загрузка ...
|
|
| 39 | 003024301 | Socket-31-pole |
Загрузка ...
|
|
| 40 | 003033470 | Blind-plug |
Загрузка ...
|
|
| 41 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 42 | 003033790 | Blind-pin casing-3-pole |
Загрузка ...
|
|
| 43 | 200816631 | Blind-plug-2-pole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
