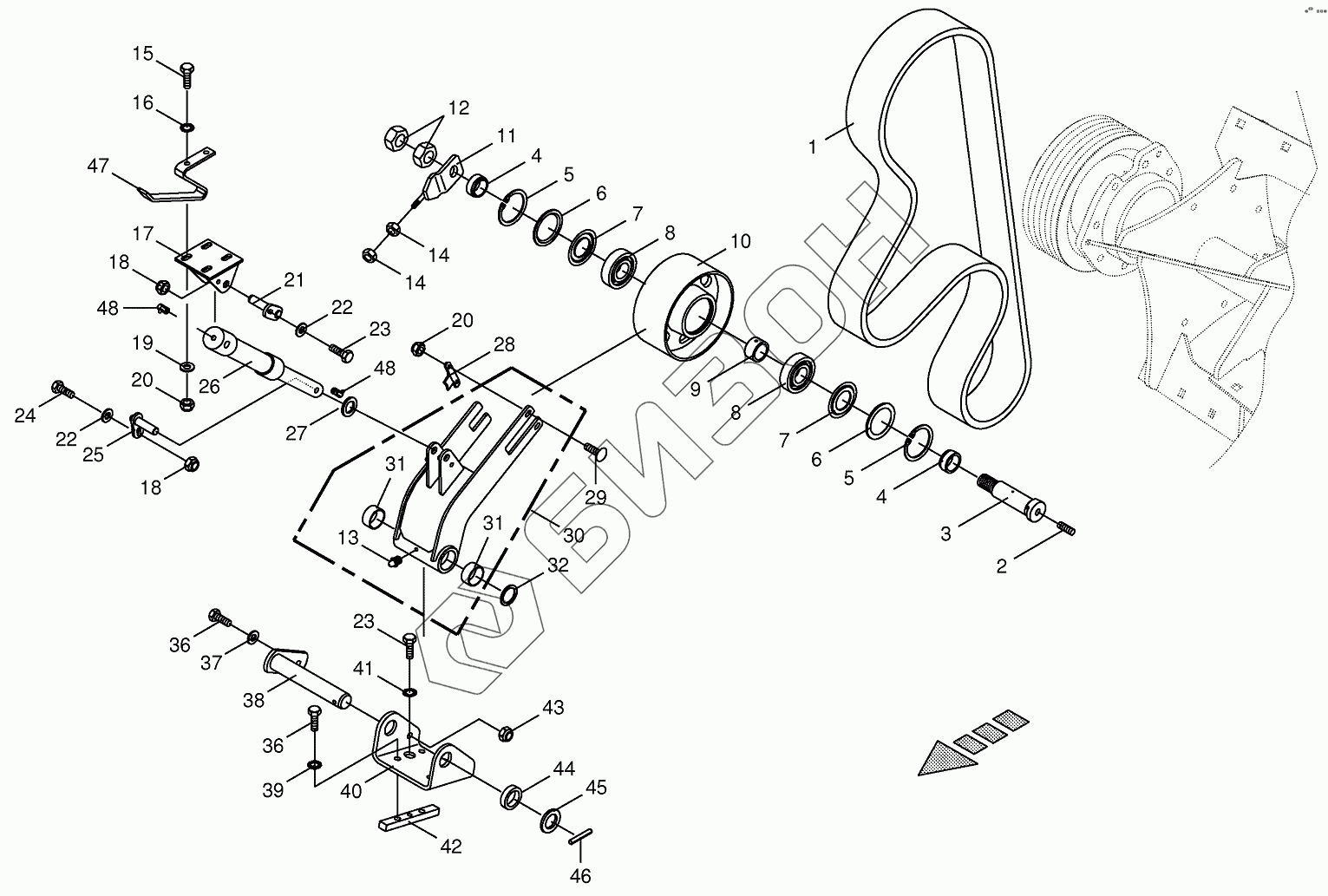

Графический каталог запасных частей к технике: KRONE BIG-X-700. Cracker drive/tensioning device
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
32
32
32
32
36
36
37
38
39
40
41
42
43
44
45
46
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270034060 | 270034060 | Sealing set |
Загрузка ...
|
|
| 1 | 002168800 | Power band |
Загрузка ...
|
|
| 2 | 900000640 | Threaded pin |
Загрузка ...
|
|
| 3 | 002244404 | Arbor |
Загрузка ...
|
|
| 4 | 002244390 | Bushing |
Загрузка ...
|
|
| 5 | 009116730 | Circlip |
Загрузка ...
|
|
| 6 | 009370150 | Nilos-ring |
Загрузка ...
|
|
| 7 | 009370140 | Nilos-Spacer ring |
Загрузка ...
|
|
| 8 | 009304670 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 002244382 | Bushing |
Загрузка ...
|
|
| 10 | 002242093 | Jockey pulley |
Загрузка ...
|
|
| 11 | 002164120 | Adjusting spindle |
Загрузка ...
|
|
| 12 | 009085364 | Hex nut |
Загрузка ...
|
|
| 13 | 009191050 | Grease niple |
Загрузка ...
|
|
| 14 | 009082120 | Hex nut |
Загрузка ...
|
|
| 15 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 17 | 002244073 | Cylinder mounting |
Загрузка ...
|
|
| 18 | 009087060 | Locknut |
Загрузка ...
|
|
| 19 | 009103611 | Washer |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 002179541 | Arbor |
Загрузка ...
|
|
| 22 | 009106030 | Washer |
Загрузка ...
|
|
| 23 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 25 | 002179551 | Arbor |
Загрузка ...
|
|
| 26 | 270013700 | Hydraulic cylinder |
Загрузка ...
|
|
| 27 | 009105152 | Washer |
Загрузка ...
|
|
| 28 | 002164160 | Support plate |
Загрузка ...
|
|
| 29 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 30 | 200204570 | Rocker |
Загрузка ...
|
|
| 31 | 009353320 | Bearing bush |
Загрузка ...
|
|
| 32 | 009108910 | Shim ring |
Загрузка ...
|
|
| 32 | 009108850 | Shim ring |
Загрузка ...
|
|
| 32 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 36 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009105061 | Washer |
Загрузка ...
|
|
| 38 | 002503106 | Bolt 40 x 195 |
Загрузка ...
|
|
| 39 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 40 | 200204560 | Rocker retainer |
Загрузка ...
|
|
| 41 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 42 | 200204630 | Thread block |
Загрузка ...
|
|
| 43 | 009087010 | Locknut |
Загрузка ...
|
|
| 44 | 002270892 | Bushing |
Загрузка ...
|
|
| 45 | 009106611 | Washer |
Загрузка ...
|
|
| 46 | 009127172 | Roll pin |
Загрузка ...
|
|
| 47 | 200228551 | Flap guide |
Загрузка ...
|
|
| 48 | 009191070 | Grease niple |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
