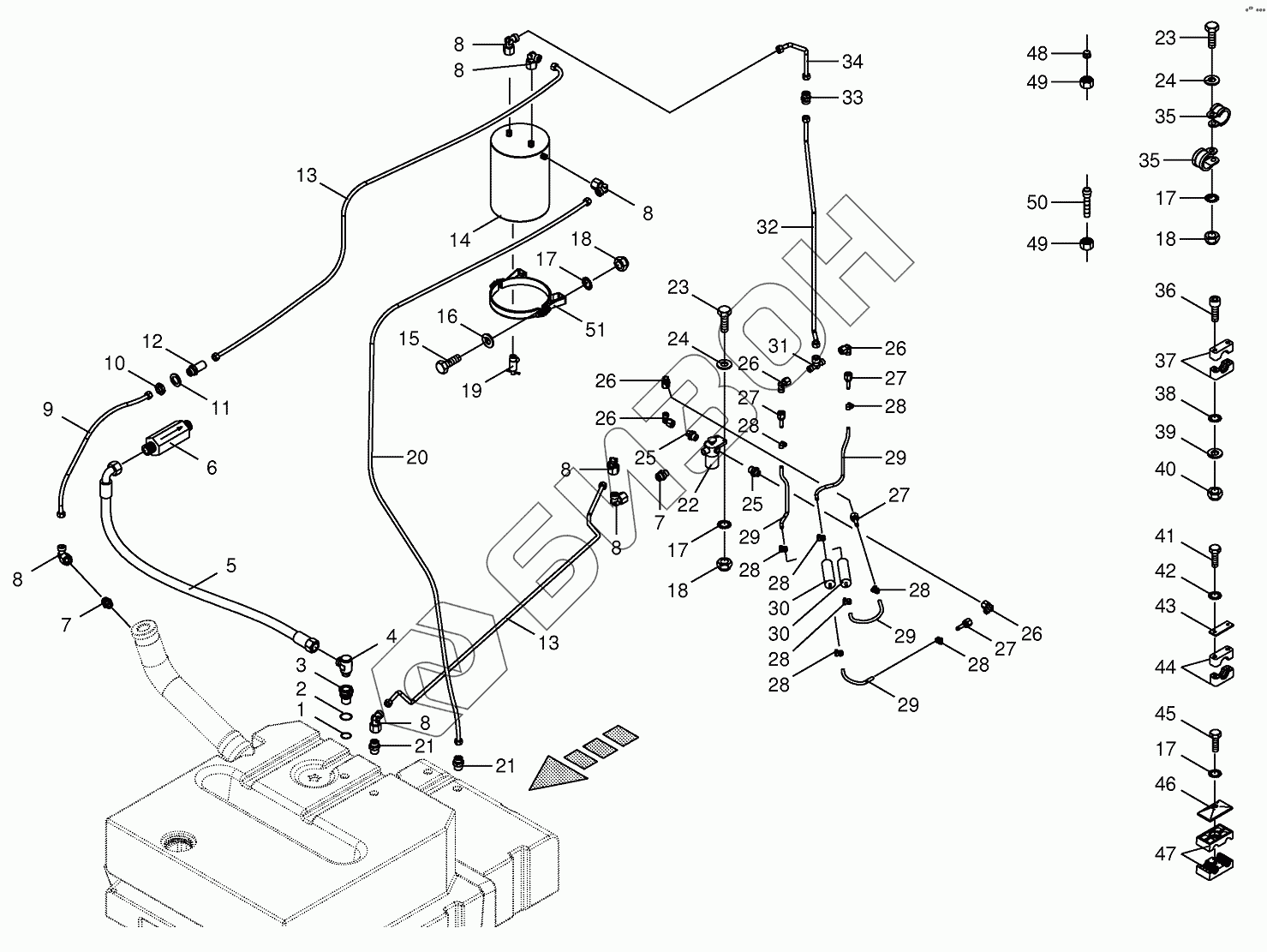

Графический каталог запасных частей к технике: KRONE BIG-X-700. Diesel fuel pipe - Part I
1
2
3
4
5
6
7
7
8
8
8
8
8
8
8
9
10
11
12
13
13
14
15
16
17
17
17
17
18
18
18
19
20
21
21
22
23
23
24
24
25
25
26
26
26
26
26
27
27
27
27
28
28
28
28
28
28
28
28
29
29
29
29
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
45
45
46
47
48
49
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270055280 | 270055280 | Filter |
Загрузка ...
|
|
| 1 | 009376340 | O-ring |
Загрузка ...
|
|
| 2 | 009375250 | O-ring |
Загрузка ...
|
|
| 3 | 200219150 | Connector |
Загрузка ...
|
|
| 4 | 900001400 | Hinged union |
Загрузка ...
|
|
| 5 | 270012041 | High pressure hose line |
Загрузка ...
|
|
| 6 | 009191700 | High pressure filter |
Загрузка ...
|
|
| 7 | 009210572 | Male connector |
Загрузка ...
|
|
| 8 | 009210651 | Angle lug |
Загрузка ...
|
|
| 9 | 200257540 | Fuel pipe |
Загрузка ...
|
|
| 10 | 009210741 | Hex nut-low form |
Загрузка ...
|
|
| 11 | 009103690 | Washer |
Загрузка ...
|
|
| 12 | 009212500 | Straight 2-way connector |
Загрузка ...
|
|
| 13 | 200257491 | Fuel pipe |
Загрузка ...
|
|
| 14 | 270041190 | Intermediate tank |
Загрузка ...
|
|
| 15 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009103660 | Washer |
Загрузка ...
|
|
| 17 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009087060 | Locknut |
Загрузка ...
|
|
| 19 | 009193750 | Discharge drain |
Загрузка ...
|
|
| 20 | 200257531 | Fuel pipe |
Загрузка ...
|
|
| 21 | 009209111 | Male connector |
Загрузка ...
|
|
| 22 | 270042070 | Fuel hand priming pump |
Загрузка ...
|
|
| 23 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009104130 | Washer |
Загрузка ...
|
|
| 25 | 270049780 | Male connector |
Загрузка ...
|
|
| 26 | 270049830 | Angle lug |
Загрузка ...
|
|
| 27 | 270049840 | Hose connector |
Загрузка ...
|
|
| 28 | 009240340 | Hose clamp |
Загрузка ...
|
|
| 29 | 270049850 | Low pressure hose-Id.-no.=1m |
Загрузка ...
|
|
| 30 | 270041200 | Fuel pump |
Загрузка ...
|
|
| 31 | 270049810 | T-reduction |
Загрузка ...
|
|
| 32 | 200257511 | Fuel pipe |
Загрузка ...
|
|
| 33 | 009210531 | Connector |
Загрузка ...
|
|
| 34 | 200268830 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 35 | 009240550 | Tube clip w. rubber |
Загрузка ...
|
|
| 36 | 009030502 | Allen screw |
Загрузка ...
|
|
| 37 | 270050850 | Tube clamp-2 halves |
Загрузка ...
|
|
| 38 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 39 | 009104111 | Washer |
Загрузка ...
|
|
| 40 | 009087041 | Locknut |
Загрузка ...
|
|
| 41 | 009014590 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 43 | 009251211 | Cover plate |
Загрузка ...
|
|
| 44 | 009251640 | Tube clamp-2 halves |
Загрузка ...
|
|
| 45 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009010491 | Hex head bolt |
Загрузка ...
|
|
| 46 | 009251340 | Cover plate |
Загрузка ...
|
|
| 47 | 009251080 | Tube clamp-2 halves |
Загрузка ...
|
|
| 48 | 009210471 | Cutting ring |
Загрузка ...
|
|
| 49 | 009210430 | Nozzle disc cap |
Загрузка ...
|
|
| 50 | 270066850 | Steer nippel |
Загрузка ...
|
|
| 51 | 270076190 | Clamp |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
