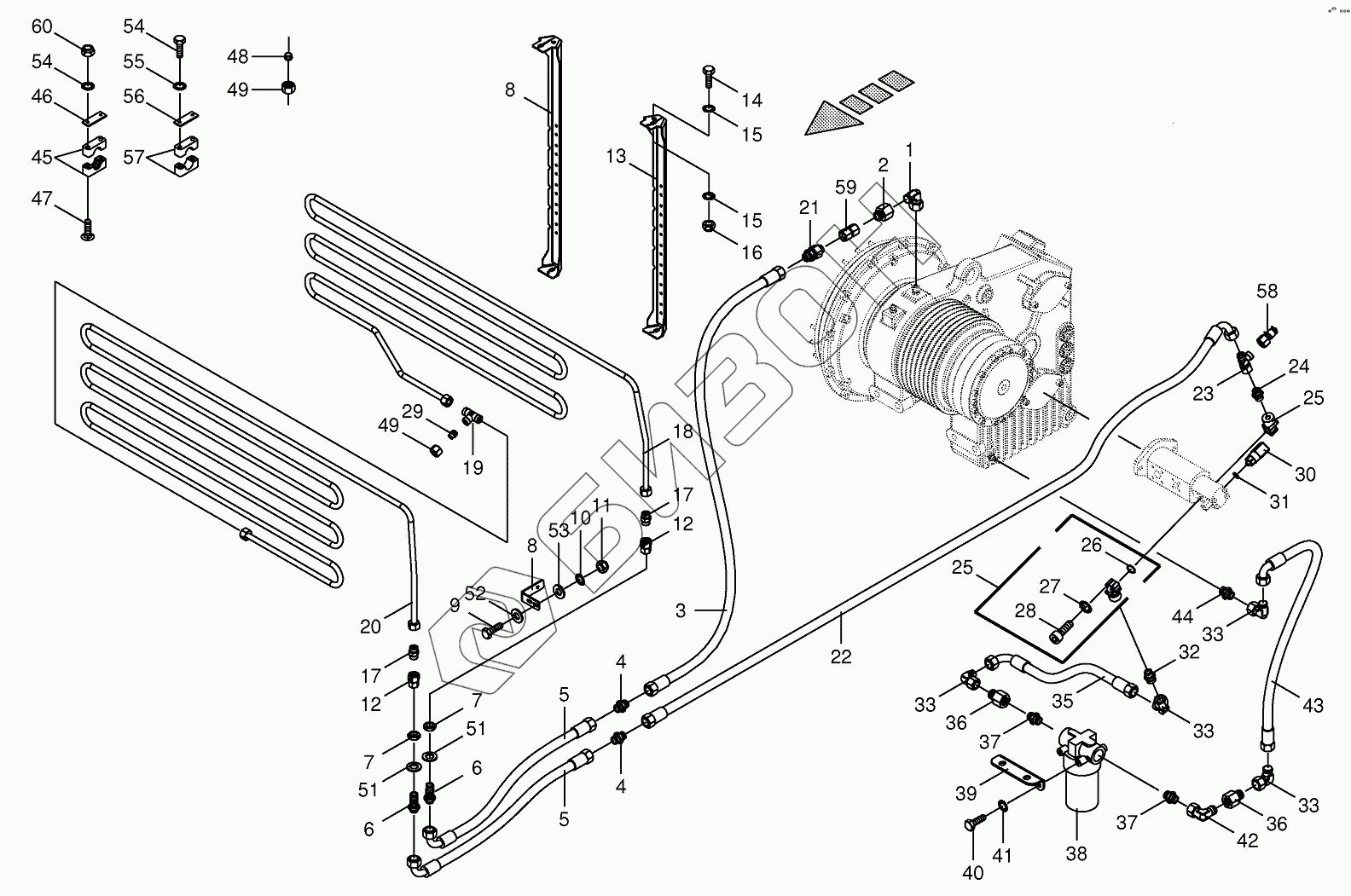

Графический каталог запасных частей к технике: KRONE BIG-X-700. Gear oil cooler 853001 - 854000
1
1
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
28
28
29
30
31
32
33
33
33
33
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
49
51
51
52
53
54
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009192450 | 009192450 | Filter element |
Загрузка ...
|
|
| 900004000 | 900004000 | O-ring |
Загрузка ...
|
|
| 1 | 009210651 | Angle lug |
Загрузка ...
|
|
| 1 | 270049830 | Angle lug |
Загрузка ...
|
|
| 2 | 900014130 | Reducer fitting |
Загрузка ...
|
|
| 3 | 270012030 | High pressure hose line |
Загрузка ...
|
|
| 4 | 009210531 | Connector |
Загрузка ...
|
|
| 5 | 009200780 | High pressure hose line |
Загрузка ...
|
|
| 6 | 009212500 | Straight 2-way connector |
Загрузка ...
|
|
| 7 | 009210741 | Hex nut-low form |
Загрузка ...
|
|
| 8 | 202213440 | Clamp support rh. 3 x971x183 |
Загрузка ...
|
|
| 9 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009087060 | Locknut |
Загрузка ...
|
|
| 12 | 900022470 | Red-Verschr. Doppelmutter S/L16/15 |
Загрузка ...
|
|
| 13 | 202213450 | Clamp support lh. 3 x894x158 |
Загрузка ...
|
|
| 14 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009087580 | Locknut |
Загрузка ...
|
|
| 17 | 900022480 | Verbindungsstutzen S 16 A3G |
Загрузка ...
|
|
| 18 | 202213400 | Tube back |
Загрузка ...
|
|
| 19 | 900022640 | T-Verbindungsstutzen S 16 A3G |
Загрузка ...
|
|
| 20 | 202213350 | Tube front |
Загрузка ...
|
|
| 21 | 900014250 | Valve |
Загрузка ...
|
|
| 22 | 270026710 | High pressure hose line |
Загрузка ...
|
|
| 23 | 009210750 | Adjustable L connection |
Загрузка ...
|
|
| 24 | 009210622 | Male connector |
Загрузка ...
|
|
| 25 | 270002320 | Gear pump flange |
Загрузка ...
|
|
| 26 | 009375130 | O-ring |
Загрузка ...
|
|
| 27 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009030480 | Allen screw |
Загрузка ...
|
|
| 28 | 009030502 | Allen screw |
Загрузка ...
|
|
| 29 | 900022650 | Verschlusskegel mit O-Ring S 16A3G |
Загрузка ...
|
|
| 30 | 200802000 | Pressure switch |
Загрузка ...
|
|
| 31 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 32 | 009211792 | Male connector |
Загрузка ...
|
|
| 33 | 009211730 | Angle lug |
Загрузка ...
|
|
| 35 | 270024470 | High pressure hose line |
Загрузка ...
|
|
| 36 | 009196590 | Reducer fitting |
Загрузка ...
|
|
| 37 | 009199570 | Male connector |
Загрузка ...
|
|
| 38 | 009192440 | Suction filter |
Загрузка ...
|
|
| 39 | 200271040 | Filter carrier |
Загрузка ...
|
|
| 40 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 42 | 009208220 | Angle lug |
Загрузка ...
|
|
| 43 | 009200960 | High pressure hose line |
Загрузка ...
|
|
| 44 | 009197620 | Male connector |
Загрузка ...
|
|
| 45 | 009251630 | Tube clamp-2 halves |
Загрузка ...
|
|
| 46 | 009251450 | Cover plate |
Загрузка ...
|
|
| 47 | 900022540 | Flachrundschr.4kt M6x85 A3G |
Загрузка ...
|
|
| 48 | 009208080 | Cutting ring |
Загрузка ...
|
|
| 49 | 009208020 | Nozzle disc cap |
Загрузка ...
|
|
| 51 | 009103611 | Washer |
Загрузка ...
|
|
| 52 | 009104130 | Washer |
Загрузка ...
|
|
| 53 | 009106030 | Washer |
Загрузка ...
|
|
| 54 | 900004770 | Hex head bolt |
Загрузка ...
|
|
| 55 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 56 | 009251360 | Cover plate |
Загрузка ...
|
|
| 57 | 270063810 | Tube clamp-2 halves |
Загрузка ...
|
|
| 58 | 009208690 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 59 | 002307440 | Double nipple |
Загрузка ...
|
|
| 60 | 009087041 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
