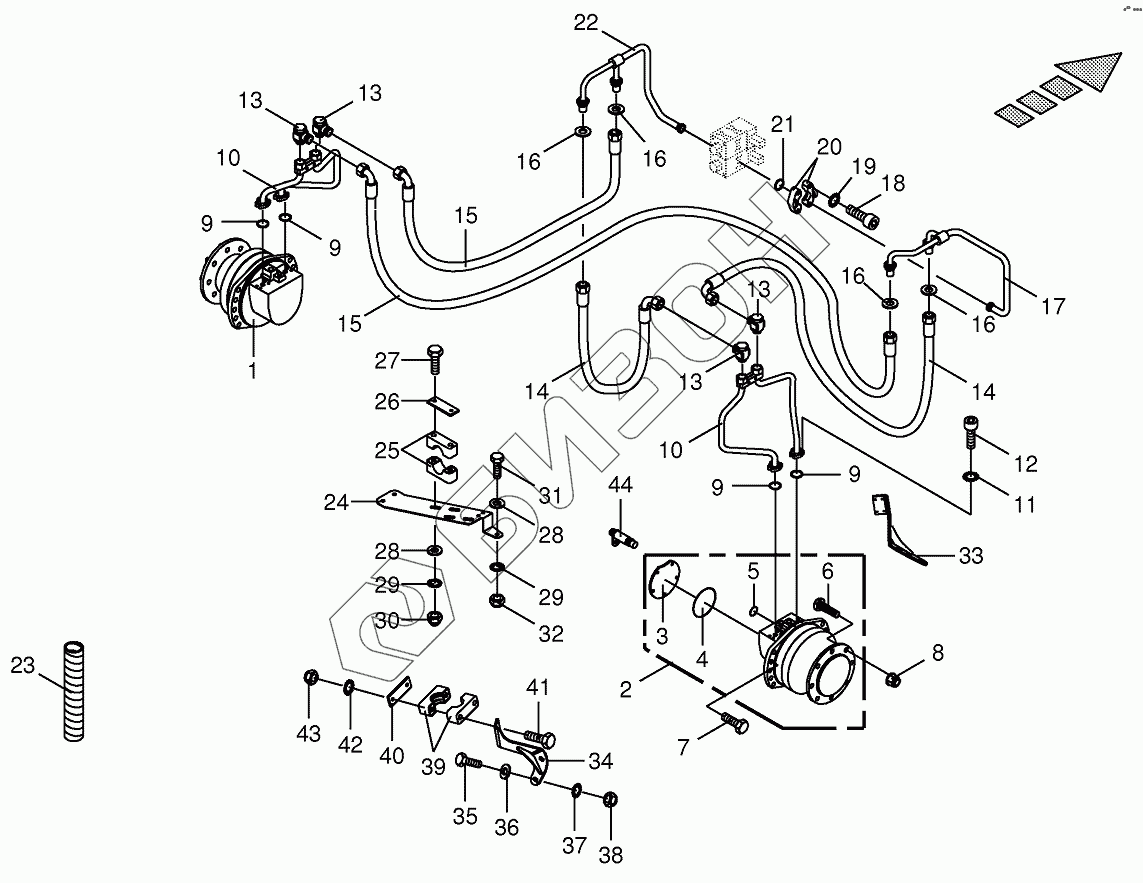

Графический каталог запасных частей к технике: KRONE BIG-X-700. Traction drive wheel engine - rear
1
2
3
4
5
6
7
8
9
9
9
9
10
10
11
12
13
13
13
13
14
14
15
15
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
33
33
34
34
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270093260 | 270093260 | Fastening kit T4-rotation sensor |
Загрузка ...
|
|
| 1 | 002191550 | Wheel motor-back left |
Загрузка ...
|
|
| 2 | 002191541 | Wheel motor-back right |
Загрузка ...
|
|
| 3 | 009190510 | Cover |
Загрузка ...
|
|
| 4 | 009375730 | O-ring |
Загрузка ...
|
|
| 5 | 009375740 | O-ring |
Загрузка ...
|
|
| 6 | 009191190 | Wheel pin |
Загрузка ...
|
|
| 7 | 009003801 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009102270 | Nut |
Загрузка ...
|
|
| 9 | 270039230 | Flange gasket |
Загрузка ...
|
|
| 10 | 002220164 | Connection wheelmotor-back |
Загрузка ...
|
|
| 11 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009031091 | Allen screw |
Загрузка ...
|
|
| 13 | 002220170 | Hinged union |
Загрузка ...
|
|
| 14 | 009200112 | High pressure hose line |
Загрузка ...
|
|
| 15 | 009200471 | High pressure hose line |
Загрузка ...
|
|
| 16 | 002286920 | Washer |
Загрузка ...
|
|
| 17 | 200202360 | Solder piece |
Загрузка ...
|
|
| 18 | 009031431 | Allen screw |
Загрузка ...
|
|
| 19 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 21 | 270039240 | Flange gasket |
Загрузка ...
|
|
| 22 | 200202351 | Solder piece |
Загрузка ...
|
|
| 23 | 003012190 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 24 | 200246460 | Clamp holder |
Загрузка ...
|
|
| 25 | 270039040 | Tube clamp-2 halves |
Загрузка ...
|
|
| 26 | 009251251 | Cover plate |
Загрузка ...
|
|
| 27 | 900005750 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009104140 | Washer |
Загрузка ...
|
|
| 29 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009091000 | Nut |
Загрузка ...
|
|
| 31 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009087580 | Locknut |
Загрузка ...
|
|
| 33 | 200246810 | Tube support-left front |
Загрузка ...
|
|
| 33 | 200246830 | Tube support-right front |
Загрузка ...
|
|
| 34 | 200246880 | Tube support-back right |
Загрузка ...
|
|
| 34 | 200246860 | Tube support-back left |
Загрузка ...
|
|
| 35 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009106090 | Washer |
Загрузка ...
|
|
| 37 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009087010 | Locknut |
Загрузка ...
|
|
| 39 | 009251031 | Tube clamp-2 halves |
Загрузка ...
|
|
| 40 | 009251450 | Cover plate |
Загрузка ...
|
|
| 41 | 009010342 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 43 | 009087041 | Locknut |
Загрузка ...
|
|
| 44 | 270071420 | Speed Sensor |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
