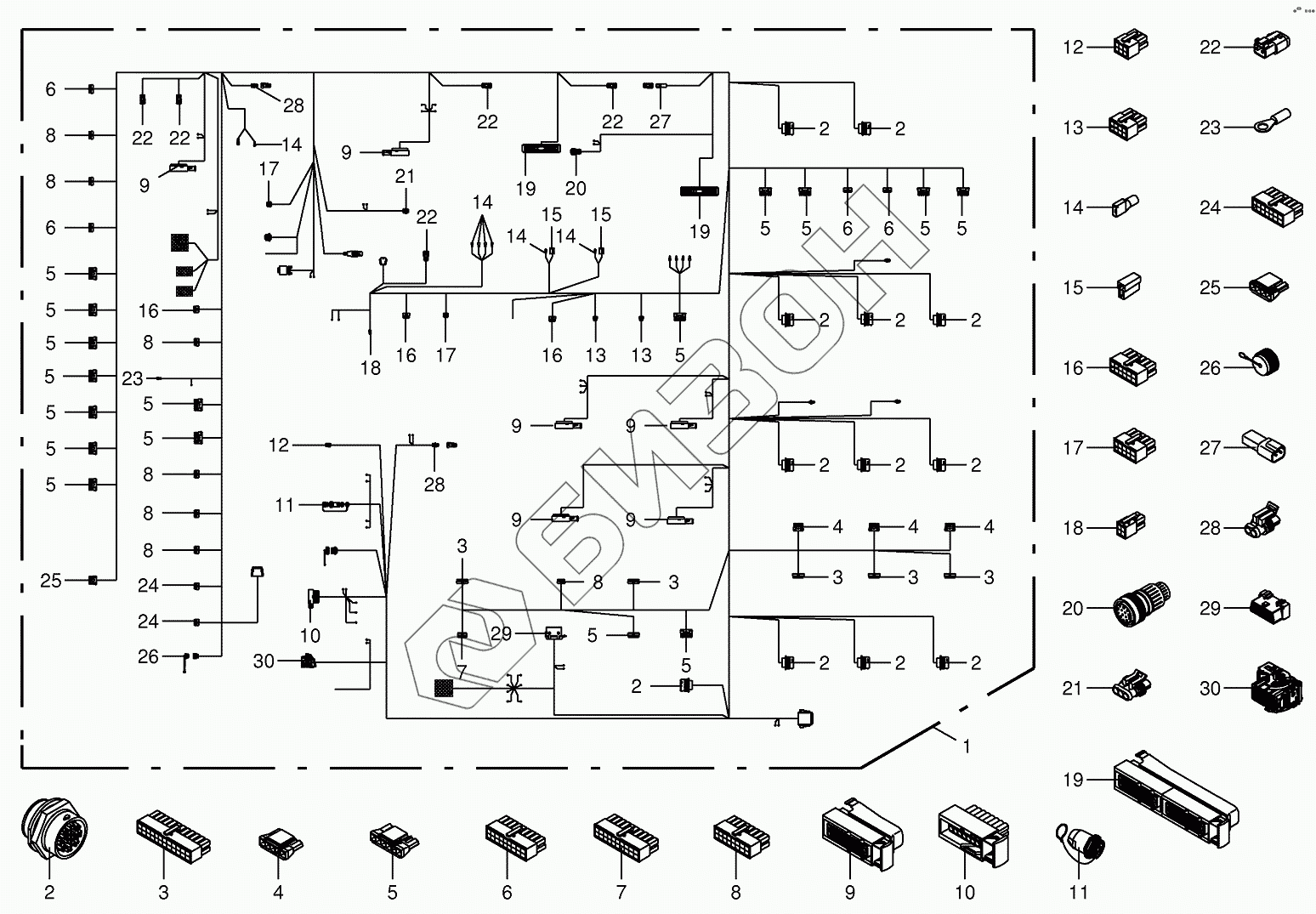

Графический каталог запасных частей к технике: KRONE BIG-X-700. Wiring harness - panel
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
7
7
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
10
10
11
11
12
12
13
13
13
14
14
14
14
14
15
15
15
16
16
16
16
17
17
17
18
18
19
19
19
20
20
21
21
22
22
22
22
22
22
23
23
24
24
24
25
25
26
26
27
27
28
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200816640 | Wiring harness |
Загрузка ...
|
|
| 2 | 003024301 | Socket-31-pole |
Загрузка ...
|
|
| 3 | 200800820 | Socket plug-24-pole |
Загрузка ...
|
|
| 4 | 200800840 | Socket plug-5-pole |
Загрузка ...
|
|
| 5 | 200800850 | Socket plug-6-pole |
Загрузка ...
|
|
| 6 | 200800800 | Socket plug-18-pole |
Загрузка ...
|
|
| 7 | 200800810 | Socket plug-20-pole |
Загрузка ...
|
|
| 8 | 200800790 | Socket plug-16-pole |
Загрузка ...
|
|
| 9 | 003023620 | Plug-42-pole |
Загрузка ...
|
|
| 10 | 003030830 | Bushing housing-16-pole |
Загрузка ...
|
|
| 11 | 003024720 | Connector-7-pole |
Загрузка ...
|
|
| 12 | 003027970 | Plug-6-pole |
Загрузка ...
|
|
| 13 | 003027980 | Plug-8-pole |
Загрузка ...
|
|
| 14 | 003026880 | Flat sleeve-red |
Загрузка ...
|
|
| 15 | 003050590 | Plug-2-pole |
Загрузка ...
|
|
| 16 | 003027990 | Plug-12-pole |
Загрузка ...
|
|
| 17 | 003037840 | Socket plug-10-pole |
Загрузка ...
|
|
| 18 | 200801590 | Socket plug-4-pole |
Загрузка ...
|
|
| 19 | 003026450 | Plug-56-pole |
Загрузка ...
|
|
| 20 | 003026460 | Plug-14-pole |
Загрузка ...
|
|
| 21 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 22 | 003033160 | Plug-2-pole |
Загрузка ...
|
|
| 23 | 009440820 | Cable terminal-yellow |
Загрузка ...
|
|
| 24 | 200800780 | Socket plug-14-pole |
Загрузка ...
|
|
| 25 | 200800830 | Socket plug-4-pole |
Загрузка ...
|
|
| 26 | 200806370 | Protective cap |
Загрузка ...
|
|
| 27 | 003033150 | Socket-2-pole |
Загрузка ...
|
|
| 28 | 003023510 | Plug-2-pole |
Загрузка ...
|
|
| 29 | 200813810 | Socket plug-16-pole |
Загрузка ...
|
|
| 30 | 200813820 | Socket plug-48-pole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
